現階段市場上所賣的簡單火蚊燈電路，全是將溝通交流220V經二倍壓整流獲得500V以上的直流高壓電源，隨后加至金屬材料在網上捕殺蚊子，其優點是：電路簡易、元器件少，只需二只二極管和兩只電容器，應用實際效果也很好。

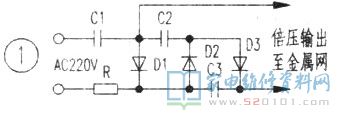

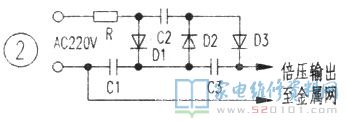

在文中小編選購的好多個實體中，有一個卻用了3只二極管和3只電容器，其電路如下圖1所顯示。由圖由此可見，設計師的原意是想要三倍壓電路，以獲得更快的實際效果。但細心反復推敲其電路，該電路卻有疏忽之處。由于做為電壓源導出，二極管D2的逆向電阻器變成其內電阻，且此值有數百人k，促使當有負載向開關電源取電流量時，輸出電壓則大幅減少，因此此接線方法不是對的。糾正的方法也非常簡單，只需將R和C1交換，改后電路如下圖2所顯示。
下列是小編對電路改前和改后的功能開展檢測。
一、測試標準
因?yàn)殡娐放c220V交流電流不防護，因此立即用電流表開展檢測實際操作有一定的危險因素，故用一只小輸出功率的降壓變壓器，開展防護降血壓至12V，加上至滅蚊燈的鍵入端。用數字萬用表高內電阻的直流電500V擋(MF30型數字萬用表內電阻可達10M)，等效替代法導出的直流電壓。
二、檢測結果
按以上方式檢測，當滅蚊燈鍵入溝通交流12V時，兩電路的輸出電壓均為45V，由于不取電流量，因此二者相同；但若取一定電流量時，比如外接一10k電阻器，則改接后電路導出為9V，而原電路僅有4V，由此可見改接后的電路實際效果非常好。用相同的方式，測出改后電路二倍壓無負載時導出為30V，倍壓關聯完全的正確。
三、最終必須表明二點
1．以上數據信息是在溝通交流12V下測定的，而實際上應用是220V，以此類推三倍壓電路無負載時導出可達825V，二倍壓電路是550V。滅蚊燈的操作等同于無負載。
2．因?yàn)槌Ｓ秒妷罕韮?nèi)阻的限定，以上檢測值比理論值低許多，若用數字電壓表精確測量，則所測結果更能貼近理論值。無負載時三倍壓的理論值是3×220×1.414=933V，二倍壓是622V。順帶提一下，當滅蚊燈插在開關電源處時，即使是無需，每人必備也不能觸碰金屬絲網，以保證生命安全!
