樂能DPL700實體制作出電路設計圖

一、電路圖講解

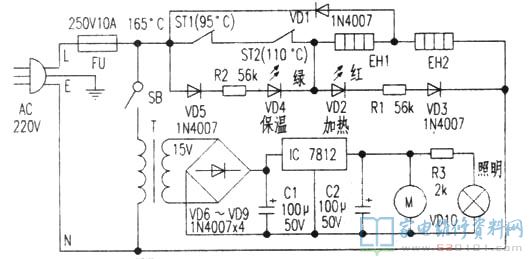

依據樂能DPL700實體制作出電路設計圖如下圖所示。電源電路由加熱、保溫電路和電泵電源電路兩部份構成。給水瓶座加水后接入電源，電壓經FU過熱保護裝置、ST1加熱溫控器、ST2防空燒維護溫控器加進EH1加熱器和EH2保溫加熱器，與此同時加熱熬水，VD2加熱顯示燈亮。因為ST1、ST2均處在常閉情況，因此VD4保溫標示燈不閃。當瓶里的水加熱燒開時，ST2溫控器全自動斷掉，斷開加熱電源電路電源，EH1不發熱，VD2全自動滅掉。這時電源則經FU、VD1二極管半波整流后，向EH2保溫加熱器配電，VD4保溫顯示燈亮，全自動轉到保溫，瓶里沸水處在控溫情況。當食用補水保濕或當然制冷，溫度慢慢降低到設置溫度時，ST1溫控器全自動接入電源把水再次燒開。

當按住電泵電源開關SB時，電源經FU非常保護裝置加到電源變電器(T)降血壓至15V，經VD6～VD9橋式整流、IC二端穩壓管、C1、C2電容濾波導出12V直流電源，M電泵得電運行，沸水從水瓶座排水口排出。VD10為出水量照明燈具顯示燈，有利于晚間應用。
本電源電路設超柔和防空燒設備，當電源電路發生過熱或短路故障故障時，FU過熱保護裝置全自動融斷，具有過熱維護功效。若瓶里沒有水插電時，ST2防空燒溫控器立刻全自動斷掉，斷開加熱電源電路電源而全自動轉到保溫情況，防止燒毀電熱水器。

二、故障檢修

例1、故障狀況：接入電源，標示燈不閃，且不加熱，電泵不出水量。
剖析維修：依據狀況剖析多見電源堵塞而致。最先查驗電源電源插頭、電源插座等均一切正常。再查驗過熱保護裝置(FU)，已燒壞，拆換一只165℃、250V／10A過熱保護裝置，故障清除。
例2、故障狀況：加熱顯示燈亮，不加熱。
剖析維修：加熱顯示燈亮，表明FU、ST1、ST2均優良。用數字萬用表各自精確測量加熱電熱水器EH1和保溫電熱器EH2，發覺加熱電熱水器已短路毀壞，拆換后故障清除。
例3、故障狀況：保溫顯示燈亮，不保溫。
剖析維修：保溫顯示燈亮，表明加熱電源電路電源一切正常，不保溫多是VD1整流二極管穿透引路，用萬用表測量其正、反方向電阻器，發覺已引路，用一只1N4007硅整流二極管拆換后故障清除。
例4]故障狀況：加熱顯示燈長亮，沸水燒開不斷。
剖析維修：通常是加熱溫控器接觸點煅燒粘死、做到姿勢溫度也不可以斷掉，使電源再次接入而致。拆卸水瓶座，在不銹鋼板里膽側旁的溫控器便是加熱溫控器ST1，將它拆下來，用一只95℃／KSD3．1型溫控器拆換后故障清除。
例5、故障狀況：接入電源，按住電泵電源開關，標示燈不閃，不出水量。
剖析維修：此情況為電泵電源電路有故障。最先查驗電泵電源開關(SB)一切正常。測15V交流電流一切正常。再測IC三端穩壓管塊導出端無12V直流電壓，各自檢驗VD6～VD9、C1、C2、IC，發覺C2比較嚴重走電，拆換C2后故障清除。
