超邁牌聲光控開關感應開關原理圖

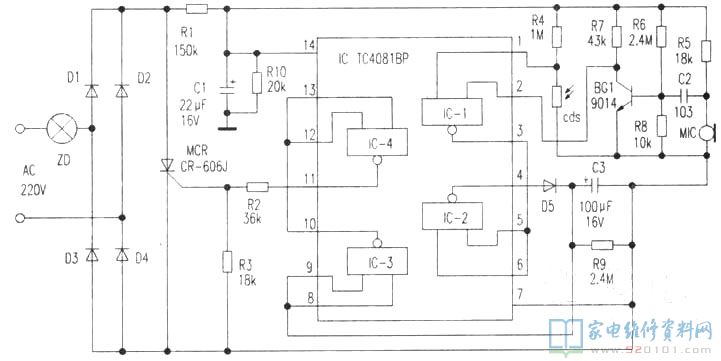

文中依據實體制作的超邁牌聲光控開關感應開關原理圖見圖下所顯示，供眾多檢修網民參照。

一、電路圖講解

溝通交流220V工作電壓經燈泡ZD后，由D1～D4構成的整流管整流器，電阻器R1、R10分壓，電容C1過濾后，在其兩邊造成12V以內的直流電壓，給控制回路配電。
在光源較亮時，光敏二極管(Cds)的電阻值較低(在路測約1．2k)，使場效應管IC(TC4081BP)的①腳呈低電平；又因為R6、R8電阻分壓后，為三極管BG1(9014)的b極給予了正偏工作電壓，BG1一直處在飽和狀態關斷情況，其c極(IC的②腳)為低電平，使IC的③腳輸出高電平，④腳輸出低電平，二極管D5反偏截至，IC的⑩腳輸出高電平，Ic的11腳輸出低電平，可控硅MCR因沒有開啟數據信號而截至，燈泡沒亮。

在晚上光源較暗時，光敏二極管的電阻值變使者場效應管IC的①腳呈高電平；但因為麥克風MIC沒聲音鍵入，三極管BG1仍處在關斷情況，其c極仍為低電平，因此Ic-1、IC-3仍輸出高電平，IC-2、IC-4仍輸出低電平，燈泡ZD或是沒亮。當有聲音或聲音時，麥克風MIC將響聲數據信號轉化成電子信號，根據電容C2藕合到三極管BG1的b極，使BG1一瞬間截至，IC的②腳為一瞬間高電平，又因IC的①腳為高電平，使IC-1、IC-3陸續輸出低電平，在IC的④腳輸出高電平時，經二極管D5向電容C3電池充電。與此同時IC的11腳輸出高電平，經電阻器R2和R3分壓后，造成一個2V以內的開啟數據信號，使可控硅MCR關斷，燈泡ZD閃光。這時若外界沒聲音數據信號鍵入，三極管BG1關斷，IC的③腳輸出高電平、IC的④腳輸出低電平，二極管D5反方向截至，電容C3根據電阻器R9逐漸充放電，因為電阻器R9的電阻值比較大，電容C3上所充工作電壓要間距一定時間才可以排完。那樣就使IC-3、IC-4維持原輸出脈沖信號，等電容c3充放電完畢后，Ic的⑧、⑨腳為低電平，經IC-3與非門正相反后促進IC-4也輸出低電平，進而使可控硅MCR在電源電壓過零時截至，斷開燈泡ZD的開關電源控制回路，做到了燈泡閃光延遲全自動關閉的目地。

二、常見故障維修
1．燈泡一直亮。
這類問題多是可控硅MCR或四個整流二極管(D1～D4)在其中之一穿透短路故障。假如這好多個元器件沒有毀壞，就會有可能是三極管BG1的b—e結引路或場效應管IC(TC4081BP)毀壞。
2．燈泡自始至終沒亮。
先查驗燈泡是不是一切正常，假如燈泡一切正常，就表明電源開關內部液壓控制系統有毀壞。拆卸電源開關后蓋板，焊開光敏二極管一腳，在向麥克風送進響聲數據信號的與此同時，用表測IC的②腳工作電壓，看表的表針可否晃動，若擺動不大或不晃動，應先查驗響聲開啟控制回路各元器件；若表針擺幅很顯著，再測可控硅MCR的操縱極工作電壓，若操縱極沒有工作電壓，就表明Ic、R1～R4、R9、D5、c3當中有元器件毀壞；若操縱極有2V上下工作電壓，就表明可控硅MCR損壞，對其拆換后就可故障檢測。
3．閃光時間短速度快。
這也是延時電路的電容C3和電阻器R9有什么問題，可以用容積大些的電容代用C3或對電阻器R9開展代用。若拆換后，延遲時間或是較短，則有可能是二極管D5欠佳。
4．燈泡回應敏感度低。
當必須非常大響聲，燈泡才可以開啟照亮時，表明開啟電路元件特性降低，這時應主要查驗三極管BG1、電阻器R5-R8和電容C2等。
