PTC采暖爐以具備正溫度指數的瓷器溫度傳感器為發熱元器件

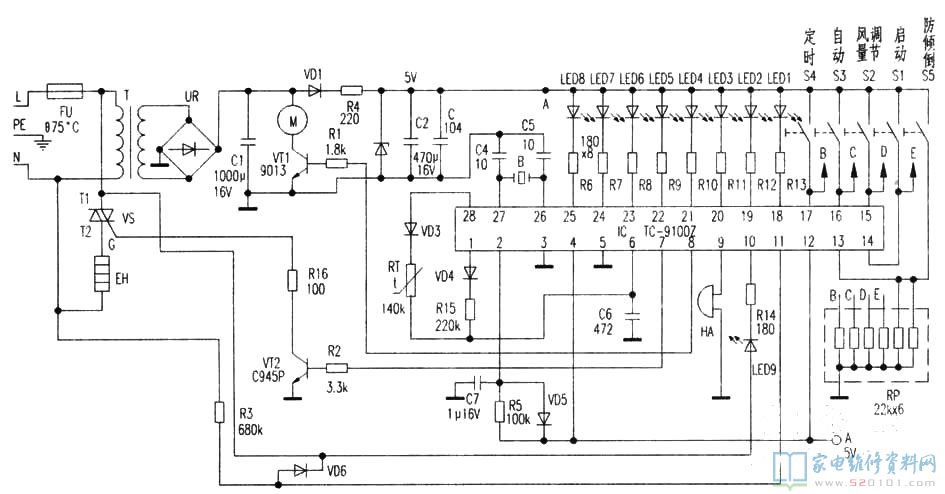

PTC采暖爐以具備正溫度指數的瓷器溫度傳感器為發熱元器件，具備方便使用、控溫、防太熱等特性。原理圖如下圖所示。溝通交流220V電壓經溫度斷路器FU(熔斷器姿勢溫度75℃)至降壓變壓器，導出約11V交流電流，經整流器過濾后導出12V開關電源為風機配電。12V工作電壓經VD2穩壓管為5V后給IC配電。與此同時220V電壓經雙向可控硅VS邊加個發熱元器件EH兩邊，操縱發熱元器件EH工作中。

一、電路分析

一切正常時，當暖爐電源線插頭插進220V市電插座后，IC已受電處在待機狀態，這時按住運行開關S1，IC⑧腳導出約0.5V脈沖信號，經電阻器R1加至三極管VT1，三極管關斷，風機M以低速檔轉動。風機M運行后，再按一下啟動開關S1，IC1⑦腳導出正單脈沖脈沖信號經VT2變大，C極導出開啟數據信號至VS開啟極G，VS關斷接入220V電壓到發熱元器件EH，EH受電發熱(這時發熱顯示燈LED9亮)；并由電動機轉動吹出暖風。熱風輸出量尺寸靠調節風機轉速比來完成。
按動排風量調整開關S2可讓③腳工作電壓在0.5V - 0.6V - 0.75V間變換，從而操縱了VT1關斷水平，完成了風機轉速比在低、中、高三擋變換。LED5、LED6、LED7為暖風輸出量顯示燈，開關S3為自動控制系統開關，按住S3暖爐進到全自動運行狀態、溫度傳感器RT為溫度測量部件，隨自然環境溫度多少轉變電阻值，自動調節風機轉速比。

S4為按時開關，按動S4可往1～15鐘頭內隨意設置按時時間，每按一下s4按時時間提升1鐘頭。LED1、LED2、LED3、LED4各自標示按時時間。IC⑨腳接無源蜂鳴器HA，應用實際操作暖爐時，每按動一次有關開關均傳出“嘀”一聲響聲，表明該實際操作合理。S5為亂倒報警開關，萬一不小心使其亂倒的時候會全自動斷掉加溫電源電路，并傳出“嘀、嘀”報警聲，與此同時全部的LED顯示燈持續閃動。

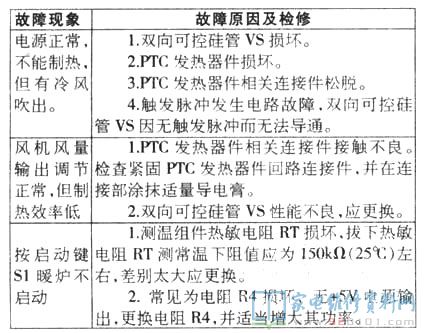

二、常見故障檢修
