故障狀況:小編接修一臺先峰遙控電風扇,按住SW啟動,風扇旋轉,顯示燈亮;但一松掉手,風扇即轉停,顯示燈滅且不可以變速。

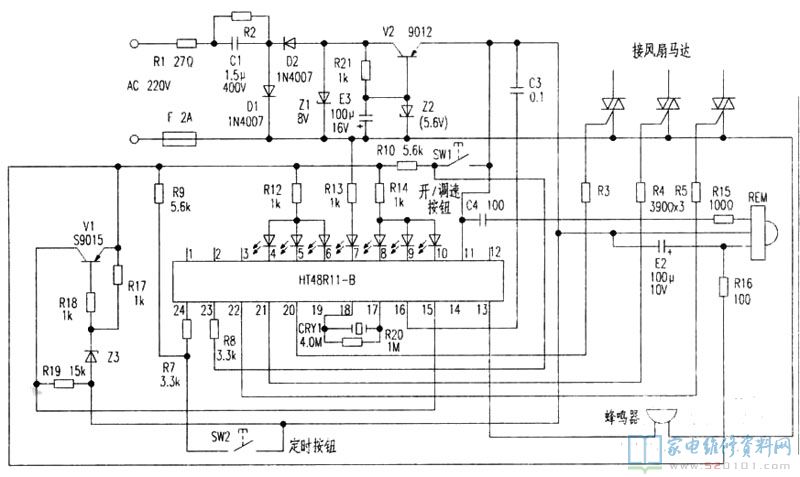

故障維修:按實體測繪工程的原理圖見下面的圖所顯示。遙控解決集成ic為HT48R11-B,選用負開關電源配電。220V溝通交流電壓經R1、R2、C1降血壓,D1、D2整流器、Z1、Z2、R21、V2、E3等構成的穩壓電源電路穩壓管后,進到遙控解決集成ic的11腳。查11腳工作電壓為-4.11V,較高(一切正常應是-5V),查驗穩壓電源電路,發覺Z2穩壓極管正方向電阻器5k,反方向電阻器2M,猜疑反方向走電,使用5.6V穩壓極管代用后試機,故障狀況不會改變。但某一天早晨試機時,風扇突然又工作中一切正常了,這時精確測量交流電流為230V。到了下午又出現了前述故障狀況,這時精確測量交流電流為220V。因此查驗降壓電路R1、R2、C1,發覺C1容積已變成0.36uF,一切正常應是1.5uF,因為C1容積減少,對220V交流電流特性阻抗擴大,工作中電流量縮小,造成集成ic不可以正常的工作中,用1.5uF/400V的風扇啟動電容(容積稍大點),拆換后試機,風扇工作中一切正常,故障清除。
