秀麗KY

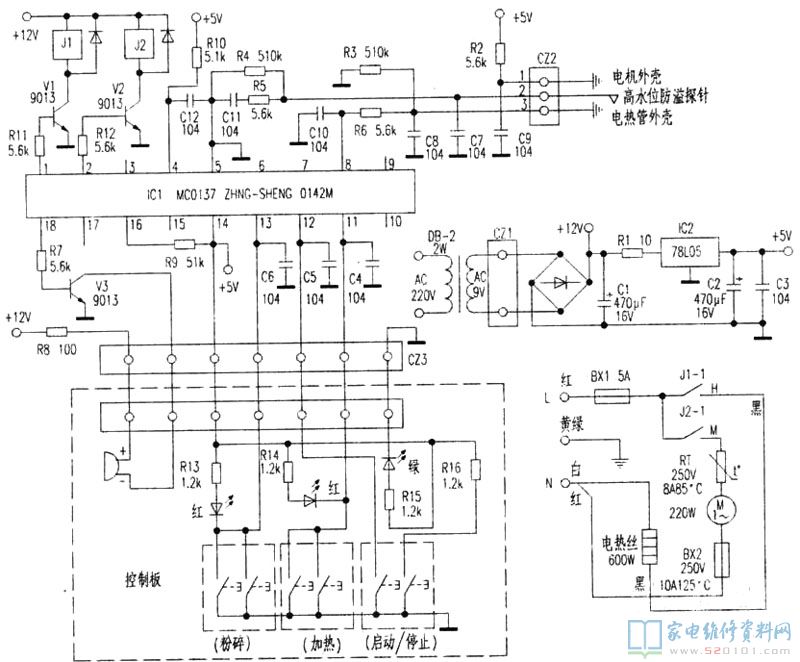

秀麗KY-800A2/A3豆?jié){機是一款廣東省產全自動豆?jié){機的實體測繪工程電路設計圖見圖下所顯示，僅供參考。沒有水滿載情況和仿真模擬有水待機狀態時，Ic1各腳評測工作電壓值見下表。

一切正常時，插電后翠綠色指示燈長亮，其他作用顯示燈在待機狀態(沒亮)；運行狀態相對應作用顯示燈閃耀，終止時只亮不閃。
常見故障維修一例：電動機不轉。
經查驗是串接在電機繞組“一”中的85℃溫度商業保險器RT短路(溫度商業保險器BX2串接在繞阻“二”中)，該溫度商業保險器外觀設計獨特，較難購，可以用市上多見的電熱水器中采用的環形溫度商業保險代換，安裝時要緊靠電機繞組，并做好絕緣層解決。緊急維修應用可以用輸電線暫短接。
