一、電路基本原理

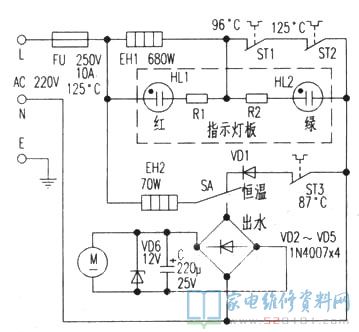

該電熱水瓶容量3.6L；加熱輸出功率680W；恒溫功率35W；電泵輸出功率4W；裝有插下式插座插頭電源線。下面的圖是按實體所繪的電路電路原理圖，元器件識別碼系小編所注，僅供參考。全電路由加熱恒溫電路、電泵出水電路和顯示燈板三部份構成，分述如下所示。

1．加熱恒溫電路。
接好電源，電壓經超溫斷路器FU加至EH1、：EH2一齊加熱熬水，加熱顯示燈HL1照亮，表明提溫逐漸。因為隔熱保溫顯示燈HL2被ST1、ST2串連而短路故障，HL2臨時沒亮。當瓶罐溫度升至95℃時，ST3接觸點全自動斷掉，恒溫電路關閉電源而終止加熱。這時，EH1仍加熱，溫度再次升高至燒開時，ST1接觸點全自動斷掉，加熱電路關閉電源，EH1終止加熱，HL1滅掉，EH1與HL2串連，HL2照亮，全自動轉到隔熱保溫情況。自此，ST3中斷合閉、接入電源，EH2以半輸出功率(35W)加熱，使瓶罐沸水的氣溫始終保持在87℃～95℃中間。
2．電泵出水電路。
按住SA，常閉點由“恒溫”擋轉為“出水”擋，電泵出水電路接入，電壓經FU、EH2降血壓，經SA加至整流管VD2～VD5整流器，電容器C過濾，穩壓極管VD6穩壓管導出12V平穩工作電壓，M得電推動電泵出水。
電路中，FU及ST2是維護元器件。若電路發生短路故障問題或升溫極高，則FU全自動融斷斷掉整體電源。若忘掉向瓶罐放水而接入電源，EH1造成高燒最先發送給ST2，其常閉點馬上斷掉，斷開加熱電路電源，避免燒毀EH1，具有防空燒維護功效。待水瓶座制冷至ST2最低值姿勢溫度后，其接觸點全自動合閉，放水后水瓶座恢復過來工作中。

二、常見故障維修
1．一接入電源，就馬上燒壞過熱斷路器。
該常見故障關鍵檢驗EH1和EH2，通常以EH1內部加熱絲部分過擊穿黑云母電纜護套與維護厚鋼板短路故障較多見。拆換EH1后，再更換SP型FU(250V／10A／125℃過熱斷路器)。
2．接入電源，隔熱保溫顯示燈亮，不加熱。
隔熱保溫顯示燈亮，表明電壓進到加熱電路，EH1也優良，不加熱多足ST1或ST2接觸點引路或毀壞而致。經查驗，是ST1引路，關鍵因素是ST1品質較弱，或接觸點手市弧燒蝕引路，造成加熱電路電源堵塞。用KSD-301型／5A／96℃溫度控制器拆換。改裝時，需要在溫度控制器的殼體上涂一層散熱膏，便于觸碰傳熱。
3．加熱一切正常，不恒溫。
此常見故障多是恒溫電路有關元器件毀壞而致。應主要查驗EH2、SA、VD1、ST3各元器件，經查驗，發覺VD1穿透引路造成EH2不熱。用1N4007硅穩壓管拆換后，常見故障即清除。
4．按出水電源開關，不出水。
此常見故障多是出水電路電源堵塞而致。先用萬用表測量M兩邊無12V工作電壓，然后查驗EH2、SA、VD2～VD5等元器件。發覺SA觸桿無回力延展性，多是電源開關扭簧造成永久形變造成接觸點不合閉。用DM-3型桿杠式電源開關拆換。改裝時，需稍作修改，將原桿杠簧片拆下來無需。
5．電泵出水時斷時續，比較嚴重時不出水。
此常見故障狀況多是M電機碳刷損壞造成電動機時轉時不轉，若比較嚴重損壞則不轉。用DB-2型、工作標準電壓8V～16V的直流電電泵拆換后，常見故障即清除。
