電磁爐不通電如何維修

『壹』 電磁爐顯示正常，不加熱如何維護

   那是整機復出的故障保護。首先，開機時要仔細檢查故障。有沒有滴這樣的聲音？如果有，證明機器有檢鍋信號。當電磁爐滴下來的時候，你可以把它放在鍋里，看看會發生什么樣的故障。如果還是一樣，證明電磁爐受到保護，無法進入工作狀態。在這種情況下，我認為你不能自己修理它。最好去修理廠修理，因為你不能修理它

『貳』 如何維護電磁爐不通電？

   電磁爐不通電的主要問題是什么？

電路板燒IGBT或保險絲維修程序

電流保險絲或IGBT燒壞，不能立即更換零件，必須確認以下其他零件在正常狀態下更換，否則，IGBT和保險絲一起燒壞。

1．目視電流保險絲是否燒斷。

2．檢測IGBT是否擊穿：

用萬用表二極管檔測量IGBT的“E”；“C”；“G三極間是否擊穿？

A：“E”極與“G”極；“C”極與“G極，正反測試均不導通(正常)。

B萬用表紅筆接E極，黑筆接C”極有0.4V左右電壓降(型號為G)T40T1013極完全不通)。

3．正常狀態如下：

用萬用表電阻檔測量互感器次級電阻約80Ω；初極為0Ω。

4．整流橋是否正常(用萬用表測試二極管檔):

A萬用表紅筆接萬用表紅筆-，黑筆接 ”有0.9V左右電壓降，調反無顯示。

B萬用表紅筆接萬用表紅筆-黑筆分別連接兩個輸入端，均為0.5V左右電壓降，調反無顯示。

C萬用表黑筆接萬用表黑筆 紅筆分別連接輸入端分別為0.5V左右電壓降，調反無顯示。

5．檢查電容C301；C302；C303；是否受熱損壞。(如果損壞變形或燒熔)

6．檢測芯片8316是否擊穿：

測量方法：用萬用表測量8316引腳，要求1和2；1和4；7和2；7和4之間不能短路。

7．IGBT熱敏開關絕緣保護是否損壞。檢測測量C的按鍵動作不良PU口線是否擊穿：

二、按鍵動作不好

用萬用表二極管檔測量CPU極與接地端，均為0.7V左右電壓降，萬用表紅筆連接地面；黑筆連接CPU每一條極口線。否則，說明CPU口線擊穿。

三、功率不能滿足要求

1．線圈盤短路：測試線圈盤：PSD系數為L=157±5μH，PD系列為L=140±5μH。

2．鍋與線圈盤的距離是否正常。

3．鍋是指定的鍋。

四、檢查各部件是否松動，是否齊全。

檢查裝配后的不良情況：

1.不加熱：檢查互感器是否斷腳。

2.插入后長鳴：檢查溫度開關端子是否連接良好。

3.無法啟動：檢查熱敏電阻端子是否連接良好。

4.無小物檢測(無報警):檢查電阻R301~R307是否正常。

R301～R302為68KΩ

R303～R306為130KΩ

R307為3.0KΩ

5.風扇不轉動；檢查三極管Q2是否燒壞。(三極管引腳跟一般燒壞變黃；也可以用萬用表二極管齒輪測量)

『叁』 如何修理電磁爐？

   1.首先要知道故障的前因后果，圈定故障的大致范圍。
2.拆卸機器直觀測量是否有油污、燒焦、短路或焊接。
3.根據故障現象分析故障原因。
4.采用電壓、電阻法找出故障元件。
5.不通電:目測保險是否熔斷，熔斷證明后級短路嚴重，重點測量壓敏電阻、整流橋、IGBT，一般IGBT壞了很常見，不能斷然上IGBT試驗機。待機時測IGBTG級電壓，超過0.3V以上絕對不可測試。當電壓正常時，最好一起更換驅動對管，以減少隱患。然后測量整機的300/18/5V電壓是否正常，取下加熱線盤，連接100W燈泡作為假負載試驗機，除常亮不能試驗機器外，其余可拆下燈泡放心試驗機器，連接交流電流表觀察整機電流大小，測試鍋是否報警，加熱是否正常，最后安裝。
6.不通電，保險完好：測量低壓電源是否為5V輸出，如果沒有，測量低壓保險電阻是否熔斷斷，熔斷一般是模塊壞了，換上模塊，順便把整流二極管和450/10uf電容器一起更換。
7.報警不加熱：報警不加熱故障一般顯示故障代碼，根據故障代碼找到相應的電路，這也更容易，如果沒有故障代碼，將采用自己的排除方法，可引起報警故障只有幾個方面：爐溫短路、開路報警；IGBT短路開路報警；電源電壓過高過低報警；無鍋或鍋不報警等。

8.不報警不加熱：測量整機300/5/18V電壓是否正常，浪涌保護電路和高壓保護電路的故障會導致報警和加熱。IGBT是否正常，和IGBTG級穩壓二極管和放電電阻是否正常，然后測量電路，一般可以做到大電阻值和大功率電阻電容。
9.電磁爐不檢鍋：測量整機電流，觀察開機時電流是否為0-5V之間跳變的電流，或者仔細聽是否有敲鍋的聲音，如果有，說明MCU檢鍋電流已經發出，IGBT已經導通。分析故障原因。如果反饋電流太小或脈沖太多，與單片機內部設置不一致，就會認為沒有鍋。一般檢測以下電路:電流檢測電路、同步電路、PWM脈寬調節電路，驅動電路。
10.假如不檢鍋，開機時沒有電流或敲鍋聲：說明IGBT無導通，導致電路一般有高壓電路、電流檢測電路、同步電路，PWM脈寬調節電路和驅動電路的問題不難發現。
11.斷續加熱電磁爐：這方面的故障原因是電網電壓雜波大，2UF濾波電容不良。電網電壓線路有問題，線路截面積太小，導致電磁爐電壓高低。還有爐溫檢測電路，IGBT檢測電路、IGBT過壓保護，諧振電容，IGBT過流保護、驅動電路、PWM在電路引起的電流檢測電路中，可調電阻容易斷裂。

『肆』 如何修理電磁爐開關無效

1.售后維修，自己不容易掌握也容易壞。目前，電磁爐面板控制功能鍵主要采用觸摸按鈕（通過電磁爐面板玻璃，人體感應微弱信號，提供給控制面板CPU發出指令，實現其功能)，取代微動開關按鈕，使用輕巧靈巧。

自修方法：市場上有兩個按鈕 一個是按鈕，開關是兩個觸摸觸摸導通 按下時觸片不能正常彈回，或者彈片按觸點損壞 導體的兩個觸點不能正常觸摸，拆卸后檢查按鈕彈片是否完好，是否需要更換 一種是電阻式，當手觸摸按鈕時 產生安全電路觸發導通。內部可能有雜物或潮濕，拆卸后清理干凈 然后用吹風機清洗。

(4)如何維修電磁爐擴展閱讀

每個觸摸鍵的第一個電子元件是開關二極管，型號為IN4148。但觸摸鍵無效，IN4148不良，必須檢查更換開關二極管。IN4148正常，觸摸無效，然后更換與鍵相關的電阻和電容；

2.觸摸鍵彈簧上的金屬面因拆卸或其他原因不正確，離開電磁爐面板玻璃進行檢查和修復。

『伍』 如何維護電磁爐，如何維護電磁爐

   1.因為電磁爐沒有明火，沒有煙，不會因為煙而污染環境，所以可以放在廚房和客廳，但水源和易燃物不太近的地方。
2.盡量單獨使用插座，因為電磁爐也是一種大功率電器，所以不要與冰箱、電視等其他大功率電器同時使用。
3.不要將電磁爐放在靠近熱源的地方，否則會影響其性能，甚至出現不能燒水的異常現象。
4.電磁爐是磁性物體。不要把手表、磁帶等容易受磁場影響的物品放在爐面板上，也不要把這些物品放在不通電的電磁爐上。
5.有些電磁爐可能會產生電磁干擾。放置時應遠離電視機等家用電器，以免影響電視機的正常觀看效果。
6于電磁爐內部采用電子、電力系統，發生故障時不宜自行拆修，應送至維修點進行維修。

『陸』 如何修復電磁爐觸摸按鈕故障？

   維修電磁爐觸摸按鈕故障

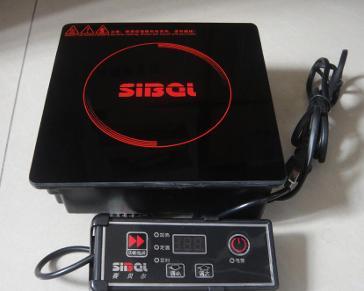

目前，電磁爐面板控制的功能鍵大多采用回觸式按鈕（通過回答電磁爐面板玻璃，人體感應微弱信號提供給控制面板C）pu發出指令，實現其功能)，取代微動開關按鈕，使用輕便靈巧。如圖所示

觸摸鍵故障，需要檢查以下幾個方面：
1試電磁爐內電路上的副電源，5v、18v電壓輸出必須正常穩定，以確保控制面板電路的5v正常供電；如果數字沒有顯示，電源鍵對應的指示燈不亮，檢查和更換副電源的相關部件，確保控制面板上電解電容器的正負極測量為5v電壓。
2、測量控制面板上電解電容器的正負極5v電壓和數字顯示，電源鍵對應的指示燈亮，觸摸電源開關鍵無效，無法啟動：
控制面板上的cpu腳虛焊，仔細補焊；
2.控制面板上的印刷電路因油膩或漏水而異常工作，必須用洗滌劑清洗，吹風機吹干；
每個觸摸鍵的第一個電子元件是開關二極管，型號為in4148。但觸摸鍵無效，in4148不良，必須檢查更換開關二極管；如圖所示

4，in4148正常，觸摸無效，然后更換與鍵相關的電阻和電容；
5.由于拆卸或其他原因，觸摸鍵彈簧上的金屬表面不正確，離開電磁爐面板玻璃進行檢查和修復。

『柒』 如何修復磁爐通常是壞的

   1.IGBT(即功率管)和橋堆(電源整流)被擊穿后，電源保險管將被燒毀。全機無電。
2.大功率電阻(一般體積較大)變質，導致報警不加熱。
3.300V濾波電容壞，報警不加熱。
4.副電源損壞，導致全機無電。
5.面板按鍵損壞，按不靈。
6.其他損壞。

『捌』 為什么電磁爐出現E8問題，如何維修？

   是FSD200.
美的SYS191C電磁爐主板采用2005年標準通用板，開關電源芯片U91電路設計采用七腳(FGD200)電源芯片。由于電磁爐主板體積小，主電路板電源無預留八腳(VIPEY12)電源芯片備用空間。當電網供電質量差、長期待機通電、電磁爐使用不當時，很容易造成七腳FGD200電源芯片損壞。如果七腳電源芯片損壞，當配件短缺，無法提供部件進行維修時。比較兩個開關電源芯片電路后，確定可行。并將使用八腳VIPEY12電源芯片，直接焊接到U91。更換原損壞的七腳電源芯片，通過簡單地改變外圍的連接線方法，可以達到原開關電源的效果。方法如下；
1.損壞元件:電源芯片U91(FGD200)，電阻R90(22Ω/2W)，和電阻R96，R穩壓二極管Z90(15)V)拆下開關電源板。NL8,6 wj
在U91位置，直接焊接更新的八腳VIPEY12電源芯片，更換上限流電阻R90(22)Ω/2W和穩壓二極管Z90(18V）。.XXQB^^t
3、 A切斷U91第8腳與R90相連的原開關電源電路； B切斷第5腳與D94的連接電路； C切斷U91第三腳與第二腳相連的電路。切斷后，U91第8腳與第7、6、5和腳相連；切斷后，D94(IN4148)電路應改為U91第四腳(如果D94是空件，則應在U91第四腳和第三腳之間增加D94，正極連接4腳，負極連接3腳)；切斷后，U91第三腳電路應改為Z90。 18V穩壓二極管負極。檢查正確后，可在U91電路周圍正常啟動，然后在電磁爐上涂上專用硅膠

『玖』 如何維修電磁爐求大神指點？

   沒有磁控管，只有場效應管。在鋁合金散熱板下，三只腳的一只是，另一只四只腳的是整流橋。
