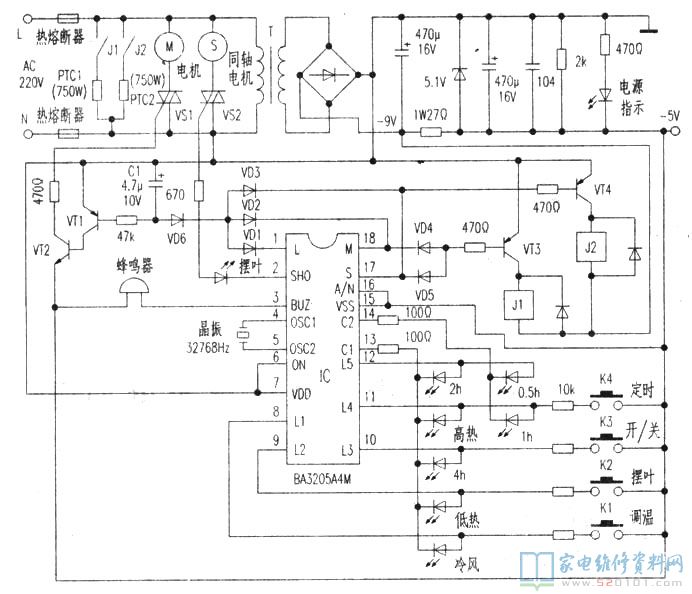

本電源電路如下圖所示。該設備選用二只PTC瓷器發熱體，各自由二只汽車繼電器操縱導通，可得到低燒和高燒二種運行狀態。排風電機M和擺葉電機s各自以雙向可控硅VS1、VS2為溝通交流電源總開關。整體運行狀態根據功能鍵由Ic BA3205A4M操縱。

開機后，用控溫鍵K1挑選操作溫度，有室內溫度、低燒、高燒三種溫度可選。按K1一次，Ic①腳(L端)導出低電平，二極管VD1、VD6導通，使三極管VT1和VT2導通，從而開啟晶閘管VS1導通，排風電機M得電運作，暖氣機送出室內溫度風，冷氣標示LED點亮。再按一次K1，①腳修復高電平，18腳(M端)導出低電平，該低電平根據VD2、VD6、VT1、VT2等使Vs1再次導通，M繼續運作，與此同時經VD4使三極管VT3導通，汽車繼電器J1姿勢，其接觸點J1合閉接入PTC1，暖氣機以低燒情況工作中，翠綠色低燒標示LED點亮。第三次按K1，①和18腳為高電平，17腳(s端)導出低電平，使VT2、VT3維持導通，與此同時又使VT4導通，汽車繼電器J2姿勢，那樣在維持M和PTC1工作中的與此同時，又使PTC2也插電工作中，暖氣機進到高燒運行狀態，高燒標示LED點亮。第四次按K1，17腳修復高電平，①腳導出低電平，暖氣機回到到冷氣運行狀態。.

擺葉鍵K2僅操縱擺葉電機S工作中，S工作可擴張曖風排風面。按一次K2，②腳(SHO端)導出低電平，晶閘管VS2被開啟導通，同歩電機S工作中；再按一次K2，②腳修復高電平，S停止工作。
按時鍵K4用于設置暖氣機的運行時間。16腳(A／N端)為挑選累加或不累加按時方式鍵入端，電源電路若將16腳和15腳(Vss端)相接，則是以0.5、1、2、4鐘頭為模塊累進稅記時，會有0.5-7.5鐘頭共15種按時挑選。若將16腳懸在空中，則為不累加按時。會有1、2、3、8鐘頭共4種按時挑選。按時設置后，有關的LED顯示燈點亮，并隨時間逐一滅掉。
電容器C1用于給予待機延遲作用。待機后，C1將充放電，使VT1、VD2、Vs1再次導通，M繼續運行10～30s，令其PTC快速制冷，這有益于增加暖氣機使用期限。10～30s后M終止運行。
③腳(BUZ端)為蜂鳴器驅動端，當功能鍵被按住時，③腳導出高頻率矩形脈沖，無源蜂鳴器獲得交替變化工作電壓而造成震動發音。若兩鍵與此同時按住6s，則傳出“畢-畢”警告聲。與此同時按兩鍵，暖氣機將不可以正常的運作。
控制回路的工作標準電壓由AC220V經直流變壓器、全橋整流器、電容濾波得到-9V工作電壓作J1、J2的工作標準電壓，-9V工作電壓經27Ω／1W電阻器過流保護后在5.1V穩壓極管的正級獲得-5V工作電壓作IC的負開關電源。接入主機電源后，若開關電源標示LED點亮，表明電源電壓一切正常。
