HDLB2000型開水器

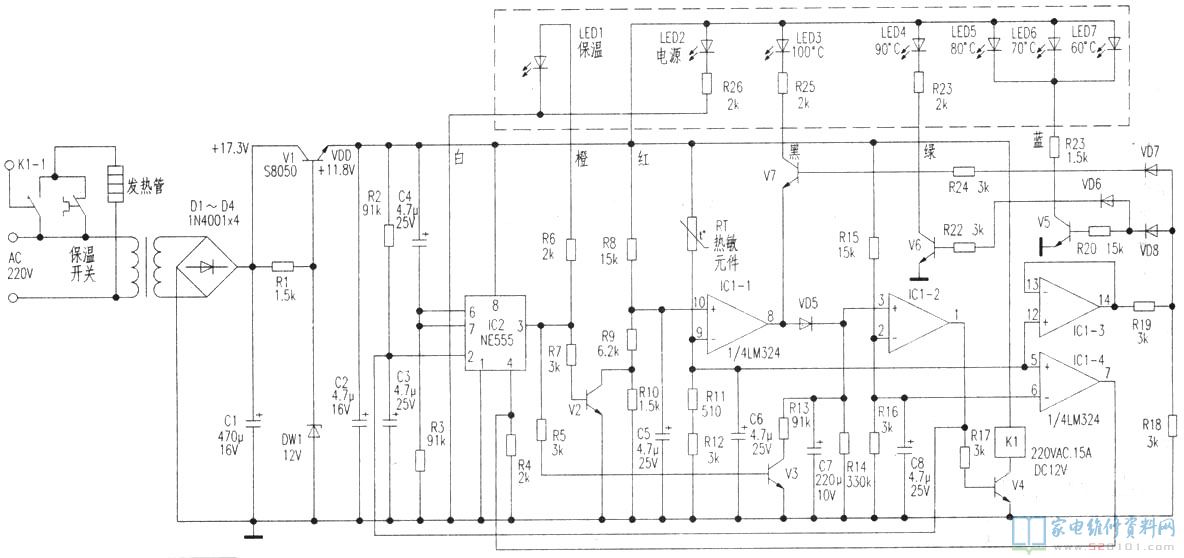

小編接修一臺開水器，這個是HDLB2000型開水器，它具備溫度標示、水開維持3分鐘再關閉電源及全自動隔熱保溫等作用。據實體測繪工程原理圖見圖下。

一、電路圖講解

1．升溫
具備負溫特點的熱敏元件，接于IC1正相反鍵入端上偏置，剛開始，溫度較低，RT電阻值非常大，這時IC1 ⑩腳電位高于⑨腳電位，⑧腳導出高電平，經VD5一路向C7電池充電，另一路加至Ic1的3腳，促使③腳電位高于②腳，①腳導出高電平，V4關斷，K1吸合，逐漸升溫。與此同時開關電源經R2向C3電池充電，促使IC2的②腳為高電位，③腳呈低電頻。因為IC1的⑦腳與Ic2的校準端④腳相接，其電位<0．3V進一步保持IC2③腳為低電頻。
2．水開維持3分鐘
伴隨著溫度的持續升高，RT值減少促使Ic1⑨腳電位慢慢升高，當水燒開時，其電位超出⑩腳，⑧腳低電頻，V7關斷，LED3亮。這時Ic1③腳的C7向R14充放電，約3分鐘后，放電至③腳電位小于②腳時，IC1的①腳導出為低電頻，V4截至,K釋放出來而終止加溫。
3．隔熱保溫
在升溫環節IC1的⑤腳電位即已高于⑥腳，使IC2的校準端④為高電位。當IC1 1腳為低電頻的一瞬間，C3短暫性的充放電，使IC2②腳的電位<1/3Vdd，因為Ic2⑥腳為低電頻，③腳導出高電平，保溫燈LED1亮。與此同時V2關斷，減少了IC1⑩腳的電位，這時水不容易再度煮沸。
4．溫度標示
該電源電路由IC1-3、V5～V7、VD6～VD8及LED3-LED7構成。IC1-3連接成電壓跟隨器電源電路。當溫度上升時，因為RT的減少，14腳的電位慢慢上升，升到約1,95V,VD8,V5關斷,LED5-LED7亮，這時因為IC1的⑧腳為高電平及VD6的關斷閾值工作電壓末到，V6、V7截至；溫度再次上升，至Ic1 14腳的電位約為2．3V時，VD6、VD8、V6關斷，LED4亮；當水燒開時。IC1的14腳電位約為3.92V,LED3亮。

二、常見故障檢修
1．不可以升溫
插電檢驗IC1的①腳為高電平，啟動一瞬間能聽見汽車繼電器的吸合聲，表明電源電路一切正常，經查驗發覺K1-1接觸點已燒毀，用同樣型號汽車繼電器拆換后常見故障清除。因為該熱水器功率比較大，應用較久者常產生此常見故障。
2．水久開不斷(LED3未亮)

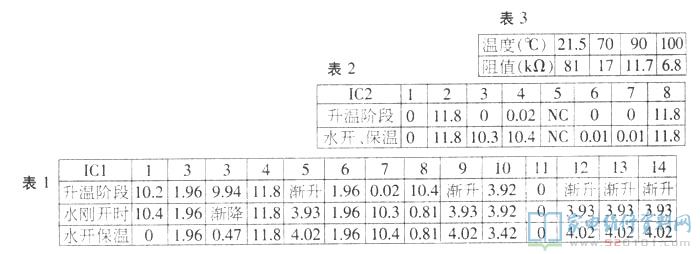

表1、表2是開水器一切正常業務時IC1、IC2各針腳的電位值(企業為V)，表3是熱敏元件不一樣溫度段的電阻值。最先精確測量IC1的⑨、⑩腳電位，發覺⑨腳較⑩腳低，與表1不符合，關鍵檢驗RT,R11,R12，通常是RT欠佳。本例測出RT約為10k，高于表3所顯示100℃時的值，替換成新件后，常見故障就可以清除。因本產品在目前市面上不容易購到，故選用電容串聯的方式緊急修補。
3.不加溫
遭雷擊后造成不加溫，插電開關電源燈亮了，穩壓管后電源電壓也一切正常，精確測量IC1的10腳電位高于⑨腳，而⑧腳脈沖信號卻為零，分辨IC1已壞，拆換后常見故障清除。
