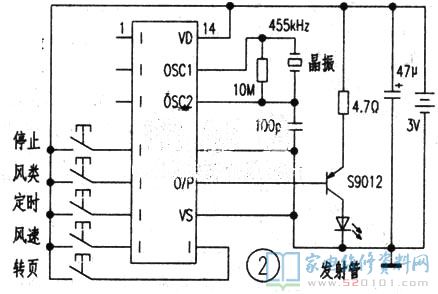

一、智能遙控器原理
二、主控芯片電路圖講解

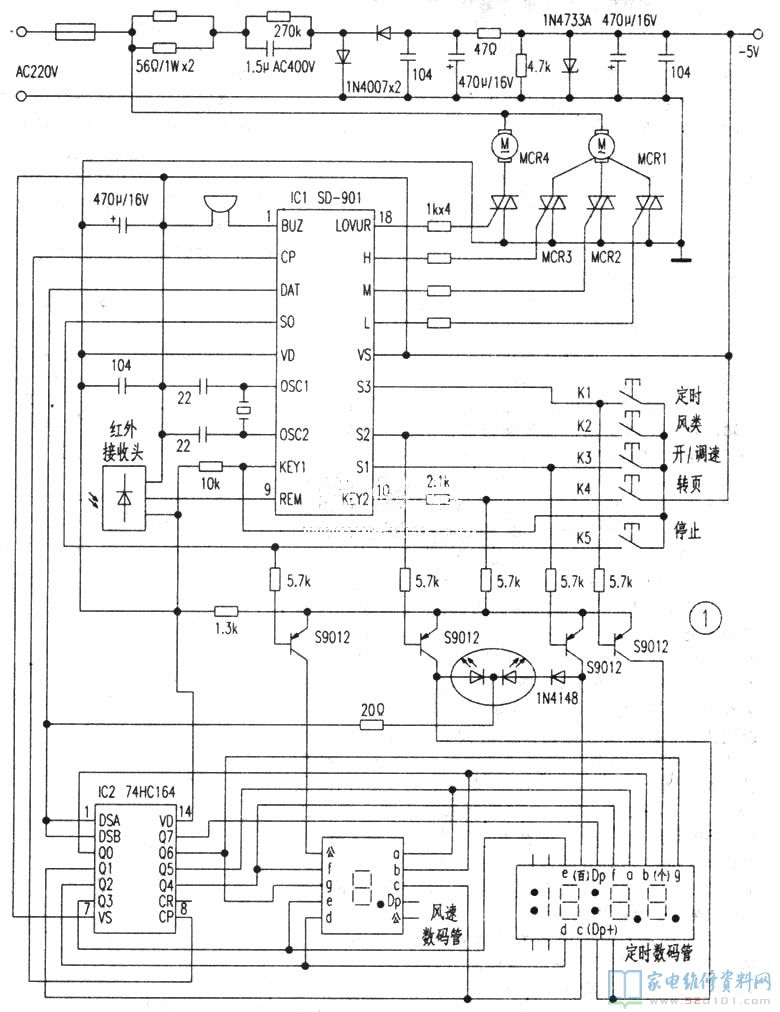

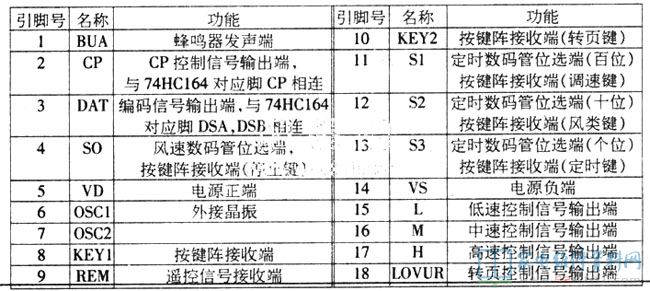

主控芯片電源電路如下圖1所顯示，它以電風扇控制板SD-901(下稱IC1)為關鍵構成，附注是其管腳作用介紹。
配電開關電源由電壓經電容器降血壓、整流器過濾后經1N4733A穩壓管為-5V做為主控芯片電源電路開關電源。當控制面板(或遙控器)功能鍵時，操縱數據信號經IC1內部編號后，由③腳DAT端先后輸出8位風速、按時(數百位、十位、個位數)串行通信數據信號，抵達8位串入／并出移位寄存器。74HC164(下稱Ic2)的串行通信數據信號鍵入端DSA和DSB端，再根據IC1 2腳CP端輸出的差分信號操縱IC2的cP端，完成8位輸出數據信號傳送。每一組8位傳送結束時，會先后在IC1的s0、S1、S2、S3端輸出有關低電頻位選數據信號，以明確在風速數碼管或按時數碼管上顯示風速、定時數據；與此同時在IC1有關的L、M、H、LOVUR端輸出低電頻數據信號，操縱有關電動機或異步電機插電工作中。風速數碼管選用一位共陽極氧化數碼管，小數位位懸在空中無需，按時數碼管選用三位半共陽極氧化數碼管，第一位(半位)和小數位位懸在空中無需。具體步驟全過程詳述如下。
K3(啟動和變速功能按鍵)第1次按K3鍵，IC1 15腳L端輸出低電頻，開啟晶閘管MCR1關斷，風扇電動機進到慢速運行，與此同時風速數碼管顯示數據1，表明風扇處在低擋風速；第2次按K3鍵，IC1 16腳M端輸出低電頻(15腳修復高電平)，開啟晶閘管MCR2關斷，風扇電動機進到中等速度運行，顯示2；第3次按K3鍵，IC1 17腳H端輸出低電頻，開啟晶閘管MCR3關斷，風扇電動機進到高速運行，顯示3。若再次按K3鍵，風扇將按以上方法循環系統。
K1(按時鍵)風扇運行后，可以根據K1鍵明確風扇按時運行時間，每按1次K1，按時提升半小時，一共有0.5～7.5鐘頭15種循環系統按時挑選。按時設置后，數碼管顯示隨時間的損失而逐漸降低，顯示剩下運行時間。當顯示變成0：00時風扇終止運行。也可立即將顯示設置為0：00情況，風扇將不會受到時間限制，一直處在運行狀態直到待機才行。
K2(風類選擇鍵)風扇運行后，三色發光二極管顯示鮮紅色，為一般情況；按一次K2顯示翠綠色，為吹風情況；再按K2顯示淡黃色，為睡眠質量風情況并全自動按時4鐘頭，并可根據K1調節調整；再次按該鍵，風扇將按以上工作方式循環系統。若與K3相互配合(如調吹風)，可各完成強吹風、中自然風、弱吹風作用，并按多種多樣規律性循環系統。
K4(轉頁選擇鍵)風扇運行后，按該鍵，IC1的第18腳輸出低電頻，開啟晶閘管MCR4關斷，轉頁異步電機工作中，轉頁輪旋轉，完成風頻導向性作用，先后按該鍵，風扇轉頁將按終止／轉頁循環系統。
K5(關機鍵)無論風扇處在哪種運行狀態，均可根據該鍵關掉一切作用，但下設作用在關閉設備被撤消，再度啟動時，須再次設定。
三、常見問題的維修
1．數碼管不顯示缺乏劃
數碼科技營不顯示，一般造成緣故為：(1)數碼管公共性端虛焊，(2)與公共端相接的三極管S9012毀壞或虛焊，(3)三極管發射極電阻器(5.7k)虛焊，(4)數碼管毀壞。
風速數碼管顯示缺劃一般是數碼管有關節點虛焊而致，若按時與風速數碼管某一劃與此同時沒亮，一般是IC2 74HC164有關節點虛焊而致。
2．插電后不運行
接入主機電源后，恰當功能鍵實際操作無法啟動，除開功能鍵無效外應檢查IC1⑤腳正電極VD端和14腳負開關電源VS端中間是不是有 5V工作電壓，如果沒有一般是開關電源一部分常見故障，造成緣故是：(1)熔斷絲已燒毀，(2)2個56Ω/1w電阻器燒毀或虛焊，(3)1.5uF/400V電容器穿透，(4)開關電源一部分別的相關元器件虛焊或毀壞。
若IC1的正負極開關電源一切正常，一般是晶振電路虛焊或毀壞，也很有可能為IC1毀壞。
電腦上類風扇在待機情況下，僅僅各類作用被鎖住，全部電源電路仍處在運行狀態下，當遇斷電或忽然撥電話時，因電力網電流起伏大導致有關電子器件的損害，故無需時要將電源插頭拔離電源插座。
3．風扇運行欠佳
插電運行后扇葉時轉時不轉，一般是電動機啟動電容(1.2uF/400V)產生軟穿透導致，但電源插頭時斷時通或內部有某些導線虛焊，也可造成該常見故障。
插電后要拿手一撥，扇葉才向轉動方位轉動，可能是啟動電容容積減少或引路及其電動機副繞阻引路。
4.遙控器作用無效
遙控器作用無效，最先查驗智能遙控器，(1)很有可能充電電池已無效或接觸不良現象。(2)集成ic及線路板有虛焊或毀壞，若智能遙控器沒毀壞。一般是主pcb線路板上紅外接收頭虛焊，可拆換接受頭或將接收頭開啟查修。
