潛峰QF

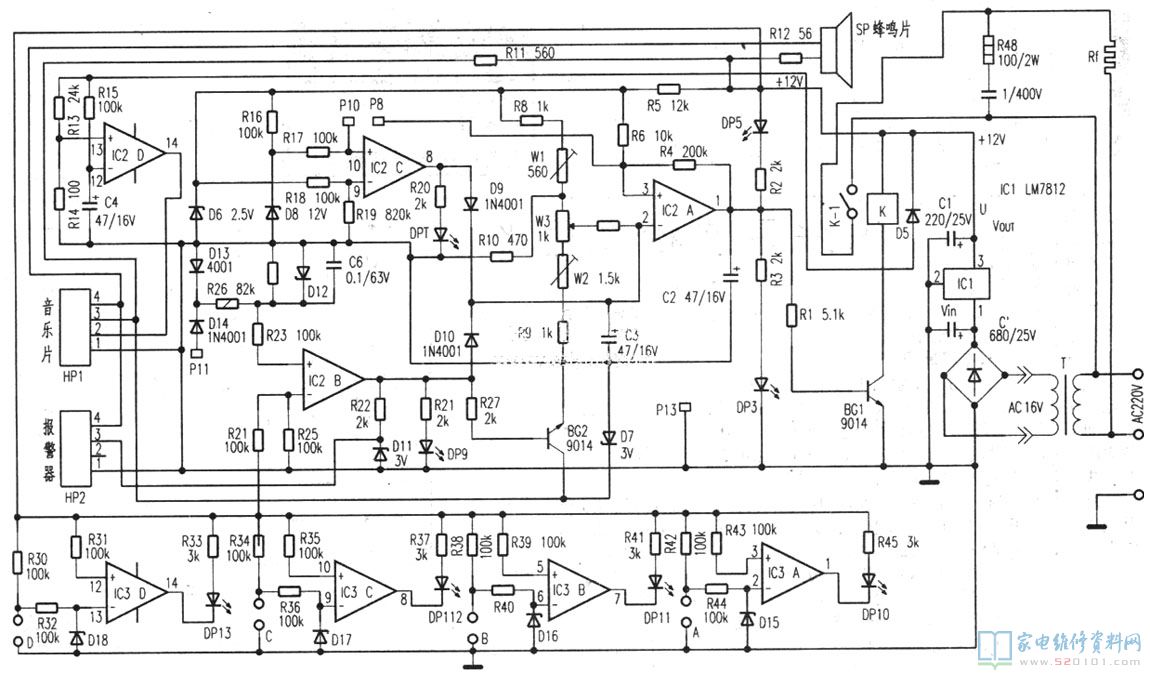

潛峰QF-5全自動電熱水器的電基本原理測繪工程電源電路見下面的圖，供眾多網民參照。圖內T、D1-D4、C1、IC1等組成12V可調穩壓電源；IC2及外圍電路構成控制回路；IC3構成水位標示電源電路。HP1為歌曲IC，HP2為警報IC，SP為無源蜂鳴器，Rf為加熱絲。W3為溫度調整電阻器，W1、W2為調整。P8、P10、P11、P13均為操縱探頭；A、B、C、D各自為四只水位探頭。DP3為加溫指示燈，DP5為溫度做到預訂值指示燈，DP7為少水指示燈，DP9為走電指示燈。

預調W3設置溫度，插電后IC2A①腳為高電平，BG1正偏導通，K吸合，Rf逐漸發燙升溫(DP3亮)。因?yàn)樘筋^P8與P13頂部連有二極管1N4148作半導體材料溫度傳感器元器件(圖上未標明)，立即操縱IC2A③腳電位差。當做到預訂溫度時，Ic2A①腳變成低電頻，BG1截止。K-1斷掉，Rf終止加溫。這時，DP3滅掉而DP5照亮。BG1截止時 12V經K加至Ic2D，14腳發生高電平開啟歌曲Ic發音，提醒客戶預訂溫度已做到。C4(47uF／16V)容積過鐘頭會發生插電一瞬間HP1被開啟而發音。

當電熱水器內水位小于P10時，少水檢驗探頭P10使IC2C⑧腳發生高電平，此高電平根據防護二極管D9使IC2A②腳亦為高電平，使①腳為低電頻，BG1截止，K跳停，K-1斷掉(DP7亮)，防止電熱水器因少水燒毀。當漏電檢測探頭P11檢驗到熱水器漏電時，IC2B⑦腳發生高電平，此高電平一路經R27使BG2關斷，HP1③腳工作電壓為0不工作中；另一路經R22和D11給警報片HP2給予 3V工作標準電壓，SP發出聲響聲；也有一路根據防護二極管：D10加進IC2A②腳使①腳呈低電頻，BG1截止，Rf終止加溫(DP9亮)，提示客戶該設備走電。C2(47uF／16v)可讓IC2A工作中在臨界阻尼時確保BG1的關斷與截止平穩，維護汽車?yán)^電器斷路器。IC3內四個放大電路及A、B、C、D四個探頭構成四個水位檢驗，由發光二極管標示不一樣水位。
