超聲霧化器原理及維修方法

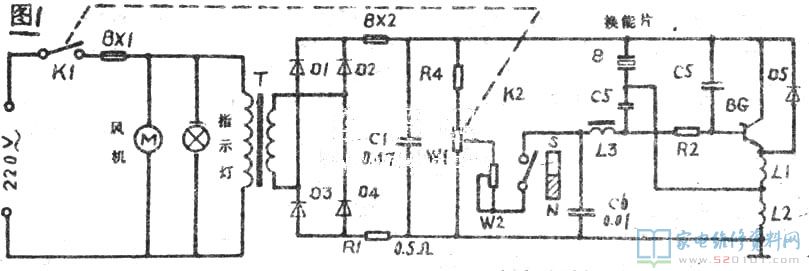

現階段市面上的超聲霧化器類型復雜，各式各樣，但無論哪一種商品，電路構造幾乎千篇一律，下邊以象一所顯示的常見運用電路(ZS2-45型)為例子，詳細介紹其原理及維修方法。

一、電路基本原理

圖中所顯示的ZS2—45型超音波空氣凈化機關鍵由開關電源轉換、超音波震蕩、水位線操縱、離心風機等模塊電路構成。開關電源接入后，220V電壓立即給做霧化離心風機配電，并經環形變壓器T降血壓，D1-D4整流器，在Cl兩邊獲得50V以內的直流電壓向超音波振蕩器配電。
電路中的三極管BG以及外部元器件構成超音波振蕩器，換能片B是用高頻率結構陶瓷制做的壓電式振子，既是電路中的震蕩元器件，也是電路負荷，是器皿內的水噴起的首要驅動力。
W1是三極管BG的偏置電壓調節電阻器，與電源總開關Kl連在一起，調節wl的電阻值，可使振蕩器的力度在一定范疇由調節。振蕩器的震蕩力度越大，造成的霧量就越大。
電路中的K2是由干簧管和磁浮子構成的水位線自動開關。當器皿內的水位線降低到一定水平時，磁浮子下沉，與干簧管的相對位置擴大，使干簧管電源開關斷掉，BG停振，通告客戶向器皿內放水。

二、檢修實例

1、離心風機運行一切正常。但無霧化作用。
剖析維修：依據故障狀況剖析，該設備的電及做霧化電路基本上一切正常，沒有霧化作用應主要查驗三極管BG以及外部元器件構成的超音波震蕩電路。普遍緣由有水位線減少，水位線自動開關失效，BG或換能片B毀壞。本例的故障緣故為三極管BG穿透。其他電路和元器件來見出現異常。用一只BU406代用BG后故障清除。
2、離心風機運行一切正常，霧量調并不大。
剖析維修：依據電路原理剖析，超聲霧化器的霧量調并不大有兩層面的緣故，一是振蕩器的偏置電路欠佳，普遍緣由有霧量調節電阻器回路電阻增加，干簧管汽車?yán)^電器的回路電阻增加。二是換能片上的污垢增加。使超聲波換能器的震蕩負荷加劇。本例的故障緣故屬后者，對換能片作清理解決后故障清除。
3、噴出來的霧量時大時小
剖析維修：超聲波霧化器的霧量操縱是根據調節振蕩器的偏置電壓來完成的。這也是一臺廣州市正果生產制造的中小型電子煙霧化器，霧量調節電阻器并不是操縱震蕩管的基極工作電壓，反而是接進BG的集電結控制回路。核查故障緣故為霧量調節電阻器接觸不良現象，用一只4.7k的同種類電阻器代用后故障清除。
4、只有噴起水霧，不可以做霧化。
剖析維修：這也是一臺從廣州市郵寄的TD-4型小型超聲波霧化器，能噴起水霧表明震蕩電路早已起振，不可以使水霧做霧化，可能是換能片的震幅過小而致，應主要查驗振蕩器的偏置電路。該電子煙霧化器沒有霧量調節設備。查驗時發覺干簧管電源開關回路電阻非常大，拆換干簧管電源開關后故障清除。
