擺頭式電暖器物美價廉、廣角鏡頭送暖、發熱量集中化和方便使用.

擺頭式電暖器物美價廉、廣角鏡頭送暖、發熱量集中化和方便使用。文中以美的牌LS-9型遠紅外線電暖器為例子，詳細介紹電暖器的構造、電源電路原理及其拆卸維修方式。對維修別的知名品牌同種類電暖器而言文中有一定參考使用價值。

一、構造與特性

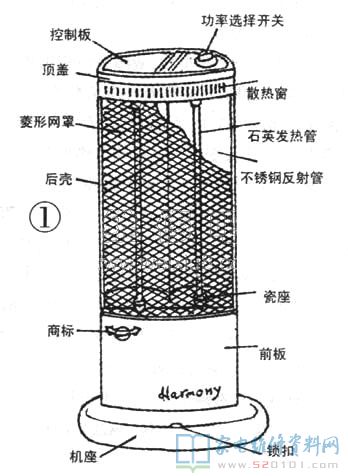

美的牌LS-9型遠紅外線電暖器構造如下圖l所顯示。該電暖器為落地式、壁掛式雙用式，關鍵由機殼、機座、發熱體構件、擺頭設備和控制器5一部分構成。

1．機殼由前板、棱形防塵蓋、手機后蓋、機蓋構成。前板用塑膠做成，里邊是電氣設備室。手機后蓋用薄不銹鋼板做成，表層噴漆奶白色防腐漆。棱形防塵蓋四周焊用框架，表層噴漆灰黑色防腐漆．插裝在發熱體左右支撐架，用以避免觸碰發熱體致傷。
2．機座為融入落地式、壁掛式應用，機座用奶白色塑膠做成，分為前、后半圓弧狀，可以折疊式。前機座表面配有扭簧式棘輪和轉盤軸承，棘輪用以精準定位，融入電暖器不一樣視角送暖，轉盤軸承用以支撐點機殼，使電暖器晃動送暖。前機座底端配有推升降式安全性亂倒電源開關。壁掛式應用時，將后機座折疊式，后機座能壓著擺桿使安全性亂倒電源開關合閉接入開關電源；若落地式應用時，按住扣鎖，就可以開啟后機座，將機座放到路面，擺桿被路面壓著使安全性亂倒電源開關合閉接入開關電源，若機座歪斜放置或摔倒，安全性亂倒電源開關斷掉，斷開開關電源，具有維護電暖器的功效。
3．發熱體它是電暖器關鍵部件，有兩只石英玻璃管，管中各配有輸出功率450W螺旋電阻絲，管道兩邊用瓷座固定不動。石英玻璃管壁內鋪滿許多汽泡，電阻絲插電傳出能見光，經內部晶格常數產生震動造成遠紅外，有益于身體消化吸收供暖。石英石發熱管后邊配有明亮如鏡的不銹鋼板反射層，發熱量根據反射面向外輻射源，具備較高專一性。
4．?dāng)[頭設備安裝在機殼下端電氣設備房間內，由擺頭電源開關、稀土永磁同步電機、齒條、傳動系統片等構成。電動機以5轉／分的速率根據齒條、傳動系統片推動棘輪旋轉，使機殼(發熱體)以80度回拐角晃動，完成廣角鏡頭送暖。
5．控制器由輸出功率切換開關和旋紐構成，配有0、1、2、3擋，旋轉該旋紐完成“終止”、“多管發燙”、“多管發燙”和“擺頭發燙”等作用。

二、電路圖講解

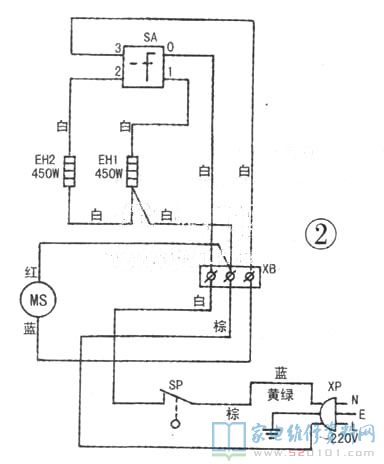

美的牌LS-9型遠紅外線電暖器電源電路如下圖2所顯示。全電源電路由帶接地裝置三極電源線插頭XP、安全性亂倒電源開關SP、三位接線器XB、輸出功率切換開關SA、石英石發熱管EHl、EH2和稀土永磁同步電機MS等構成。
將電暖器落地式或壁掛式，SP受力合閉，處在待機狀態。將XP連接市電插座，220V交流電經XP、SP、XB加至輸出功率切換開關，將SA挑選在l擋，接入EH1，以輸出功率450W發燙；挑選在2擋，接入EH1、EH2，以輸出功率900W發燙；挑選在3擋，接入。MS、EH1、EH2擺頭送暖；挑選在0擋，斷開開關電源，電暖器停止工作。
若路面不平整或電暖器置放歪斜，SP釋放出來斷掉，電暖器全自動停止工作，置放好電暖器又恢復過來應用。

三、常見故障檢修

美的牌LS-9型遠紅外線電暖器構造一般不繁雜，但也是有其獨特之處，因而拆卸維修電暖器要注重方式，若盲目拆卸必會多迷失方向，乃至返工實際操作和毀壞零部件。下邊詳細介紹常見故障維修與此同時詳盡解讀電暖器的拆卸方式。

1、啟動無反映

剖析維修：插電后按住電源開關，電暖器不發熱、不擺頭，關鍵因素是220V交流電未進到電源電路。最先查驗電源插頭交流電流是不是一切正常，再查開關電源插座插頭、安全性亂倒電源開關觸碰是不是一切正常。若正常，常見故障多是電源插頭短路導致。最先用十字螺絲刀擰出前板兩邊4支沉頭自攻螺絲，開啟前板看到電氣設備室如下圖3所顯示。將萬用電表放置電阻攔精確測量電源插頭的L線和N線(見圖3的虛線和斜線)，表針標示0Ω為一切正常，若標示在∞，則該根輸電線短路。因?yàn)殡娫床孱^與電源線插頭注塑加工成一體化，假如斷頭在電源線插頭內，較難拆卸維修，需弄斷電源插頭，換掉一個10A、250V可拆式帶接地裝置三極電源插頭。務必強調的是，電源插頭布線應恰當，電源插頭的粽色輸電線接電源插頭L極，深藍色輸電線接電源插頭N極，黃綠色兩色輸電線接電源插頭E極。假如斷頭并不是在電源插頭內而在輸電線別的部位，應取10A、250V帶插頭電源線整支拆換。
查驗電源插頭一切正常，再查驗三位接線器各輸電線連接頭、接頭螺絲有沒有掉下來松脫等，將掉下來將輸電線連接頭插及時，扭緊連接頭螺絲，常見故障即清除。
2、熱值不夠
剖析維修：能發燙表明交流電己進到電源電路。最先檢驗電壓開關電源是不是一切正常，清除電源電壓太低造成常見故障概率。若工作電壓一切正常，將SA的旋紐放置2擋，讓電暖器插電一會兒，一切正常的石英石發熱管紅通通．觀查EH1不泛紅，表明該管電源電路有常見故障或發熱管自身燒毀。
關閉開關電源，擰出機蓋兩邊和后邊4支沉頭自攻螺絲，開啟機蓋，就可以看到輸出功率切換開關，將萬用電表放置電阻攔，再將紅、黑直流電流表各自接SA的0擋和1擋，旋轉輸出功率切換開關旋紐從0擋轉為1擋，表針標示0Ω，表明SA一切正常；再查驗EHl兩邊的連接頭內未見異常。從而分辨，EHl燒壞。然后用數字萬用表Rxl擋精確測量EHl兩邊電阻測量。該電阻器可以用以下公式計算求出：

一切正常的EH1電阻測量應是108Ω，現測得電阻器為∞，表明EH1燒毀，需維修或拆換石英石發熱管石英發熱管的拆卸拆換方式如下所示：
(1)將排熱窗附近10處鉤片扳直，拔出來排熱窗；
(2)擰出兩只石英石發熱管兩邊M4銅螺絲，卸掉U形壓片糖果及耐熱輸電線接線片；
(3)擰出棱形防塵蓋上方兩邊2支沉頭自攻螺絲，再用螺絲刀將棱形防塵蓋中區兩邊的鉤片撬起并且用斜口鉗扳直；
(4)擰出機殼反面(固定不動不銹鋼板反射層)上、下方4支半圓形頭自攻螺絲；

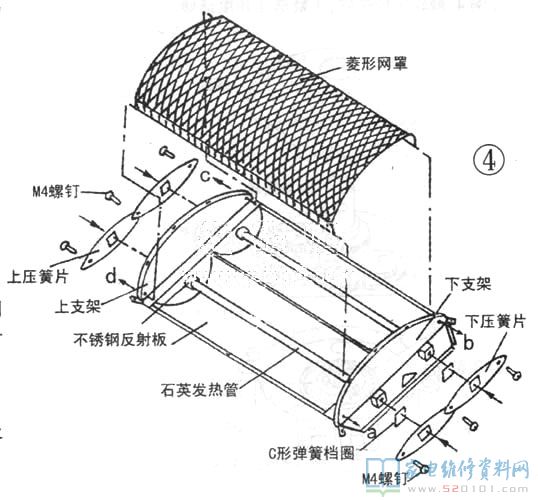

(5)將電暖器水準置放在工作臺面上，棱形防塵蓋望天，兩手捏緊上、下支撐架，輕輕地遲緩地往上提到發熱體構件如下圖4所顯示。隨后將防塵蓋4腳從左右支撐架(圖內a、b、c、d)拔下來。

(6)擰出上、舒張壓簧片6支M4螺絲螺帽，拆下來4塊壓簧片；
(7)撬出C形扭簧平墊圈，往下支撐架一端拔出來燒毀的石英石發熱管；

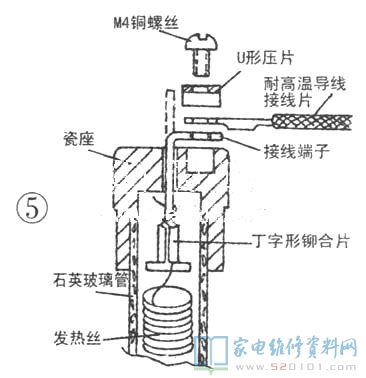

(8)用斜口鉗扳直瓷座中的接線端子排如下圖5斜線一部分所顯示，拔出來瓷座后，再連著接線端子排、丁字形鉚合片一齊從石英玻璃管中抽離出來，這時就可以發覺斷頭。與此同時抽出來另一端接線端子排、丁字形鉚合片，就可以依據電阻絲斷頭部位及其燒毀水平開展維修或拆換：
斷頭僅有1個，并且在丁字形鉚合片的根處時，用水果刀砸開鉚合片，祛除纏在鉚合片的廢電阻絲，將另一斷頭退2圈扳直后纏在鉚合片上，再將鉚合片用斜口鉗夾持電阻絲。
斷頭并不是在丁字形鉚合片的根處，反而是在別的部位時，將兩斷頭扳直約15mm，刮去金屬氧化物，隨后將兩斷頭絞線起來，絞線合理長短不宜超過10mm。理清絞合頭不必與螺旋式圈短路故障，測出的電阻測量比原值略小一些，一般不影響到應用。
觀查石英玻璃管光亮，無黑色斑破孔的，但電阻絲斷頭好幾個，這樣的事情要拆換電阻絲。購買一根450W鎳絡型加熱爐電阻絲，不必整支變長，將電阻絲兩邊按圖5鉚合好，裝上各零件就可以交付使用。

觀查石英玻璃管黯淡無光，且有黑色斑破孔，表明石英石發熱管比較嚴重毀壞，無維修使用價值，應變更新管。購買時，留意發熱管其輸出功率、石英玻璃管長短(L34mm)及其直徑(11.8mm)務必與原管同樣，不然安裝可能碰到困難。提議購買原廠裝配的發熱管拆換，可以省去一切不便。
(9)按拆裝的逆次序裝好發熱管和發熱體構件，用數字萬用表進行復測發熱管電阻測量一切正常，就可以交付使用。
3、有時候擺頭，有時候不擺頭
剖析維修：這類常見故障多是開關電源似通非通情況造成，常見故障的有可能緣故有：
(1)三位接線器XB擰緊螺母松脫，導致輸電線連接頭接觸不良現象或掉下來：
(2)同步電機MS壓接件空氣氧化松脫，導致接觸不良現象；
(3)同步電機MS電機定子電磁線圈管腳接觸不良現象。

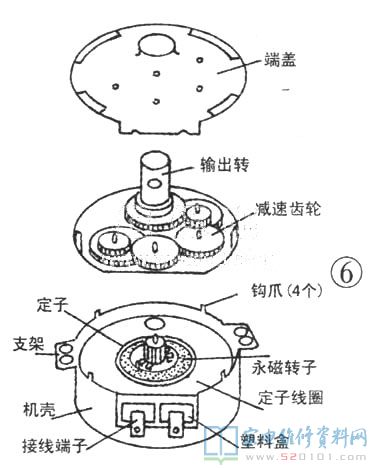

查驗三位接線器XB擰緊螺絲、同步電機MS壓接件觸碰一切正常，從而分辨電機定子電磁線圈有常見故障。開啟前板，將傳動系統片、同步電機支撐架的螺母擰出，拔出來插線件，卸掉同步電機。用斜口鉗砸開同步電機外殼上4個鉤爪。撬時勿夾死鉤爪，用勁忌過急，避免鉤爪被弄斷!拆掉軸承端蓋，同步電機就可以解散如下圖6所顯示。開啟電磁線圈塑料盒子，仔細觀查管腳若有銅綠銹跡即是斷頭所屬，用木簽挑離斷頭，將電磁線圈的絲包線退一匝后按原狀纏上管腳，并且用松脂焊錫好(絲包線無需刮亮皮，電焊焊接時亮皮全自動融化)，用數字萬用表Rxlk擋進行復測線圈匝數為6.5k表明一切正常，嵌好電動機各零件，就可以電腦裝機應用。
若同步電機電磁線圈比較嚴重?zé)驗殡姶啪€圈絲包線直徑很細，所繞線圈匝數多，非全自動快速卷線機無法繞好。可以用SM001型、220-240V、4W、5轉／分同步電機拆換。
4、棘輪精準定位無效，不可以選中視角送暖
剖析維修：造成該常見故障多是棘輪的扭簧形變?cè)斐裳诱剐圆粔颉Q出機座底端4支自攻螺絲。移走機座，拆下來扭簧人力變長至26mm。提升延展性后再裝扭簧，常見故障即清除。

四、檢修關鍵點
1．石英石發熱管為夾層玻璃、陶瓷產品，質硬而脆，拆卸全過程應當心。切勿用勁過急，避免人為因素毀壞。
2．電暖器除電源插頭和同步電機導線外，電源電路聯接(圖2的黑線)均采用硅膠耐熱輸電線，若損壞，不能用一般塑膠輸電線代用，避免高溫輻射源燒糊，務必用1.5mm 2銅制多芯硅膠耐熱輸電線拆換，以確保安全性。
3．電暖器常用金屬材料五金沖壓件，附近毛邊銳利，除開避免損害每人必備外，應避免戳破輸電線造成走電，因而輸電線應離去毛邊，必需時穿進耐熱防水套管，給予絕緣層。
