NE55時基電子器件完成煮水和隔熱保溫的自動控制系統

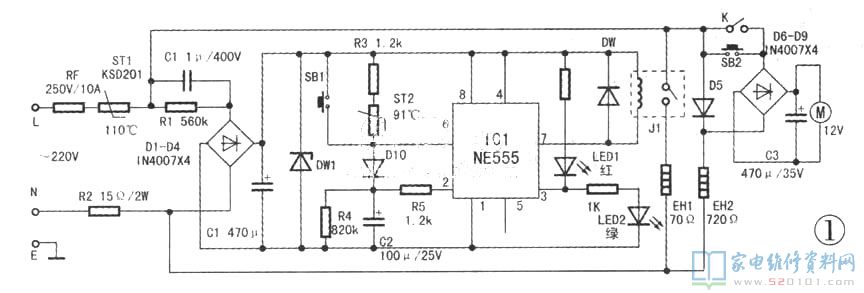

廣東中山市愛德爾家機械廠生產制造的阿帕其IDE-102(N-50A)型電熱開水瓶，選用NE555時基電子器件完成煮水和隔熱保溫的自動控制系統，相對性分立元件操縱提升了熱水壺工作中的穩定性。小編依實體繪其制原理圖如下圖1所顯示。

一、煮水電源電路

接入電原時，電壓經R1、C1降血壓，R2過流保護，Dl～D4整流器，C1過濾，DWl穩壓管(13V)，為IC1(N=E555)的⑧①腳給予直流電工作標準電壓。該工作電壓經R3及(91℃)控溫溫度控制器ST2(KSD201)加進IC1的⑥腳，再經過D10、R5加進IC1的②腳。這兩腳高電位使ICl的輸入輸出端③腳及充放電端⑦腳呈低電位差，汽車繼電器J1電磁線圈得電后接觸點吸合，煮水加熱器EH1得電工作中，與此同時鮮紅色發光二極管LEDl正指導通標示煮水情況。
當溫度升到超出9l℃時，ST2內部全自動斷開，Icl的②⑥腳失電，內電路旋轉，使③⑦兩腳呈高電位，汽車繼電器電磁線圈無電流量根據，接觸點斷開，煮水加熱器EHl跳停終止加溫，隔熱保溫加熱器EH2再次加熱以保持溫度。③腳高電位使鮮紅色發光二極管截至。翠綠色發光二極管LED2發綠光，標示隔熱保溫運行狀態。
根據必須，若按住再燒開電源開關SBl，開關電源13V根據D10向電容器C2一瞬間電池充電，使IC1的②⑥腳再度呈高電位。內電路旋轉③⑦腳再度呈低電位差，汽車繼電器再度得電吸合，煮水加熱器EH1再次加溫。此外，電容器C2根據R4充放電，通過50秒(充放電時間在于C2和R4)上下，②腳電位差降低到電源電壓三分之一時，ICl內電路再度旋轉，③⑦腳再度呈高電位，汽車繼電器斷開，煮水加熱器EH1終止加溫。

二、維護電源電路
該電熱水瓶維護電源電路較健全，若發生短路故障性常見故障或升溫出現異常，則RF溫度商業保險(140℃)全自動融斷。若瓶里沒有水時插電空燒，EHl馬上高燒，控溫溫度控制器ST2全自動斷開，IC1的⑦腳導出高電平，汽車繼電器跳停，接觸點斷開，斷開煮水加熱器EHl開關電源。假定ST2不可以全自動斷開，當溫度上升到110度時，STl也會全自動斷開，斷開總開關電源。這類雙向防護作用使電熱水瓶應用時更安全性。

三、出水電機電源電路
電熱水瓶的電動式出水電源電路沒有選用變電器降血壓．反而是運用隔熱保溫加熱器EH2降血壓，通過D6～D9整流器，C3過濾，給出水電機給予12V直流電壓。按出水鈕SB2或出水電源開關K時，電機得電后啟轉全自動給排水。

四、常見故障檢修
1、插電后綠紅顯示燈均沒亮，但數分鐘后溫度發燙。
維修：由電路原理圖剖析得知，插電數分鐘后溫度發燙。表明煮水加熱器EH1未工作中，僅有隔熱保溫加熱器EH2工作中。由綠紅顯示燈也不亮，表明NE555時基電路工作中出現異常。三用表檢驗開關電源端⑧腳對①腳直流電壓為零，查過流保護保險電阻R2(15Ω/2W)引路，用15Ω／3W電阻器代用后電熱水瓶工作中一切正常。
2、插電后綠顯示燈即亮，溫度一直處在發燙情況，按再燒開電源開關，信號燈滅綠燈亮，能進到短時間煮水加溫情況。

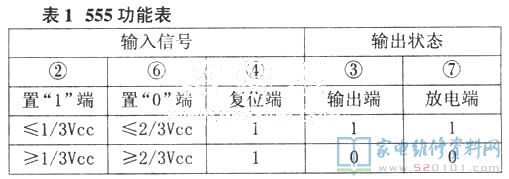

維修：這表明IC1③腳導出高電平，查Ic功能表(表1)得知，這時其②⑥腳必為低電頻，三用表檢驗結果真的這般。因此關鍵查驗IC1⑥腳與開關電源間的控溫控制板ST2(固定不動在熱水壺膽底端)，檢驗其熱態電阻值為無窮。拆換同樣型號溫度控制器后常見故障清除。
3、無電動式出水作用。
維修：開啟電熱水瓶基座，先斷開煮水加熱器EH1(三個接線頭正中間一個)，接入開關電源，按電動式出水鈕，與此同時用表檢驗C3兩直流電壓，結果為零。測D5兩邊交流電流也為零，關閉電源完用表測D5兩邊電阻器，確認D5已穿透。用一只新的IN4007代用后，電動式出水作用修復。
