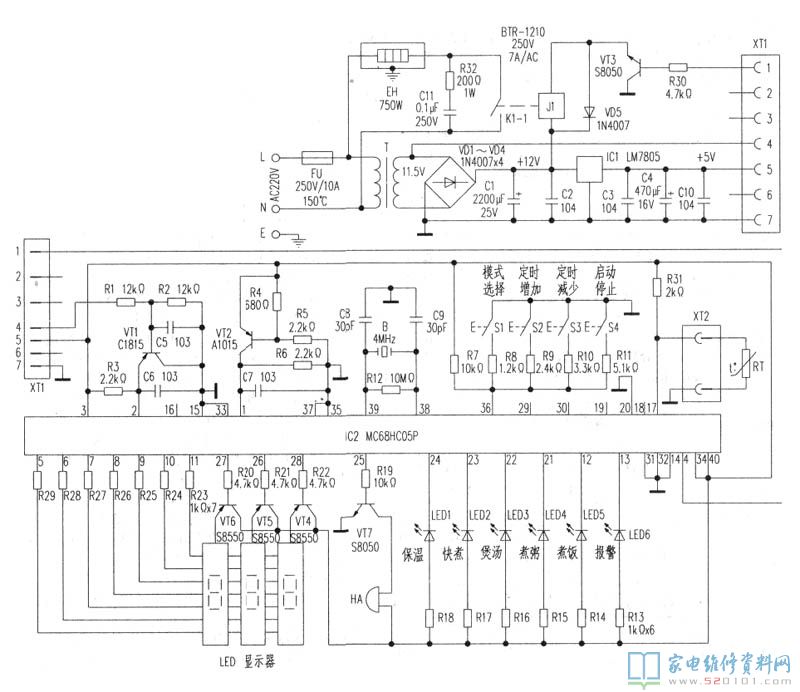

下面的圖為這款電飯鍋實制圖,電飯鍋由開關電源配電、輸出功率推動電路(建在鍋底)所組成,微處理器操縱電路(建在蓋子)見下面的圖。兩一部分電路由XT1插座插頭聯接,關鍵由如下所示電路構成。
1、過熱維護電路F
U為電飯鍋整體維護斷路器.串連在開關電源鍵入控制回路中,安裝在發燙盤(熱敏感)部位。當電路發生短路故障和溫度超出150℃時,FU全自動融斷,強制性斷掉整體開關電源,維護電飯鍋不被燒毀。
2、開關電源配電電路
220V電壓經FU后分成兩只路:一支途經汽車繼電器的常開觸點K1-1為發燙盤EH配電:另一支路加至環形變壓器T降血壓至11.5V交流電流,由VD1~VD4橋式整流,C1、C2高低頻過濾后造成12V直流電壓為汽車繼電器J1配電。與此同時,該12V直流電壓由穩壓管塊IC1(LM7805)及其C3、C4、Cl0構成穩壓管電路,造成5V平穩的直流電壓,根據XT1的⑤、⑦腳做為微處理器IC2工作中開關電源。
3、鐘表震蕩電路
鐘表震蕩電路由IC2的(38),(39)腳及其外接B、R12、C8、C9等元件構成。震蕩電路的振蕩工作頻率由石英石晶振電路的工作頻率明確(為4MHz),震蕩電路造成的鐘表震蕩數據信號給予給微處理器做為脈沖發生器,使微處理器內部電路互相牽制、相互配合。
4、校準電路
復位電路由IC2的①腳及其外接VT2、R4、R5、R6、C7等元件構成。剛接觸電原時,VT2的集電結向IC2的①腳鍵入低電頻,將內部存儲器清零,進行校準(使各功能設置為初始值)。一切正常業務時IC2的①腳為高電平。
5、過零檢驗電路
過零檢測電路由IC2的②腳及其外接VTI、R1、R2、R3、C5、C6等元件構成。
過零檢驗工作電壓接于環形變壓器T的次級線圈,電壓過零數據信號根據XT1的④腳加至VT1的基極。當鍵入工作電壓高過0.7V時,VT1關斷,IC2的②腳為壓低;當鍵入電流小于0.7V時,VT1截至,IC2的②腳為高電平;終斷合理.即微處理器造成一次外終斷,進而使系統軟件記時精確、靠譜。
6、數字鍵盤電路
鍵盤輸入電路由IC2的(36)腳及其外接功能功能鍵S1~S4、電阻器R7-R11等元件構成。4個功能功能鍵經不一樣的電阻器與R7(l0kΩ)分壓后送出去微處理器。不一樣的功能鍵按住后,加進IC2(36)腳的直流電壓值不一樣,微處理器由此鍵入工作電壓的值來明確所按鍵的功能鍵,實行相對應功能。
在數字鍵盤電路中.S1為工作模式選擇鍵.可以循環系統設置做飯、熬粥、熬湯、快煮、隔熱保溫等5種功能:S2為提升預設的按時時間鍵:S3為降低預設的按時時間鍵(按時時間可達6鐘頭):S4為運行,終止鍵。
7、鍋底溫度檢驗電路
鍋底溫度檢測電路由IC2的(17)腳及其外接電阻器R31、溫度傳感器RT等元件構成。RT具備負溫度特點,安裝在鍋底,用于檢驗鍋底溫度。5V直流電壓經R31與RT分壓后的電流鍵入IC2(17)腳,由內電路轉化成模擬信號開展選擇項,實行相對應的加溫管理程序。
8、輸出功率推動電路
輸出功率推動電路由IC2的④腳根據XT1的①腳及其外接R30、VT3、J1、VD5、K1-1、R32、C11、EH等元件構成。接入開關電源.按住功能功能鍵S1~S4在其中的1個鍵,微處理器接到鍵數據信號,IC2的④腳導出高電平。該高電平經R30加至VT3的基極.VT3關斷,汽車繼電器Jl吸合,其常開觸點Kl-l合閉,220V電壓加至加溫電路,發燙盤EH受電發熱。此外:微處理器逐漸檢驗鍋底溫度,依據功能挑選新項目開展辨別和操縱。
在輸出功率推動電路中,VD5為續流二極管(給汽車繼電器Jl磁鐵線圈給予釋放出來反峰工作電壓),維護VT3不被穿透毀壞。由R32、C11構成火花放電消化吸收電路,一方面避免K1-1導通時造成火花放電影響家庭用視覺家用電器.另一方面避免接觸點拉弧燒蝕觸點,增加汽車繼電器使用期限。
9、按時、功能方式表明電路
由IC2的⑤~(11)腳、(26)~(28)腳及其外接R20~R29、VT4~VT6及7段LED數碼管構成按時表明電路,用以表明預設的剩下的時間。VT4~VT6為數碼顯示管的推動管,用以挑選顯示屏的數據位(共3位)。
由IC2的(13)、(12)、(21)~(24)腳及其外接發光二極管LED1~LED6等元件構成功能方式表明電路。在其中LED1~LED5用于表明隔熱保溫、快煮、熬湯、熬粥和做飯等功能.LED6用于表明警報功能。
10、蜂鳴聲警報電路
蜂鳴聲警報電路由IC2的(25)腳及其外接R19、VT7、HA等元件構成。當IC2的(13)腳為低電頻時,LED6照亮;當IC2的(25)腳導出為高電平時,VT7關斷,2kHz差分信號加至HA傳出蜂鳴聲。實際操作功能鍵S1~S4,無源蜂鳴器傳出短速蜂鳴聲,提醒實際操作合理。
當過熱時,無源蜂鳴器傳出長鳴音,LED6與此同時閃耀。
