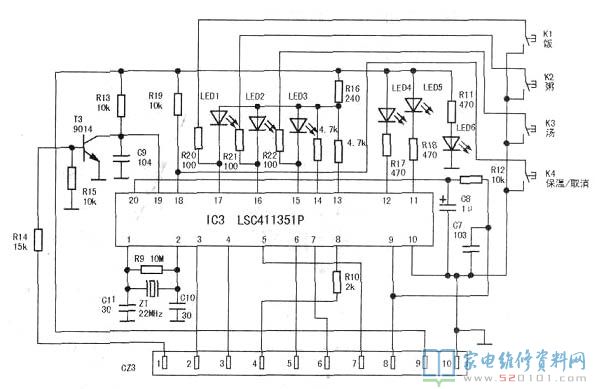

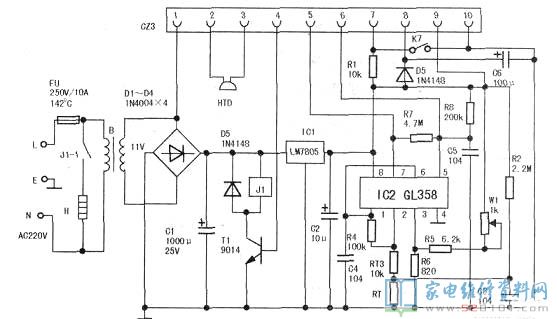

希貴GDS65 -C型電腦電飯煲選用全智能操縱,溫度精準,具備做飯、煮粥、煲湯和保溫等作用。自己依據實體制作出蓋子電路、底鍋電路各自見上圖、下面的圖。兩一部分電路選用壓接件C23聯接。整體由過熱維護、開關電源、過零檢驗、鐘表震蕩、鍋檢電源開關、底鍋溫度測量、功能鍵輸入與表明、加溫推動操縱、蜂鳴聲警報等電路構成。

1、過熱維護電路
在開關電源輸入控制回路串入超溫斷路器FU。當發熱盤H升溫出現異常或環形變壓器B毀壞短路容量擴大時,FU全自動融斷,斷開開關電源,避免燒毀電飯煲。
2、開關電源電路
AC220V市電經FU后分為雙路,一路為發熱盤H配電,另一路經環形變壓器B降血壓,造成11V溝通交流電壓,再由整流管D1~D4整流器、Cl過濾導出12V直流電電壓,供汽車繼電器11應用。與此同時,12V電壓經IC1穩壓管為5V電壓,為雙放大電路IC2配電,還根據壓接件C23⑨向微控制器IC3給予開關電源,見上圖。
3、過零檢驗電路
由T3、R13~R15、C9等構成。過零檢驗數據信號電壓根據C23①腳接在環形變壓器次級線圈,市電以10ms為周期時間的過零數據信號電壓加至T3的基極。當輸入電壓高過0.7V時,T3關斷,IC3(19)腳為低電頻;當輸入電壓小于0.7V時,T3截至,IC3(19)腳為高電平,終斷合理,即每過l0msIC3造成一次外終斷,進而使內部記時電路精確、靠譜。
4、鐘表震蕩電路
由晶振電路ZT、R9、C10、C11等構成。由ZT造成22MHz震蕩工作頻率,為微控制器IC3給予平穩輸出功率,使其內部各一部分電路相互配合。
5、鍋檢電源開關電路
由雙放大電路IC2、溫度傳感器RT(安裝在發熱盤核心處,外觀設計與隔熱保溫電飯煲磁瓦類似)、R2~R6構成。
5V經W1、R5、R6分壓后,送進IC2積分電路輸入端③腳做為標準電壓。 5V經RT與R2分壓后送進IC2正相反輸入端②腳做為較為電壓。加溫時,RT將溫度轉變變換為電壓轉變,經較為后,IC2⑦腳導出的電壓經C23⑤腳送進IC3⑥腳,經內部電路計算后由IC3⑧腳操縱Tl關斷與截至,進而操縱發熱盤的運行狀態。
7、功能鍵輸入與表明電路
由功能鍵K1~K4、R16~R22、LED1~LED5等構成。當K7合閉后,按住K1(或K2、K3),相對應顯示燈照亮,標示電飯煲當今的作用情況。R11、LED6構成指示燈電路。接入開關電源,5V直流電電壓經C23⑨、⑩腳收到蓋子電路,LED6照亮,顯示燈電飯煲已接入市電。
8、加溫推動操縱電路
由推動管T1、汽車繼電器J1、繼電器常開觸點J1-1和發熱盤H等構成。當IC3(17)腳得到開啟數據信號后,⑧腳導出高電平,經C23④腳提供Tl基極,T1關斷,Jl吸合,J1-1合閉,接入AC220V市電,發熱盤H發熱。伴隨著鍋溫的持續上升,RT電阻值也縮小,IC2②腳電壓減少,⑦、⑥腳電壓也降低。當其降至IC3內部所制定的相對應電壓時,⑧腳導出低電頻,T1截至,Jl釋放出來,Jl-l斷掉,發熱盤H終止加溫,見下面的圖。
9、蜂鳴聲警報電路
無源蜂鳴器HTD經連接器C23②、③腳收到IC3③、④腳。按住K1~K4,IC3③、④腳導出一串單脈沖電壓,使HTD傳出短暫“滴滴滴”蜂鳴聲,提醒實際操作合理。

1、過熱維護電路
在開關電源輸入控制回路串入超溫斷路器FU。當發熱盤H升溫出現異常或環形變壓器B毀壞短路容量擴大時,FU全自動融斷,斷開開關電源,避免燒毀電飯煲。
2、開關電源電路
AC220V市電經FU后分為雙路,一路為發熱盤H配電,另一路經環形變壓器B降血壓,造成11V溝通交流電壓,再由整流管D1~D4整流器、Cl過濾導出12V直流電電壓,供汽車繼電器11應用。與此同時,12V電壓經IC1穩壓管為5V電壓,為雙放大電路IC2配電,還根據壓接件C23⑨向微控制器IC3給予開關電源,見上圖。
3、過零檢驗電路
由T3、R13~R15、C9等構成。過零檢驗數據信號電壓根據C23①腳接在環形變壓器次級線圈,市電以10ms為周期時間的過零數據信號電壓加至T3的基極。當輸入電壓高過0.7V時,T3關斷,IC3(19)腳為低電頻;當輸入電壓小于0.7V時,T3截至,IC3(19)腳為高電平,終斷合理,即每過l0msIC3造成一次外終斷,進而使內部記時電路精確、靠譜。
4、鐘表震蕩電路
由晶振電路ZT、R9、C10、C11等構成。由ZT造成22MHz震蕩工作頻率,為微控制器IC3給予平穩輸出功率,使其內部各一部分電路相互配合。
5、鍋檢電源開關電路
關鍵由鍋檢電源開關K7構成。K7一端接地裝置,另一端經C23⑦腳接IC3⑤腳。當里膽放進內鍋后,K7受重能力功效合閉,IC3⑤腳為低電頻,在這里情況下操縱作用才合理。
由雙放大電路IC2、溫度傳感器RT(安裝在發熱盤核心處,外觀設計與隔熱保溫電飯煲磁瓦類似)、R2~R6構成。
5V經W1、R5、R6分壓后,送進IC2積分電路輸入端③腳做為標準電壓。 5V經RT與R2分壓后送進IC2正相反輸入端②腳做為較為電壓。加溫時,RT將溫度轉變變換為電壓轉變,經較為后,IC2⑦腳導出的電壓經C23⑤腳送進IC3⑥腳,經內部電路計算后由IC3⑧腳操縱Tl關斷與截至,進而操縱發熱盤的運行狀態。
7、功能鍵輸入與表明電路
由功能鍵K1~K4、R16~R22、LED1~LED5等構成。當K7合閉后,按住K1(或K2、K3),相對應顯示燈照亮,標示電飯煲當今的作用情況。R11、LED6構成指示燈電路。接入開關電源,5V直流電電壓經C23⑨、⑩腳收到蓋子電路,LED6照亮,顯示燈電飯煲已接入市電。
8、加溫推動操縱電路
由推動管T1、汽車繼電器J1、繼電器常開觸點J1-1和發熱盤H等構成。當IC3(17)腳得到開啟數據信號后,⑧腳導出高電平,經C23④腳提供Tl基極,T1關斷,Jl吸合,J1-1合閉,接入AC220V市電,發熱盤H發熱。伴隨著鍋溫的持續上升,RT電阻值也縮小,IC2②腳電壓減少,⑦、⑥腳電壓也降低。當其降至IC3內部所制定的相對應電壓時,⑧腳導出低電頻,T1截至,Jl釋放出來,Jl-l斷掉,發熱盤H終止加溫,見下面的圖。
9、蜂鳴聲警報電路
無源蜂鳴器HTD經連接器C23②、③腳收到IC3③、④腳。按住K1~K4,IC3③、④腳導出一串單脈沖電壓,使HTD傳出短暫“滴滴滴”蜂鳴聲,提醒實際操作合理。
