蓄水式電熱水器的基本工作原理

導言：蓄水式電熱水器的基本工作原理是貯滿水插電后，電熱水器內的加熱管將電熱水器內膽內的水加熱，當加熱到所制定的溫度時電源電路全自動斷掉，加熱管終止加熱，整體處在隔熱保溫情況。當內膽內溫度下降到某一溫度時，加熱管再度插電加熱,這類情況周而復始，便于電熱水器自始至終有開水可以用。

一、電熱水器產品構造示意圖

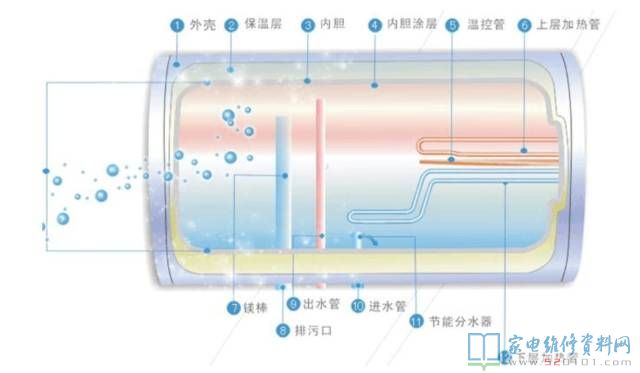

如下圖所示所顯示，其構造關鍵可分成水道和電源電路兩一部分：
1、水道一部分：滲水根據閥門單邊（只有滲水，不可以出水量）進到儲水箱內膽，下邊污水口挨近儲水箱底端，其污水口上邊有一隔板，使進到的冷水存有底端，避免冷水沖入上方危害開水溫度，排水口在內膽上方，開水比冷水輕，在水的上一部分，開水出水管也在這里，因此出水量一直熱的，要使溫水排出，務必進到冷水，提升內膽內壓力，開水才可以被擠排出。關掉污水口，即使內膽存滿開水也不會排出。流出的高溫開水，根據調整混水閥，使之出水量溫度合適應用規定。

2、電源電路一部分：電源電路的首要功能是對冷水加熱至設置溫度。

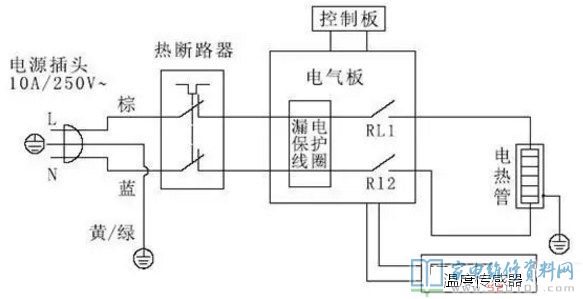

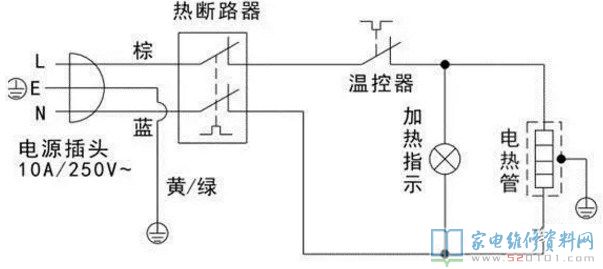

電熱水器的加熱根據加熱管來開展，溫度的設置則根據調整溫度控制器開展，電熱水器將電磁能轉化成熱能工程，發送給被加熱的新聞媒體（水），水做到預訂溫度時，溫度控制器會自動關閉電源，終止加熱。一段時間后，當溫度比設置溫度降低5℃以內時，溫度控制器會再次工作中，再次修復加熱至設置溫度，這般不斷工作中。電氣原理圖見下面的圖。

二、電熱水器零部件原理

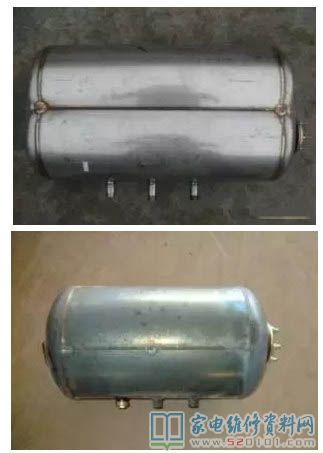

1、內膽：內膽是電熱水器的關鍵部件，立即危害工程的安全系數、性能指標和工作中使用壽命。

2、濾芯

關鍵功效取決于維護電加熱棒，電加熱棒在加熱時非常容易與水里邊的礦物產生反映，進而降低加熱棒的使用期限。

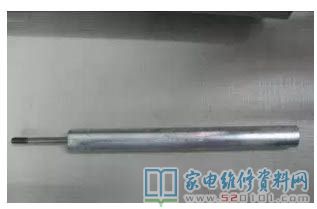

原理：因為鎂的活力超過加熱棒的鐵或銅，因而根據鎂棒的作用，使水里邊的礦物先與濾芯反映。鎂是光電催化編碼序列中電位差最少的金屬材料，生理學上無毒性。因而，用于做成濾芯維護內膽十分理想化。濾芯的多少立即影響到維護內膽時間的時間長短和維護實際效果的尺寸，濾芯越大，維護實際效果越好，維護時間越長。

3、漏電保護開關

防電墻的基本原理是運用了水自身所具備的電阻器（如國家標準要求飲用水在15℃時電阻應超過1300Ω），根據對電熱水器內通水管材質的挑選（絕緣層材料），管經和間距的明確產生“隔電墻”。當電熱水器插電工作中時，加熱內膽的水即使有電，也會在根據“隔電墻”時被水自身的電阻器損耗掉而做到將電防護的目地，使電熱水器出入水兩邊做到幾乎為零的工作電壓和0.02mA/kw下列的極薄弱電流量。

4、閥門

安全閥又稱之為止逆閥、節流閥、減壓閥等，之前在電熱水器閥門滲水是什么原因里邊詳盡的給我們做了詳細介紹，但是一些好朋友一直覺得這一閘閥依然不安全，擔心萬一哪天失效發生爆炸事故，我今天將它的構造基本原理給大伙說說，我覺得這也是消除你顧忌最好是的方法。

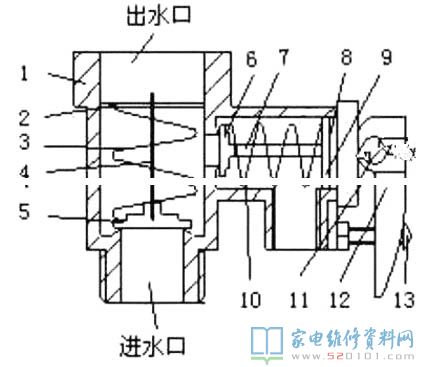

如下圖所示所顯示，閥門包括1、外殼，2、精準定位片，3、反方向截止閥門扭簧，4、反方向閥心，5、反方向截止閥門皮墊，6、閥門皮墊，7、手動式桿，8、密封環，9、工作壓力調整盤，10、閥門扭簧，11、螺栓，12、搖桿，13、安全性螺絲。
我們可以看得出實際上是包括左邊的止逆閥和右邊的閥門兩一部分組成在一起，基本原理非常簡單，便是依靠里面的壓力與彈簧彈力二者的均衡功效，做到勻速運動氣體壓強，單邊水流的目地。止逆閥根據彈簧片聯接心臟瓣膜卡在進水管處，眾所周知電熱水器內膽中是不可以沒有水的，電熱水器加熱管在長期空燒下便會使用壽命大減，因此假如哪天停水通知了，內膽中的水也不會走掉。而且加熱的情況下冷水也不會與開水相互之間混和，消耗電磁能。
閥門處的心臟瓣膜一樣卡在排水口，當內部的壓力超出額定電流（一般為0.75mpa），扭簧便會被工作壓力縮小，心臟瓣膜開啟，里邊有流水出緩解壓力，尤其是第一次剛用電熱水器的情況下很容易發生那樣的狀況，乃至流水不僅，大伙兒不必慌亂就可以了。
搖桿與手動式桿是銜接的，心臟瓣膜6是套在手動式桿上邊的，可以伴隨著手動式桿上下挪動，但是這兒必須給大伙兒注重的是一般情形下搖桿被安全性螺絲固定不動在外殼上，是不用大伙兒擰上的，更不可以在加熱的情況下隨便亂跑，但是為了避免被污垢堵塞，最好是的形式是每月將螺絲扭開，隨后帶動1次，有流水出即是一切正常，清除內膽污垢的情況下，也必須使用。
閥門歸屬于電熱水器的零配件，一般購買的過程中都是會贈予，但是大家也需要認真仔細，看表面是不是光潔、有沒有毛邊、開裂等狀況，表層涂層不可有掉落狀況，標示標記規定，與混水閥、內膽相互配合優良。

5、加熱棒

加熱棒是一種電磁能→熱能工程轉換設備，關鍵用它來對水開展加熱，其輸出功率為1500W-3000W，關鍵由發燙加熱管，空調銅管或不銹鋼鋼管，傳熱絕緣層物質輕質氧化鎂和接線端子排組成。當插電時，電流量使發燙加熱管發燙，發熱量根據電加熱器將儲在內膽的水加熱，加熱管由三層組成，最里邊為加熱管，正中間為耐熱絕緣層氧化鎂粉，表層為不銹鋼鋼管（英格萊800金屬軟管能承受1357-1385°C高溫） 。加熱管為立即發燙元器件，耐熱絕緣層鎂粉具有在持續高溫下絕緣層功效，以確保加熱管的安全系數。
檢驗方式：①數字萬用表在打在電阻器×10檔，量兩邊子間電阻器，一切正常時在規范便差范圍內（307Ω～358Ω以1500W為例子），無窮為加熱管燈斷掉路，需拆換，過小為加熱管衰老，輸出功率減少，需拆換。②數字萬用表在打在電阻器×10檔（或2MΩ檔），紅直流電流表接接線端子，黑電筆接安裝盤，測得電阻值應超過2MΩ，不然判為絕緣層壞，需拆換，防止走電。

6、溫度控制器

如下圖所示所顯示，現用溫度控制器均為液態脹大式構造。運用液態有熱漲冷縮的特點，溫度控制器將獨特液態密封性在探管和毛細血管構成的密封腔中，探管插進待溫度測量位置，當此處溫度上升探管中液態脹大，并沿毛細血管挪動至尾端，脹大的液態使膜盒變形后促進接觸點，使控制電路斷掉，終止加熱。調整溫度控制器旋紐，也就是調整將接觸點斷掉的偏移量，而此位移量與傳感的溫度成特定占比。當溫度降低后，脹大后的液態會逐步變小容積，接觸點又回應到關斷情況，加熱管從頭開始加熱，這就是溫度控制器操縱溫度的基本原理。當內膽的溫度做到額定值時，液體受熱變形穿過毛細血管頂起桿杠板，銅片當然彈起來，斷掉兩方面，終止加熱。當溫度降低到設置溫度的5℃以內時，液體熱縮，桿杠板全自動回彈力并壓下去彈簧至A點，電源電路再次合閉，逐漸加熱，完成隔熱保溫作用。
檢驗方式：量導通，拆下來電極連接線，數字萬用表打進電阻器×10檔，調零后，用直流電流表測兩邊子應是關斷，不然判為毀壞，需拆換（可調溫度控制器要把旋紐轉至最高溫部位精確測量）。用直流電流表精確測量兩邊子與塑料外殼應是不導能，不然判斷為毀壞，需拆換。

7、過熱保護裝置（熱隔離開關）

基本原理是當內膽溫度做到88或91時，銅片遇熱形變往上彈，頂起絕緣層頂桿，斷掉兩方面完成防過熱維護。當雙極斷掉需校準時，務必手動式啟動手動式復位開關，并且用萬用表測量兩方面是不是互通。
檢驗方式：拆下來電極連接線，數字萬用表打進電阻器×10檔調零后，用直流電流表精確測量兩邊子，常態化為關斷，不然為毀壞，需拆換，用直流電流表精確測量接線端子與塑料外殼應是不關斷，不然為毀壞，需拆換。

8、漏電保護插頭電源開關

其基本原理是運用漏電保護器內部設備，當電熱水器有短路或負荷電流量大于額定電壓的時候會全自動斷電，斷開開關電源，防止傷亡事故。

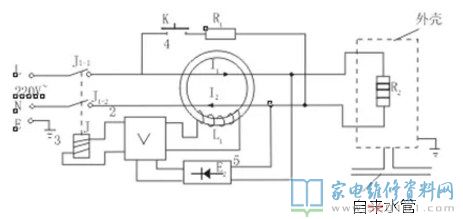

檢驗方式：插電后按實驗按鍵，漏電保護器應該馬上斷電。校準后撥下電源插頭，數字萬用表打在電阻器×10檔，紅直流電流表接電源插頭一端子，黑直流電流表連續線接線端子，電源插頭接線端子與連線尾端接線端子應一一對應關斷（L、N、G）；四線的漏電保護插頭插電后用深藍色布線端與過熱電源線端相觸碰，漏電保護器應該馬上顫動閘，按住復位開關指示燈應是亮著。漏電保護插頭線所有從電熱水器上拆下來后校準，數字萬用表打在×10K檔（或2MΩ檔），隨意兩電源插頭接線端子間電阻值取決于7MΩ以上。原理圖如下所示：
