滾筒自動式洗衣機配有多個清洗程序流程,發生的常見故障也較繁雜

滾筒自動式洗衣機配有多個清洗程序流程，發生的常見故障也較繁雜。文中以小鴨子--圣吉奧TEMA832型滾筒自動式洗衣機為例子，詳細介紹其維修方式。

1、斷開開關電源，查驗單速電動機電源插頭是不是松脫。
接觸不良現象經常造成電動機不可以運行。這是由于洗衣機在作業環節中的經常振動，導致洗衣機電動機的操縱輸電線接線端子掉下來或松脫，導致電動機不可以運行。
清除方式：開啟洗衣機后蓋板，將盛水筒底端電動機的操縱輸電線接線端子與電動機的插線座指向部位插牢，并查驗電動機電源插座中插片，應不被頂出。

2、按住洗衣機的不加溫電源開關。
按住該電源開關是冷洗，不按住該電源開關是加溫洗。在設置程序流程時，洗衣機處于加溫情況，程控器電動機兩邊無工作電壓，洗衣機僅對電加熱器工作中。由于洗衣機逐漸加溫時，加熱時間不會受到程控器操縱，僅開展溫度操縱，一般至少要用30分鐘上下。

3、將程控器旋紐按順時針轉動
旋到排水管道情況(第21格)，這時滾桶洗衣機內筒應低速檔正、反向運行，邊排水管道、邊轉動。假如洗衣機僅開展排水管道，電動機仍不工作中，則表明該常見故障并不是由水位開關和環保節能電源開關造成的，由于在這里情況下，洗衣機工作中是由程控器接觸點5T立即插線，根據程控器、電力電容器、單速電動機推動工作中的，與水位開關和環保節能電源開關不相干。因此應查電力電容器、程控器、單速電動機是不是毀壞或與之聯接的輸電線是不是不正確。

4、查驗水位開關。

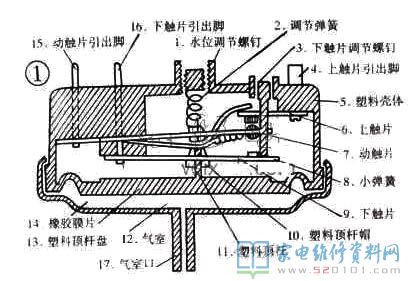

用萬用電表的電阻攔精確測量水位開關的倆對常開觸點“11-14”、“21-24”是不是合閉接入，這時的進水流量要做到高水位線的額定值水位線，即洗衣機內筒的半徑約2／3處。若倆對常開觸點未接通，表明水位開關損壞，應拆換或調節圖1的水位開關。

5、查驗鋼琴鍵電源開關。

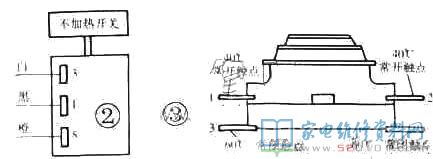

若精確測量水位開關的倆對常開觸點已合閉，洗衣機仍不清洗，可查驗不加溫電源開關的聯接輸電線是不是恰當或其開與關、常閉點的接入或斷掉是不是恰當準確無誤，如下圖2所顯示。

6、開啟洗衣機后蓋板
斷開開關電源，拔出溫度控制器的倆對接觸點上的輸電線，用數字萬用表電阻攔精確測量倆對接觸點，如下圖3所顯示。溫度控制器40℃常開觸點“1—2”應呈合閉情況，60℃常閉點“3—4”應呈短路情況，假如溫度控制器出現異常，則應更換新的溫度控制器。拆換時，應將洗衣機內的水放干，將溫度控制器從烘托上取出來，將新的溫度控制器的溫度傳感器金屬材料的邊緣，順著烘托塞緊，并安裝堅固，使之不容易滲水，隨后將倆對接觸點上的輸電線相匹配插牢。
7、查驗電動機
假如程控器運行一切正常，應再認真觀察迅速旋轉時接觸點上能否有火苗造成，如果有火苗而電動機不轉，則可能是電動機毀壞或移相電力電容器有常見故障。
查驗電動機時，先拿手旋轉傳動系統傳動帶，應旋轉靈便，無卡帶狀況，不然應先維修設備故障。如果有標準，可以用一臺新的電動機替代原電動機實驗。
可以用數字萬用表的歐母擋或用電量橋精確測量電動機的電阻測量。滾筒自動式洗衣機選用單速電動機，它有2套繞組，一組為清洗繞組，選用十二極繞組，輸入功率為250W，轉速比為450r／min；另一組為二極繞組，輸入功率為650W，轉速為280r／min。單速電動機接線端子排路線如下圖4所顯示。

圖內“4”為2個繞組的公共點，清洗繞組“3-4”中間和“6-4”之間的電阻測量應是63Ω上下，脫干繞組的主繞組“2-4”中間應是11Ω上下，運行繞組“5～4”中間應是32Ω上下。如精確測量結果與以上電阻值不一致，則短路故障點即產生在電阻值較小的那一個繞組內。
