水氣聯動裝置包含水控機裝置和氣控裝置

水氣聯動裝置包含水控機裝置和氣控裝置，原理便是檢驗到充足的沖擊性壓力時，運行燃氣機械設備電源開關（斗笠墊），運行電源電路（一般為撥動開關）從而運行電動機、電子點火器和真空電磁閥。

一、框架圖

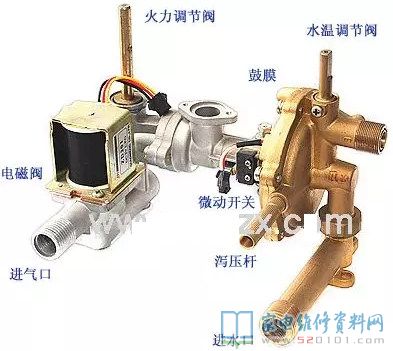

水氣聯動裝置（別名水氣聯動閥）包含水控機裝置和氣控裝置，關鍵構件有：進風口、瀉壓閥座、錐形管、耳鼓、溫度調節閥門、頂桿、撥動開關、火力點調節閥門、真空電磁閥、進風口等。家庭用迅速燃氣電熱水器水氣聯動裝置如下圖所示。

水控機、氣控裝置
1、氣控裝置由閥門部件構成，操縱燃氣的開閉和燃氣總流量，又被稱為火力點調節閥門。
2、水控機裝置是操縱出水量的裝置，又被稱為溫度調節閥門。

二、水氣聯動裝置原理
水氣聯動裝置的功效是確保在壓力充足，且被引入換熱器流動性時，燃氣操縱閘閥才可以開啟；而當流水終止或工作壓力不夠時，全自動斷開燃氣的氣路通道，避免因少水而燒毀機器設備，即通常常說的“水到，氣到”。
原理簡易地說，便是檢驗到充足的沖擊性壓力時，運行燃氣機械設備電源開關（斗笠墊），運行電源電路（一般為撥動開關）從而運行電動機、電子點火器和真空電磁閥（燃氣電子器件閥，留意，氣道路上有兩條閘閥，這也是安全性的規定，也是國家行業標準的強制規定）。 如今常見的水氣聯動裝置關鍵有二種：一種是工作壓力式，另一種是壓力差式。水氣聯動裝置原理如下圖所示。

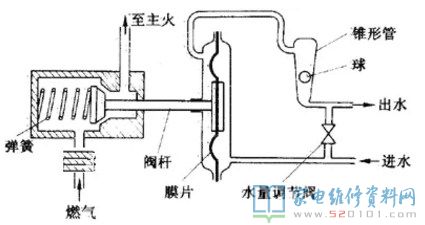

1、壓力差式：選用塑料薄膜兩邊水的壓力差的基本原理，它的供水管道設定了節流孔（文丘里噴嘴），當流水過節流孔時，在膜的兩邊造成壓差，由壓力差來打開和關掉燃氣閥 瓣。因為節流孔的公稱直徑是確定的，因此在單位時間內穿過節流孔的水越大，則通過節流孔時水的流動速度就越來越快，依據伯努利原理，節流孔兩邊所制造的壓差就越大， 由閥座調壓閥瓣，使閥門打開的水平也就增加。確保了在電熱水器的供熱量范圍內，電熱水器的氣溫維持基本上平穩，不會時冷時熱。當進水閥關掉，水終止流動性時，薄 膜兩邊的壓差消退，活塞閥在扭簧的效果下校準，斷開了主燃燒機的氣路，主燃燒機發動機熄火（這時若有文火燃燒機則維持以前的點燃情況）。壓力差式水氣聯動閥既可用以前風格，又可用以后風格。
水氣聯動閥是連接水道和氣路的一個關鍵構件，應取用特性較好的原材料作防水防火塑料薄膜外，還需從構造上把水道和氣路嚴苛分離，那樣即使防水防火膜損壞水也不會進到燃氣管路。
2、干簧管（或霍爾元件）式：選用磁瓦磁感應干簧管（霍爾元件）。電熱水器進水口內安裝磁瓦，開啟進水閥出水量做到設計值時，磁瓦掉轉磁感應點，干簧管就合閉，控制回路接入，燃氣閘閥 開啟，電熱水器點燃。
