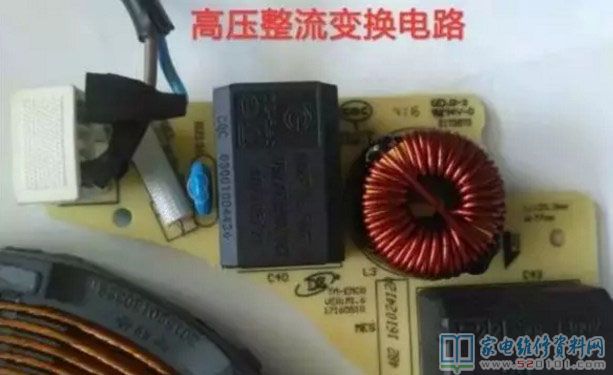

LC振蕩逆變電源電路

簡單的說，該電路將電壓經電容器，電感器濾掉電力網中殘渣，而后經整流器變為310上下的直流電源，提給予給電磁線圈盤和IGBT管做為一切正常工作中電壓關鍵元器件：電容器，電感器，氧化鋅壓敏電阻，保險絲管，橋堆。

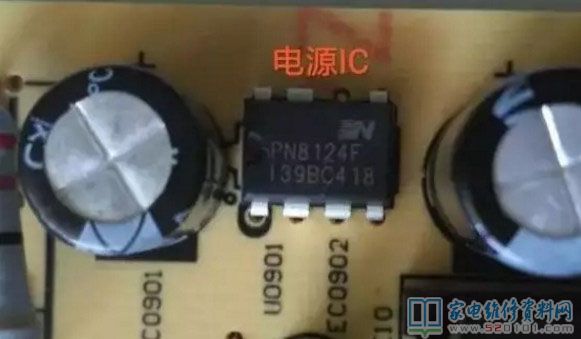

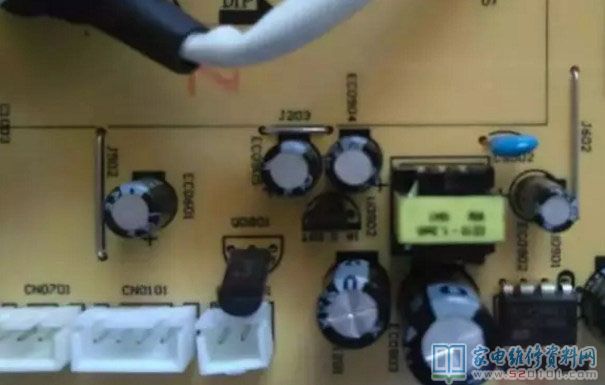

二、低電壓電源穩壓電路
該電路便是把前邊模塊電路導出300V以內的直流電電壓，再經電源開關電路降血壓和穩壓管后導出電滋爐所須要的低電壓開關電源。

18V和5V就是以這兒來的，這一電路涉及到的物品多。

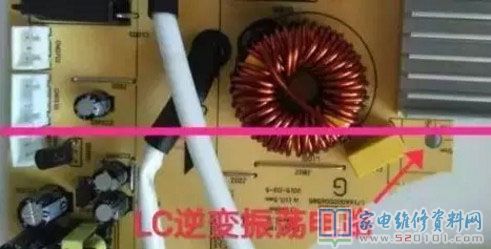

三、LC振蕩逆變電源電路
LC振蕩逆變電路是電滋爐的工作中電路，根據IGBT的關斷與截至，讓電動機在電磁線圈盤與高頻率電容器（0.2uF電容）間產生振蕩，在鐵制底鍋產生渦旋加溫。

元器件主要是整流管（IGBT），勵磁線圈，高頻率電容器等。

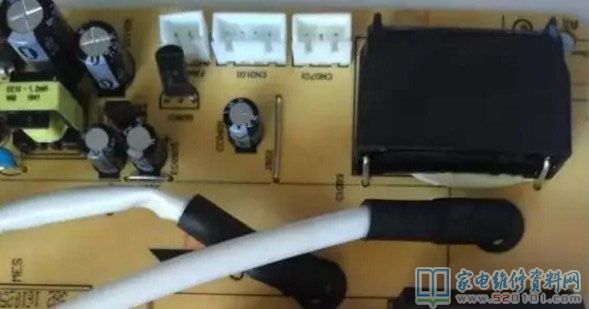

四、同歩檢驗電路
同歩檢驗電路是以電磁線圈盤與高串聯諧振電容并聯電路兩邊檢到同歩數據信號，經整形美容變大后操縱IGBT的G極的推動電壓，使加進IGBT的G極電源開關脈沖電壓的前沿性與C極最高值電壓的后沿維持同歩。

品牌形象的說：便是抽樣，送樣，比照實行。

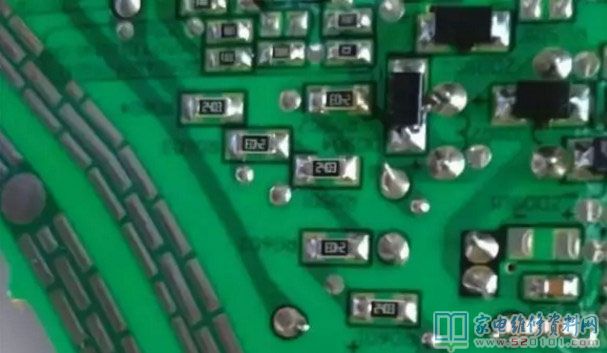

五、振蕩鋸齒波形成電路
振蕩鋸齒波形成電路的首要功用是依據同歩檢驗電壓與CPU轉化成的推動操縱電壓產生一定的鋸齒形波電壓來推動后續電路。

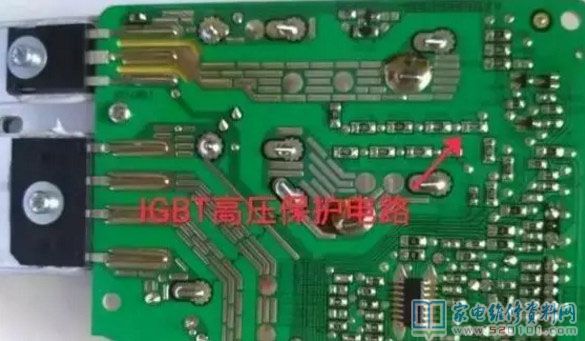

六、IGBT髙壓維護電路
簡單的觀點，便是維護IGBT電路，文雅的觀點便是：檢驗IGBT的反峰逆程脈沖電壓，維護lGBT不會受到毀壞。

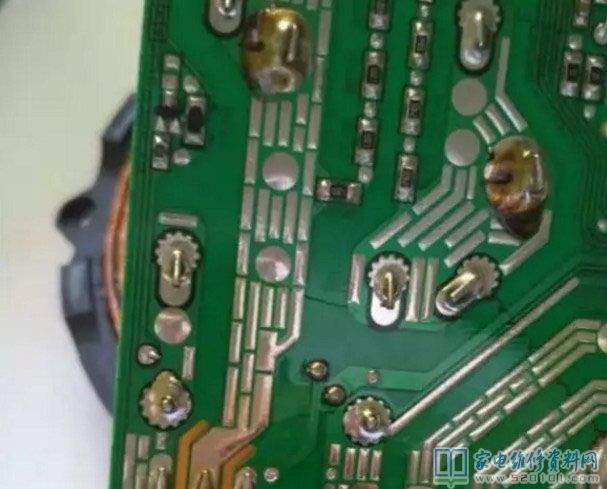

七、浪涌保護電路
浪涌保護電路是在220v溝通交流鍵入電壓突然冒出浪涌保護器電壓時，換句話說有時電壓像波浪紋一樣涌回來，這個時候浪涌保護電路將監測到的電壓數據信號送至集成化電路，隨后由集成化電路導出數據信號使IGBT截至，電滋爐停止工作。

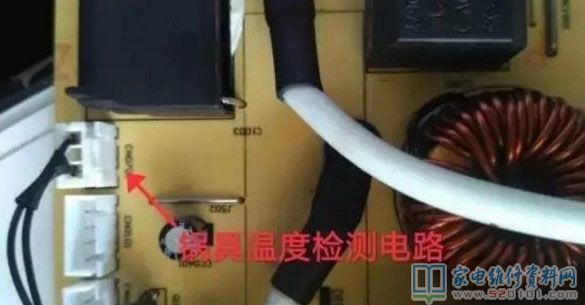

八、炒鍋溫度測量電路
便是根據電磁線圈盤中間的溫度傳感器電阻值的轉變進而維護電滋爐不會受到高溫毀壞。有太熱維護和空燒維護兩一部分。

九、IGBT溫度測量電路
炒鍋溫度測量電路一樣，也是運用溫度傳感器溫度轉變維護IGBT，一般IGBT溫度傳感器都放到IGBT下邊，拆卸散熱器才可以看獲得。

也有離心風機推動電路，蜂鳴器驅動電路這些，這種電路相對而言，沒有那么關鍵，也不太繁雜就忽略。
