檢修一臺長城牌觸碰電滋爐,常見故障

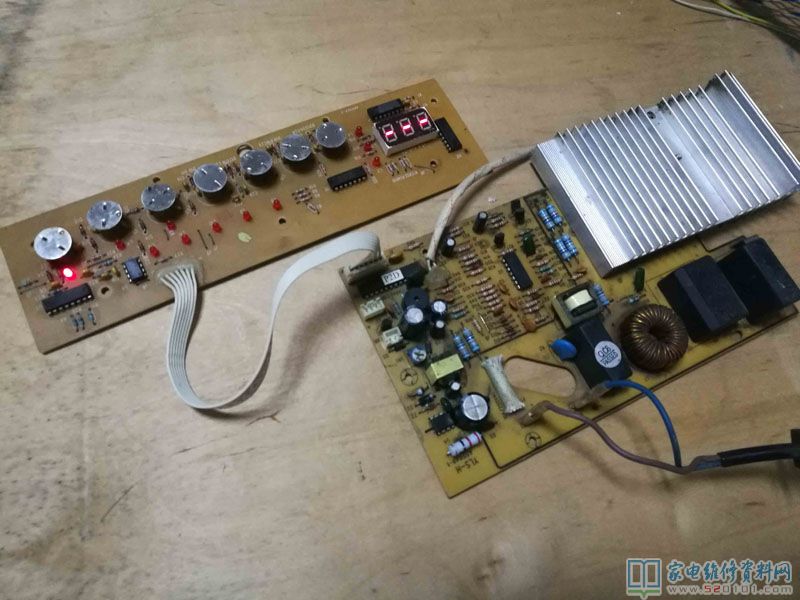

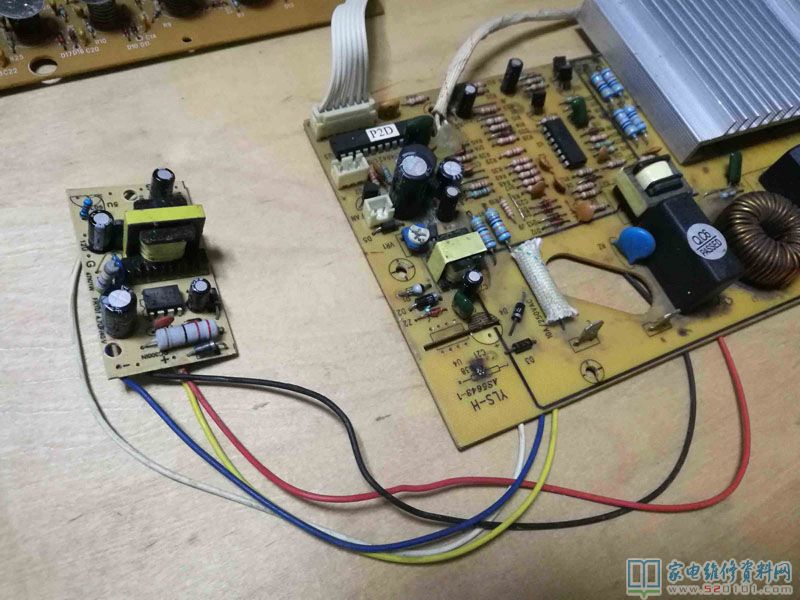

檢修一臺長城牌觸碰電滋爐，常見故障主要表現為插電無反映，拆卸查驗，看設備時代比較悠久，電腦主板印上的日期是05年6月，但是之前的產品品質或是很出色的，線路板還挺新的，測5V、18V無工作電壓。此機之前P過一次，是副開關電源壞掉，換了個控制模塊，原開關電源芯片被強上一任維修人員拆卸了。

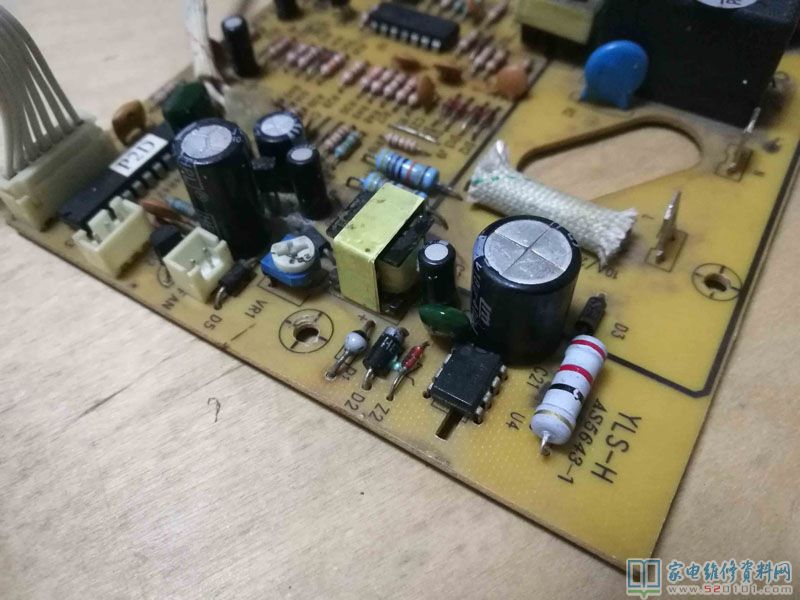

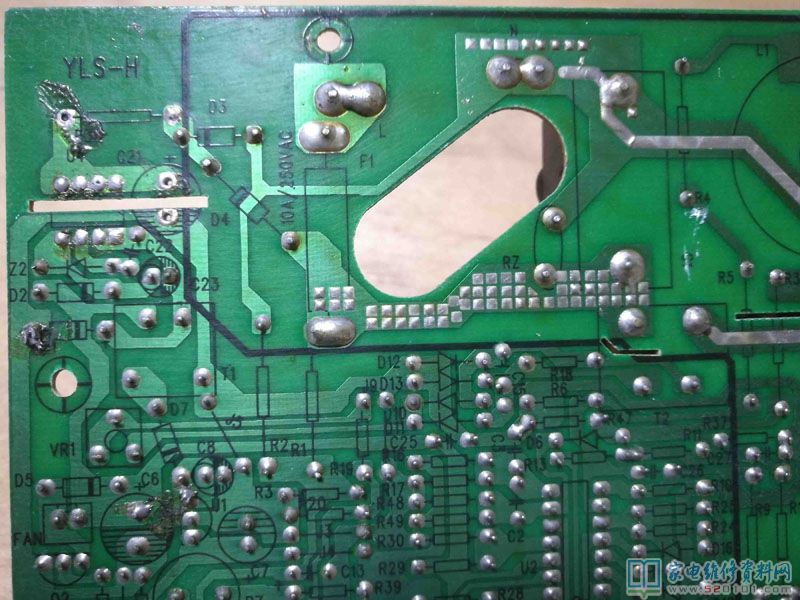

一見到圖中中這類然后很多根線的控制模塊就感覺難受，立即修補原電源電路該多么好。看過下副開關電源芯片周邊正本，又從背面看過一下，背面PCB上印著正本部位和編號，那樣的設計方案確實挺不錯的，和看原理圖類似。從電源電路看來，整流器過濾后的300V經限流電阻后進到芯片5、6、7、8腳，芯片1、2腳接地裝置，3、4腳中間接有穩壓極管，我懂得了，這一芯片一定是VIPer12A。

堅決換掉22歐限流電阻，400V大電解法，12A芯片。

插電檢測，了解的滴的一聲想到，5V、18V恢復過來。

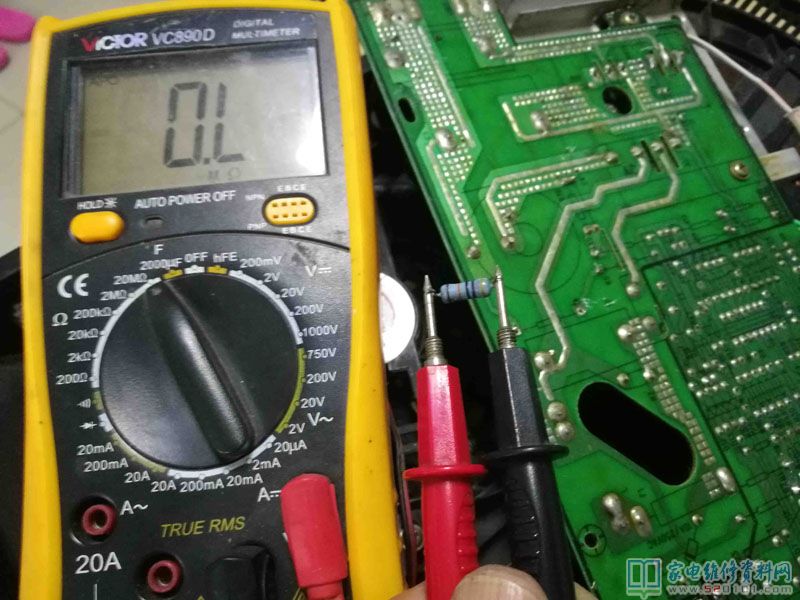

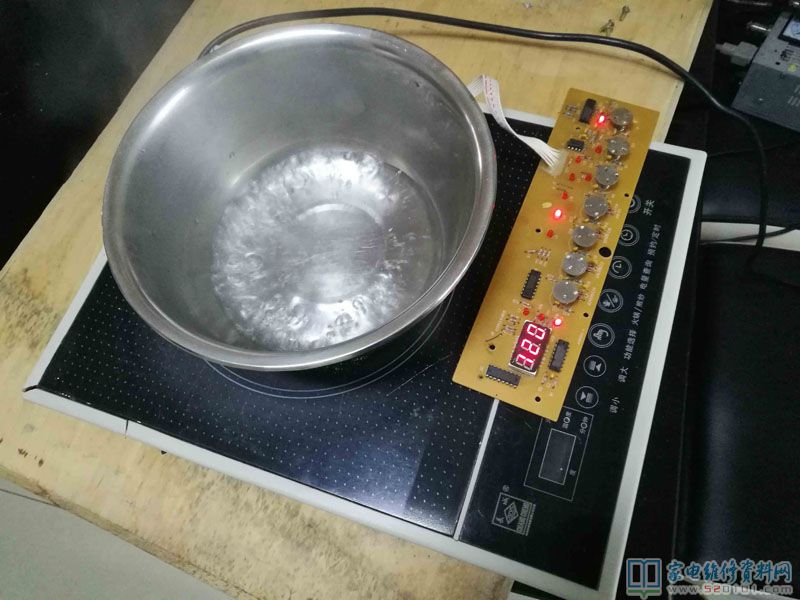

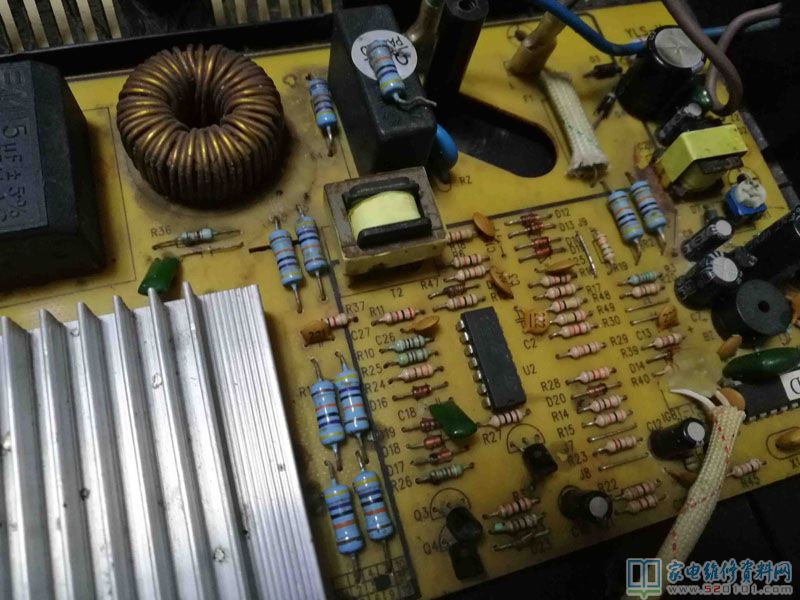

安裝結束，燒開水檢測，想不到警報不加溫。憑工作經驗直撲大電阻器，果真略見一斑，同歩電源電路470K無窮。

這一電滋爐全部的大電阻器全是一樣的470K，但是倒是挺齊整的，拆換時也便捷方便。

再度插電檢測，設備修補。
