九陽JYC

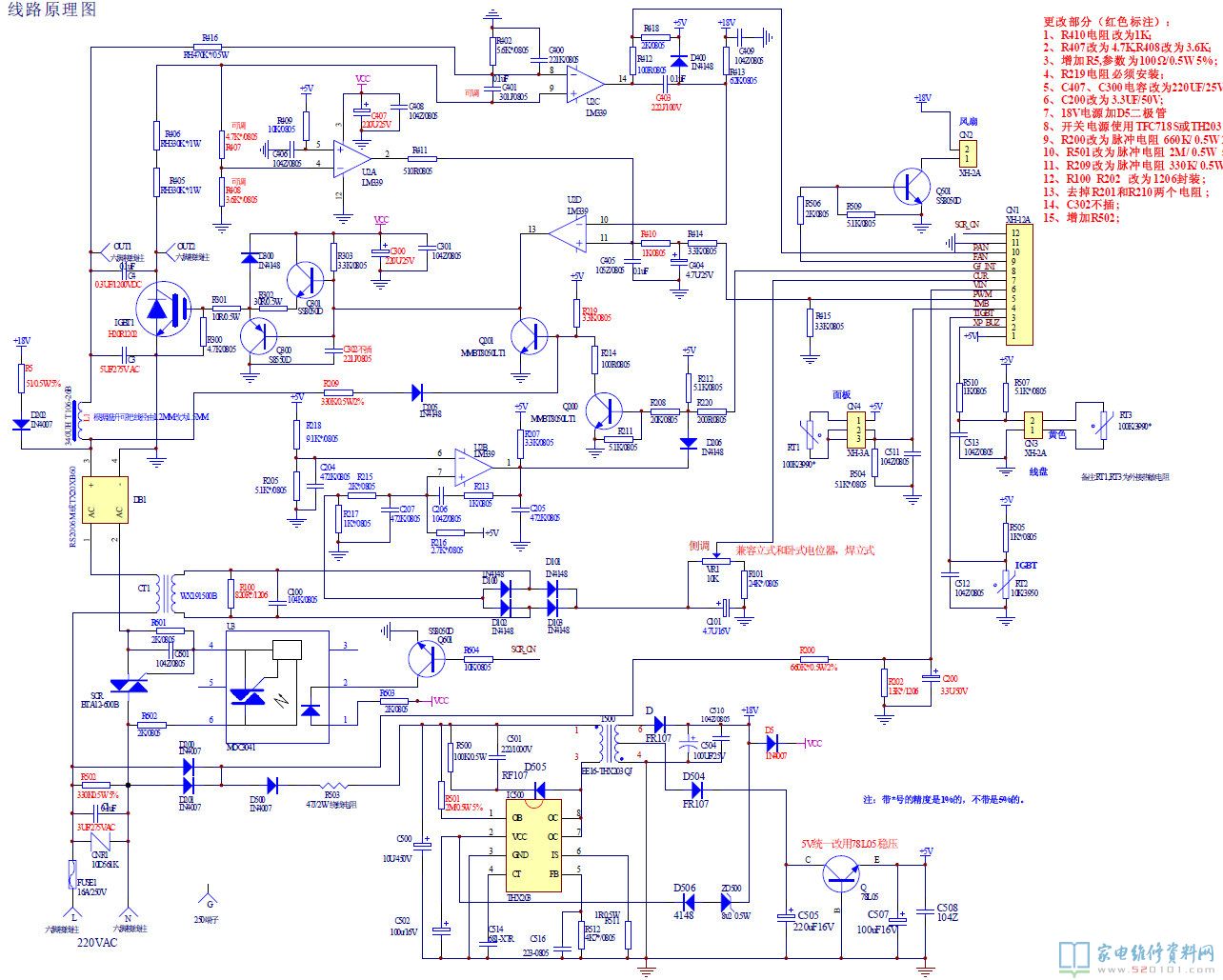

接修一臺九陽JYC-21CS51電滋爐，常見故障是開機按加溫功能按鍵，表明“E0”，不加溫，但風機轉，由此了解是內電源電路問題。此磁感應看原理圖（九陽JYC-21CS51電磁爐主板電路圖在線下載），如下圖所示。

測300、18、5伏，一切正常。最先猜疑同歩電源電路，查R416 R405 R406，都沒什么問題。電阻R402 R407 R408也在路測了，一切正常。還記得有人說LM339(8){9}間電容器也可以造成E0，焊下C401,測其不走電，它下邊都沒有膠黏劑。
再查促進級，除掉線盤，線盤處接60瓦日光燈。LM339的(13)腳導出促進數據信號，測其電壓，靜態數據、開機全是0.2伏上下，該腳還接有實行維護作用的三極管Q201,測Q201基極，有0.67伏電壓，表明它飽和狀態了。一切正常時開機后Q201應截至，運作時也應該有短期內的截至，便于電源電路檢驗運行。測它的前面Q200C極，也是有0.67伏電壓，Q200沒有飽和狀態，僅有Q200飽和狀態，Q201才可以截至。在板上粗測Q200 Q201應當一切正常。沿著Q200的基極，過電阻器R208是接5伏的，要想Q200飽和狀態，這里電壓要貼近5伏，測該點電壓接近0伏。這里電壓低和CMU相關，但這里到CMU沒有旁路電容，連線也沒斷。由于電燈泡替代了線盤，決策斷掉這里到MCU的連線，不許MCU導出飽和狀態數據信號，看會怎么樣。開機測Q201基極，基本上沒有電壓，但測其C極,電壓依然低。看來是LM339的（13）腳導出電壓低。
危害（13）腳的是（11）（10）腳電壓，測（10）腳6伏多，測（11）腳，貼近0伏。(10)腳是正相反鍵入端，難怪（13）腳電壓低。測（11）腳接的電容器C404 C405也不走電。但（11）腳電壓還受（2）腳電壓危害，（2）腳是限定反壓極高導出端，當反壓超出一定水平 ，（2）腳電壓降低，鼓勵輸出功率減少，反壓降低。（4）（5）腳危害（2）腳電壓，測（5）腳，5伏，測(4)腳，3伏上下，（5）腳是正相端，按理說（2）腳應當引路，不危害（11）腳電壓，但無法明確。決策斷掉（2）腳到（11）腳的連線，看如何。斷掉，測（11）腳電壓，修復到5伏多。看來是LM339壞掉，拆換LM339后調試，一切正常。
