TM-S1-09B電腦主板

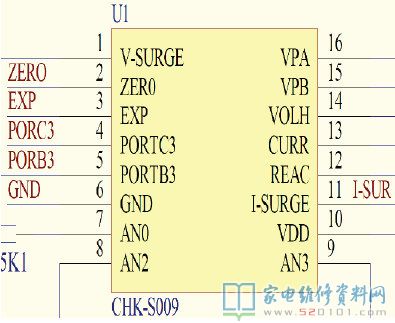

此常見故障維修步驟適用美的TM-S1-09B電腦主板，本主板選用三洋主板芯片CHK-S009，實際管腳作用與評測電壓值如下圖所示（以220V 為例子，各管腳在待機狀態）。

靜態數據電壓如下所示：
10 腳為5V 電壓點：5.0V-5.1V；
16 腳Va：2.7V 上下；
15 腳Vb：2.5V 左右，
Va,Vb 壓力差在0.15V 上下；
1 腳電壓（浪涌保護器檢測口）：1.0V 上下；

在靜態數據下，如各點電壓誤差比較大，則視作異常情況。

一、TM-S-09B線路板的常見問題維修流程表

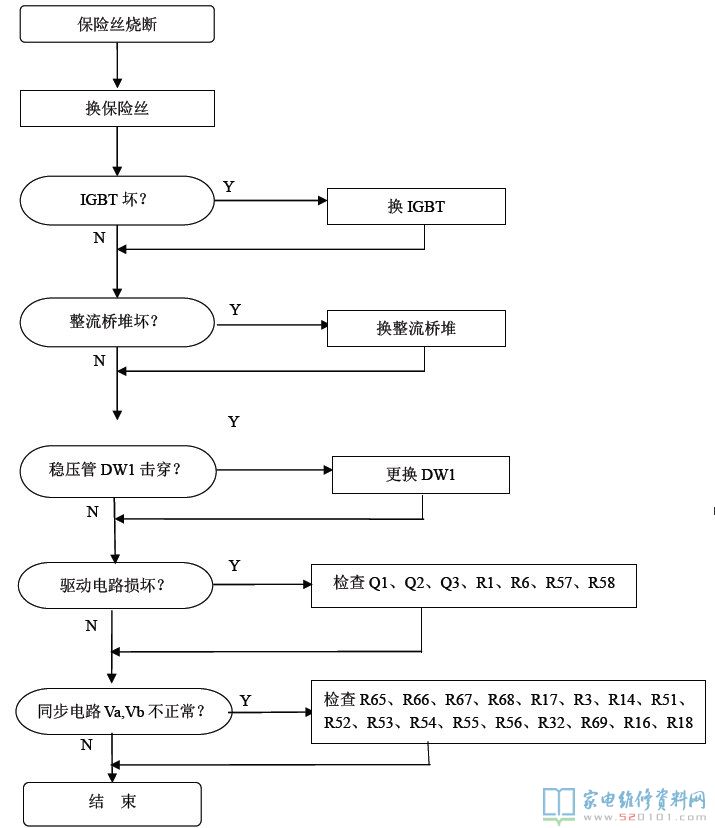

1、炸機常見故障

對于炸機的關鍵清查：

（1）、拆換熔斷絲，用數字萬用表二極管汽車檔位，先檢測IGBT 是不是一切正常后再去明確橋堆、穩壓二極管DW1 是不是損壞；
（2）、檢測光耦電路是不是一切正常（用數字萬用表二極管汽車檔位關鍵檢測三極管Q1、Q2、Q3 是不是被穿透）；
（3）、檢測同歩導出電壓是不是一切正常（以220V 為規范Va 電壓在2.7V 上下，Vb 電壓在2.5V 左右，兩電壓誤差在150mV 上下）。
（4）、如以上元器件及數據信號一切正常后，可通電開展衰老。

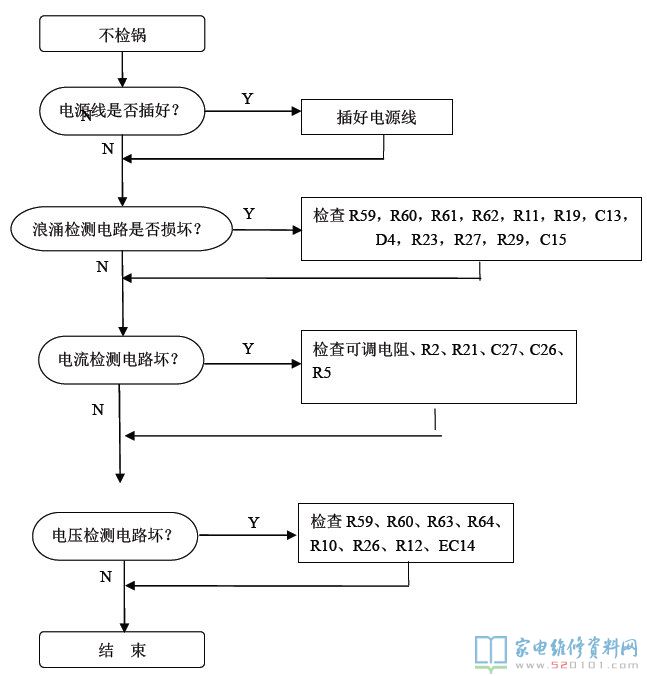

2、不檢鍋常見故障

對于不檢鍋的關鍵清查：

（1）、檢查電源插頭是不是插好；
（2）、檢查浪涌保護器檢測電源電路，電阻器、電容器是不是有什么問題
（3）、檢測電流量檢測電源電路是不是發生過電流狀況，檢查電容器，電阻器；
（4）、檢測電壓檢測電源電路，VIN 在3.0V 上下。

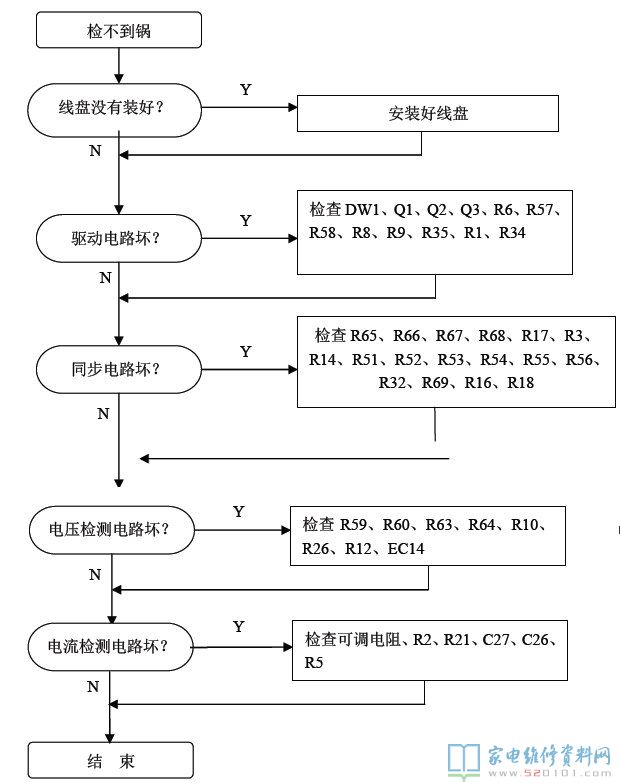

3、有檢鍋聲，但檢不上鍋

對于有檢鍋滴答聲，但檢不上炒鍋：
（1）、檢查電磁線圈盤是不是裝好；
（2）、檢測光耦電路是不是一切正常（用數字萬用表二極管汽車檔位關鍵檢測三極管Q1、Q2、Q3 是不是被穿透）；
（3）、檢測同歩導出電壓是不是一切正常（以220V 為規范Va 電壓在2.7V 上下，Vb 電壓在2.5V 左右，兩電壓誤差在150mV 上下）。
（4）、檢測電壓檢測電源電路是不是恰當（以220V 為規范，集成ic7 腳電壓在3.0V 上下）；
（5）、檢測電流量檢測電源電路是不是恰當（檢查可變電阻、R2、R21、C27、C26、R5）。

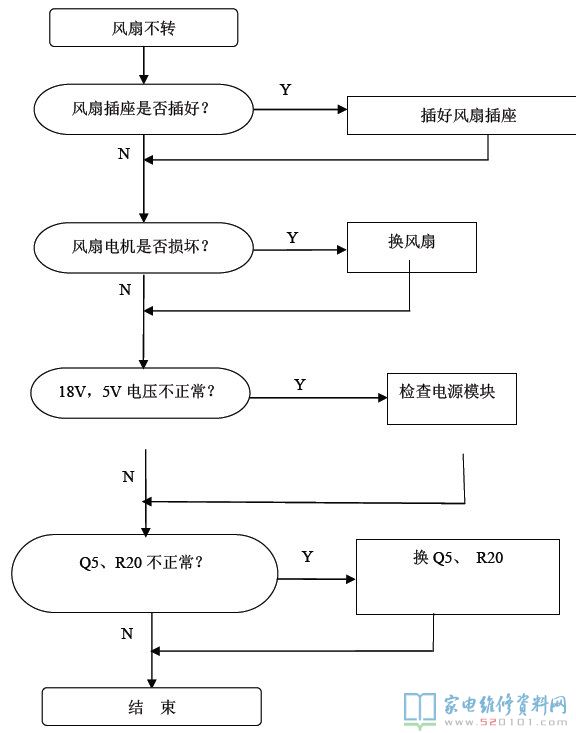

4、不轉

離心風機不轉：
（1）、檢查風機電源插座是不是安裝好；
（2）、拆換離心風機，看是不是為離心風機本身?yè)p壞；
（3）、檢測離心風機電源插座處18V（通常為19V 上下）是不是導出一切正常，假如稍低，檢測電路；
（4）、檢測三極管Q5，R20 是不是完好無損；
（5）、 通電無反映

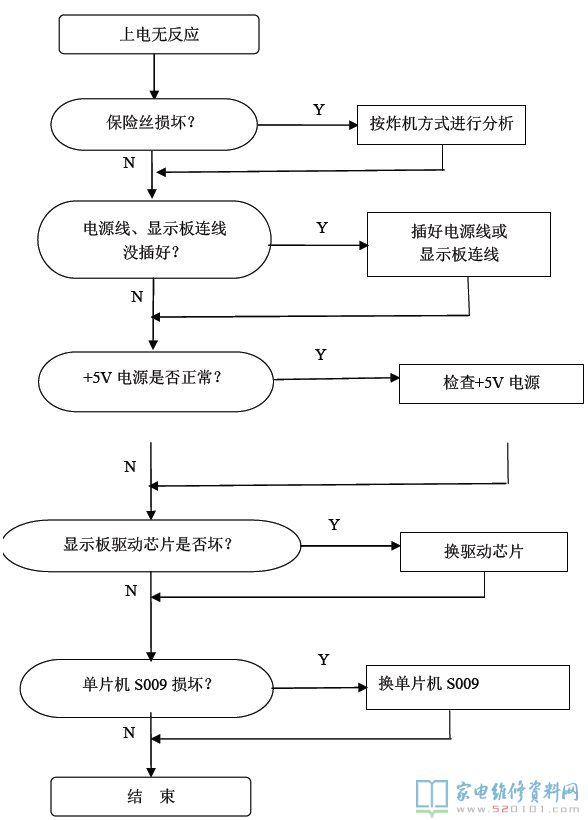

5、 通電無反映

通電無反映
（1）、最先檢測熔斷絲是不是損壞，假如損壞，則按炸機開展剖析；
（2）、檢查電源插頭、表明板是不是插好；
（3）、假如都完好無損，檢測5V 電壓導出是不是一切正常，假如異常則檢測電源模塊；
（4）、檢查表明板集成ic是不是損壞；
（5）、檢查單片機設計是不是連焊、損壞。

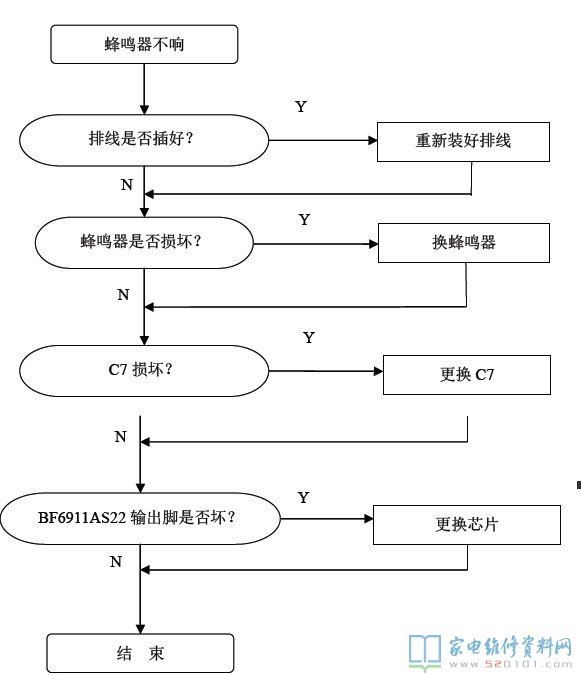

6、無源蜂鳴器不響

蜂鳴器不響：
（1）、最先檢測電腦主板與表明板線排是不是插好；
（2）、檢查無源蜂鳴器是不是損壞，如損壞拆換4KHz 的無源蜂鳴器；
（3）、檢查C7 電容器是不是損壞；
（4）、檢查BF6911AS22 是否有導出，假如導出腳損壞，則拆換集成ic。

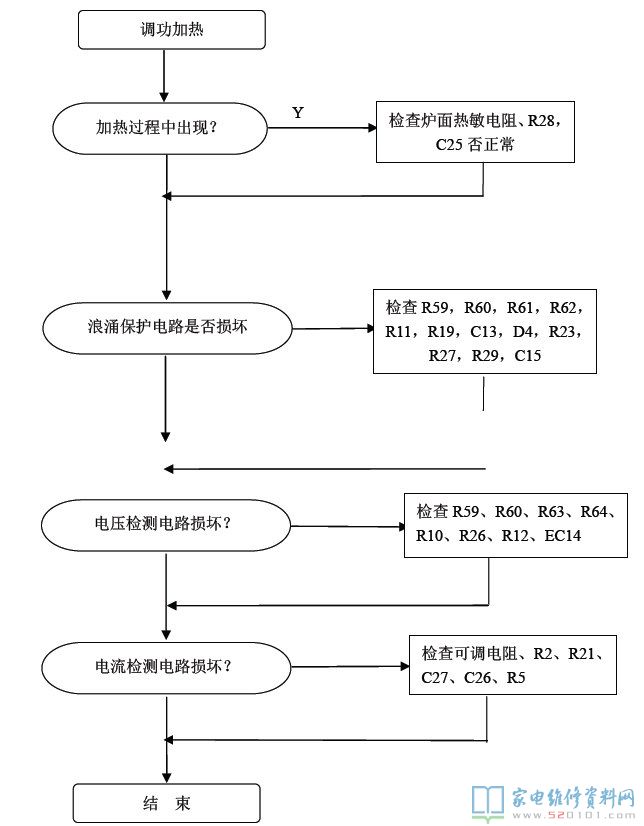

7、調功加溫

調功加熱：
（1）、如果是加溫操作過程中發生，則檢查爐腔溫度傳感器、R28， C25 否一切正常；
（2）、如不一啟動就發生，則檢浪涌保護電源電路是不是損壞，檢查R59，R60，R61，R62，R11，R19，C13，D4，R23，R27，R29，C15；
（3）、檢查電壓檢測VIN 是不是一切正常，異常則檢查R59、R60、R63、R64、R10、R26、R12、EC14；
（4）、檢測電流量檢測電源電路是不是損壞，檢查可變電阻、R2、R21、C27、C26、R5；

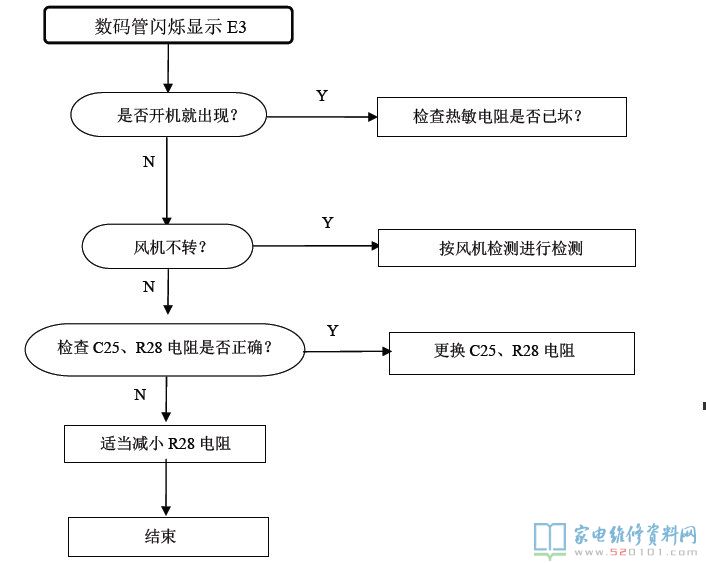

8、閃動表明E3

閃動表明E3：
（1）、最先檢查，是不是通電未加溫就表明E3，如果是則檢查溫度傳感器是不是損壞；
（2）、假如加溫操作過程中發生，檢測離心風機是不是旋轉，如果不轉，按檢測離心風機流程開展檢測；
（3）、離心風機一切正常，則檢查C25，R28 電阻器是不是有損壞，如果是則拆換電阻器；
（4）、假如依然發生E3，可以適度減少R28 電阻器。

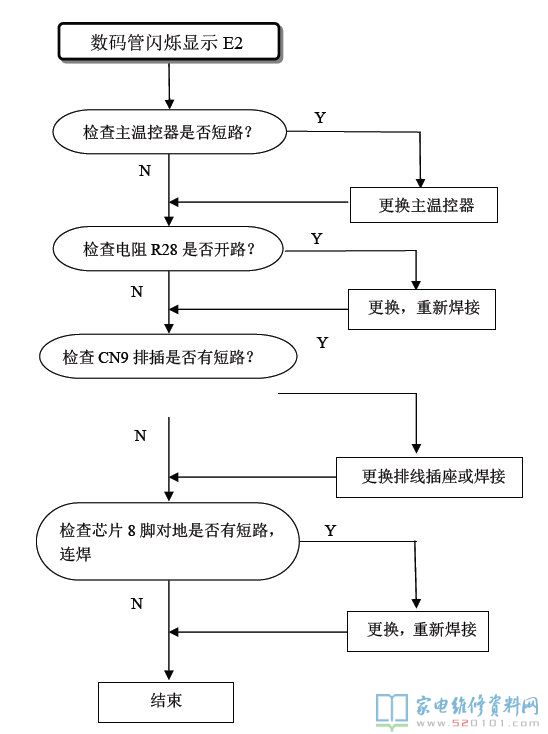

9、閃動表明E2

數碼顯示管閃動表明E2：
（1）、檢查主溫度傳感器是不是已短路故障；
（2）、檢查電阻器R28 是不是引路；
（3）、檢查表明板線排是不是有短路故障,如果有短路，拆換線排電源插座或焊開連錫；
（4）、檢查集成ic8 腳對地是不是有短路故障，連焊。

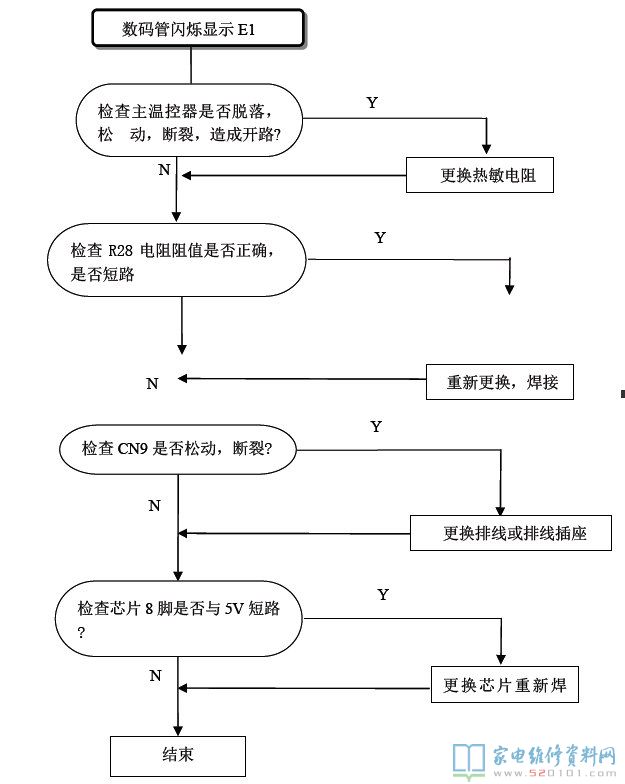

10、閃動表明E1

閃動表明E1：
（1）、檢查主溫度控制器是不是松脫、掉下來、破裂導致引路；
（2）、檢查R28 電阻器電阻值是不是恰當，是不是短路故障；
（3）、檢查CN9 是不是松脫，破裂；
（4）、檢查集成ic8 腳是不是與5V 短路故障。

11、閃動表明E4
檢測方式同E1，檢測IGBT 溫度傳感器，R33，R49，C24，RT2 與集成ic相接腳;

12、閃動表明E5
檢測方式同E2，檢測IGBT 溫度傳感器，R33，R49，C24，RT2 與集成ic相接腳;

13、閃動表明E6
檢測方式同E3，檢測IGBT 溫度傳感器，R33，R49，C24，RT2 與集成ic相接腳；

14、輸出功率稍低
最先檢測電壓檢測電源電路（VIN 在3.0V 上下），假如一切正常則可適度調高可變電阻。
重要數據信號尺寸
①5V 導出：通常在5V-5.1V；
②18V 輸出：通常在18.5V-19.5V；
③電壓鍵入VIN：3.0v 上下；
④以220V 為規范Va 電壓在2.7V 上下，Vb 電壓在2.5V 左右，兩電壓誤差在150mV 上下；
⑤浪涌保護器電源電路集成ic1 腳電壓在1.0V 上下。
