在電磁爐維修中，掌握副開關電源在電滋爐電路中起操縱功效，尤為重要。若產生問題將導致電滋爐通電后無任 何反映，悄無聲息(無源蜂鳴器無音，LED標示燈不閃)，這類問題狀況看起來比較嚴重，實際上簡易不用焦慮不安。緣故是電路中的元器件出現意外毀壞(電路板或元器件由于日久、應用自然環境浸蝕等 造成破裂，無效，導致這一部分電路不可以正常的工作中)。

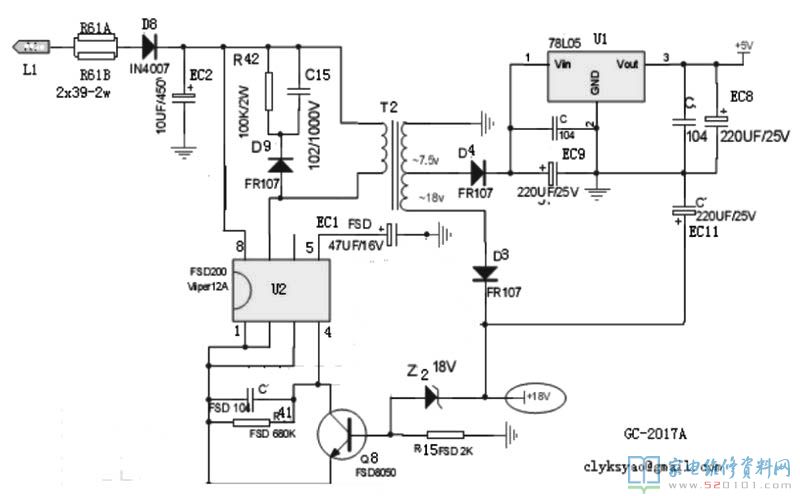

副開關電源電路如下圖所示所顯示，由電源模塊U2(FSD200) 構成開關電源電路給予 5V， 18V二種開關電源， 18V供lGBT的推動回路，同歩較為L(zhǎng)cLM339 和風機推動回路應用，由三端穩壓管電路U1(7805)穩壓后的 5V供主控芯片cPU應用 FsD200為自動運行開關電源模塊，依據其內部電路構造，用三用表(數字萬用表)電阻器 x 1k檔各自測控制模塊管腳間的電阻測量可粗略地分辨優劣:一切正常狀況下，1、2、3中間阻值為0，1和 4之間存有正反面向阻值區別，7、8對1、2、3均為引路(或阻值非常大);不然，控制模塊自身不 一切正常。 維修副開關電源的方式:1、拆下來加溫磁鐵線圈以及溫度感應器接插件，2、拔去風機接燈線 件，3、拔去操作面板接插件，取下電路電腦主板。最先，不用電搜索相關電路元器件，對癥治療 修補;修復后可放電(最好是選用交流穩壓器逐漸提升工作電壓至110伏上下，避免因事?lián)p壞電路板。)， 精確測量相關工作電壓，若 5V仍異常，可通電檢驗搜索常見故障。

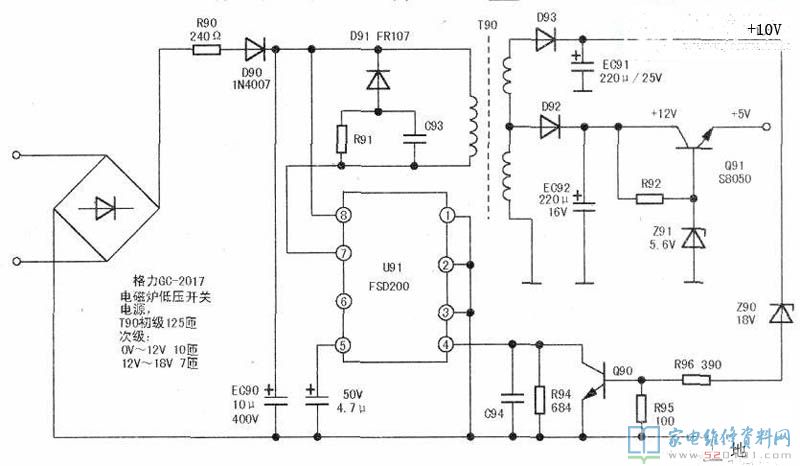

附頁格力空調GC-2017電滋爐電源板電路圖
