接修一臺美的電滋爐,常見故障

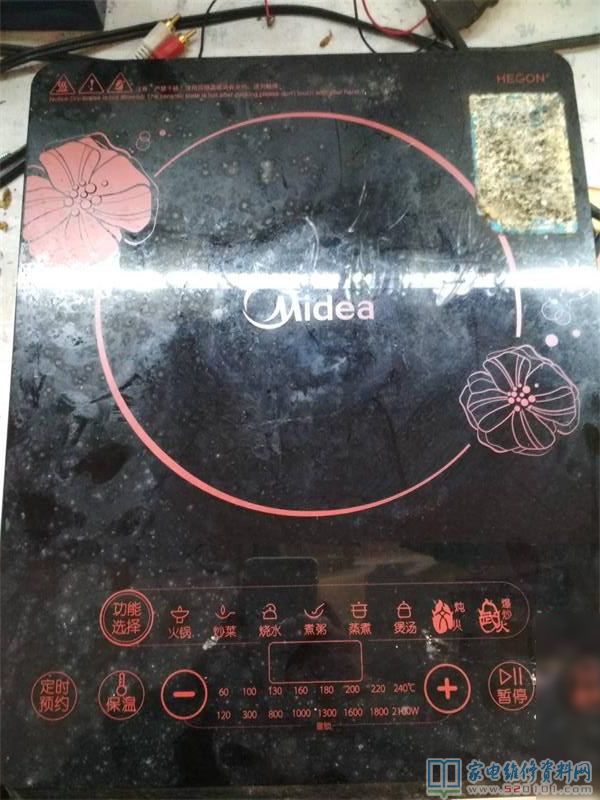

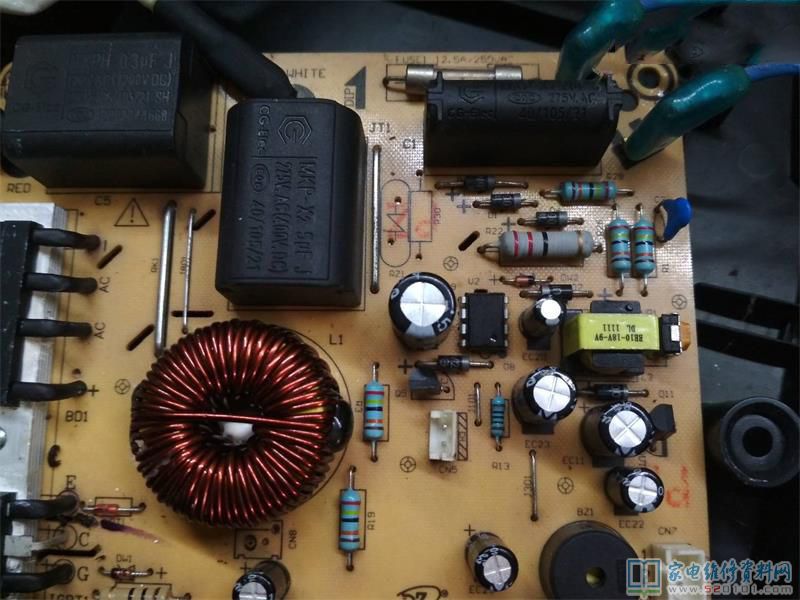

接修一臺美的電滋爐，常見故障主要表現是控制面板無表明，插上電源插頭有電流量觸碰聲，表明商業保險到300V電容器間的電路全是好的；控制面板無法顯示很有可能電源管理芯片毀壞或是后端開發5V異常。這一電磁爐維修，一般吧。此次碰到了一個不一樣電路，很新奇。再度更新了我的世界觀。這一檢修對電子愛好者而言，能夠看見許多新的運用電路，提升自己的電子器件電路專業知識，如下圖所示。

這方面板用的電源管理芯片是AP8012，手里沒有同樣的電源管理芯片，因為給顧客價格低，為了更好地降低成本，只有查電路看一下是否有可以代換的電源管理芯片。(好多人都惦記著換，外置個電路的確迅速，可是索然無味，連基本上電路都不明白。講確實，如今真的是修的比不上換的賺錢。一次，接個檢修油煙機的活，前邊檢修老師傅加了個12V的變換板，把原電路的芯片，變電器都拆了，收費標準80元，得個大半年壞掉就要我修，一看電路，本來可以換一個電源管理芯片拿下的（把外接板的開關電源芯片拆來補好就好了，自然，沒有更換的電源管理芯片，接外接板是不二的挑選，可是像這樣的事情也不該那么做了吧），非要把原電路拆了，我暗自的叼他一百遍，外接板的不穩定，找了2個鐘頭的電路才把常見故障點尋找 )，以上提外話啊。

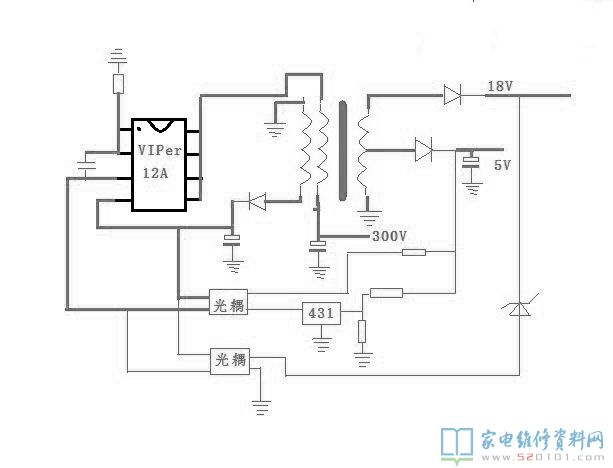

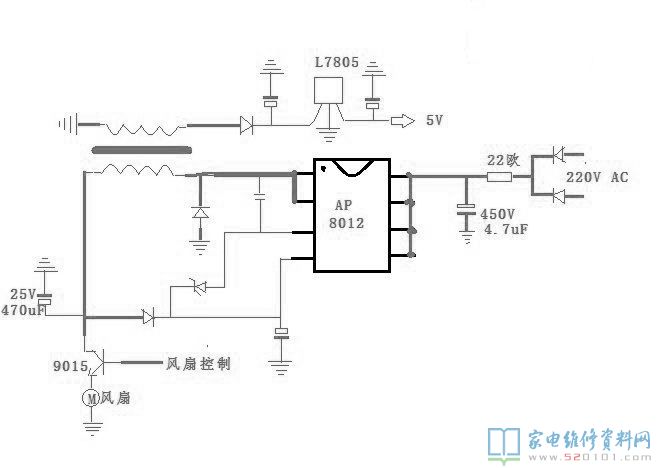

圖中，變電器沒有副線圈，而且原線圈出去就立即18V給風機配電，及其給電源管理芯片配電，不立即對熱地，主要是初級線圈還能造成工作電壓，經L7805三極穩壓極管穩壓管5V導出給主芯片及控制面板配電。換句話說18V立即操作的是電壓整流器而成的，并不是初級線圈造成。這類電路，想來想去，好像手里沒有芯片用在那樣的電路上的呀。但是除掉外部電路，芯片每個管腳作用跟VIPer12A各管腳作用一樣的。應當可以代換的。VIPer12A電源管理芯片一般的外部電路如下圖所示。

看電路比照便是芯片配電及意見反饋不一樣，但原理是一樣的，代換應當沒有問題的。拆下來原管理方法芯片AP8012換掉VIPer12A，外串連個90W電炮通電機會，這時無源蜂鳴器“嘀”的一聲，好動聽！代換取得成功。燒個沸水檢測可靠性。關閉電源摸了摸一下管理方法芯片，不發熱。安裝回家交付給顧客。
