蘇泊爾C21S27

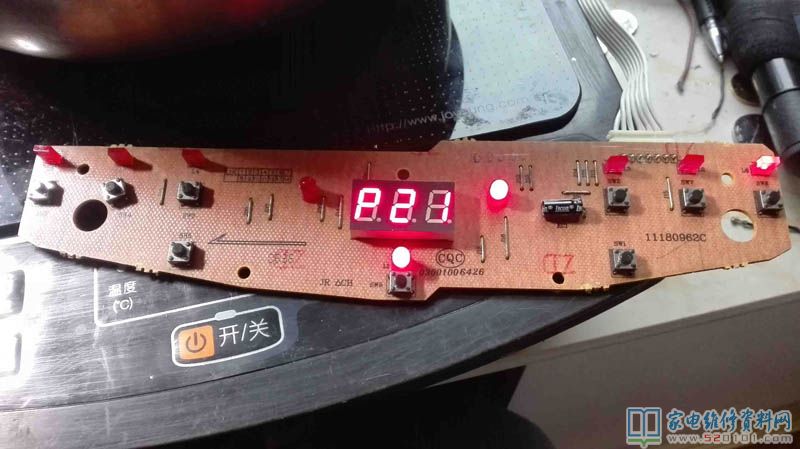

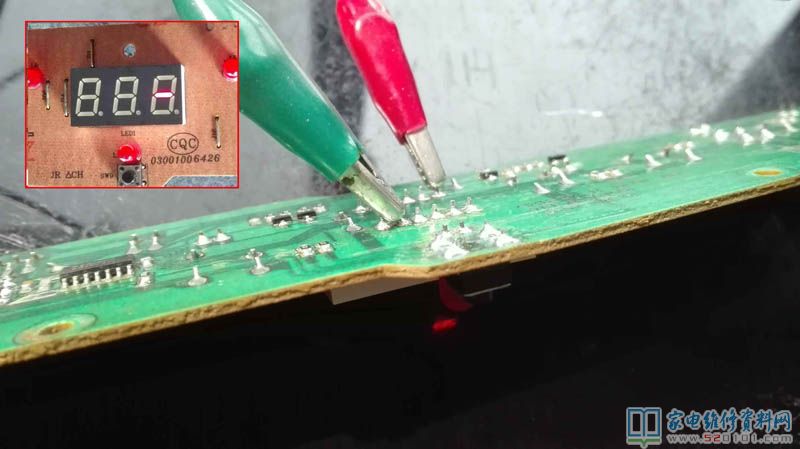

接修一臺蘇泊爾C21S27-B電滋爐，這臺火爐修完后一切正常加溫，便是數碼顯示管表明不全，看見很難受；經檢測，是三個“8”字全是正中間那一個橫杠無法顯示（如下圖所示）。數碼顯示管表明不全，可能是數碼顯示管自身毀壞，也可能是顯示系統塊毀壞，自然正中間電源電路及有關正本也很有可能出問題。先來說一下數碼顯示管正中間那一個橫杠是否有毀壞。用數字萬用表二極管檔在數碼顯示管好多個針腳上往返檢測，發覺紅表筆接上邊一排第二個針腳，黑表筆接下邊一排第二個針腳，第一個8字其中的橫杠亮起。

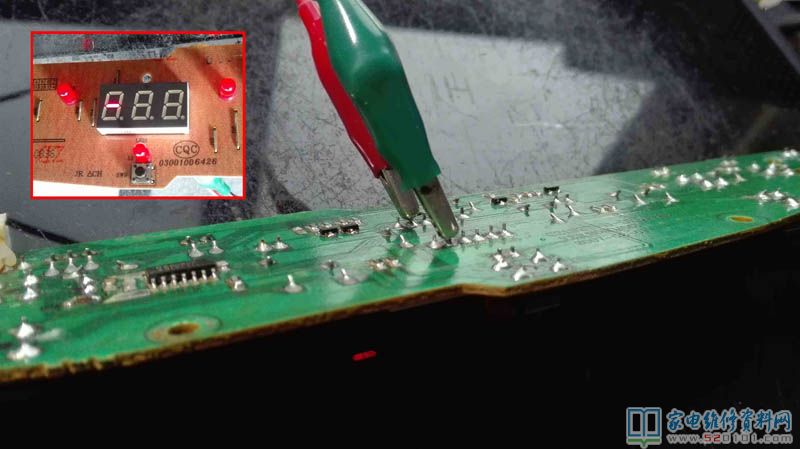

紅表筆接上邊一排第三個針腳，黑表筆接下邊一排第二個針腳，第二個8字其中的橫杠亮起。

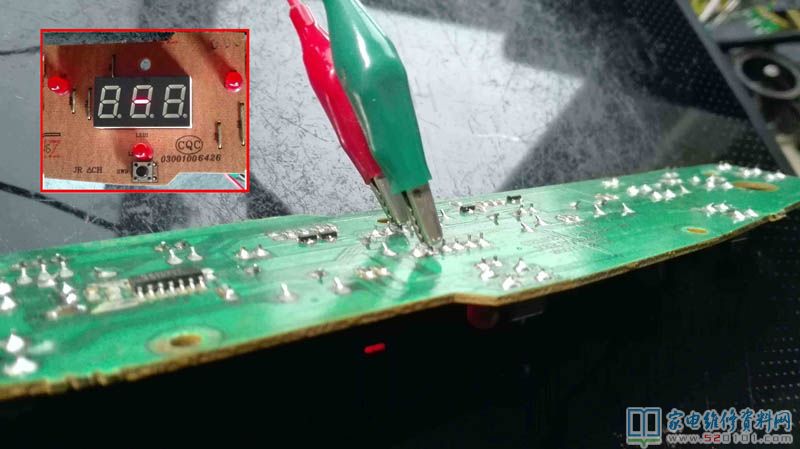

紅表筆接上邊一排第六個針腳，黑表筆接下邊一排第二個針腳，第三個8字其中的橫杠亮起。

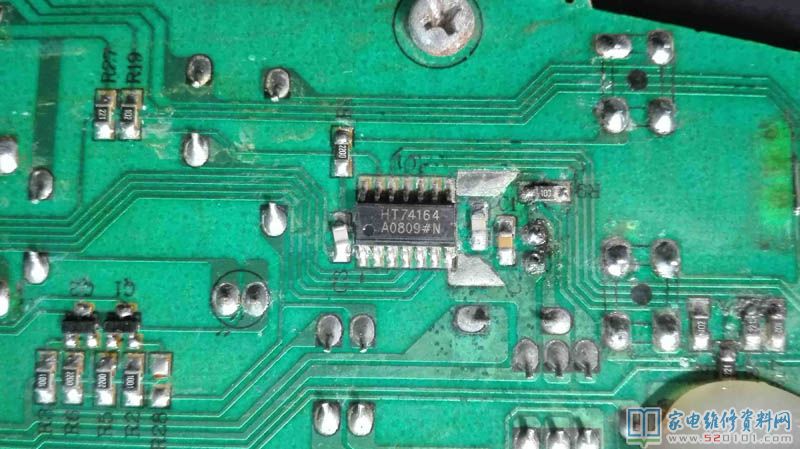

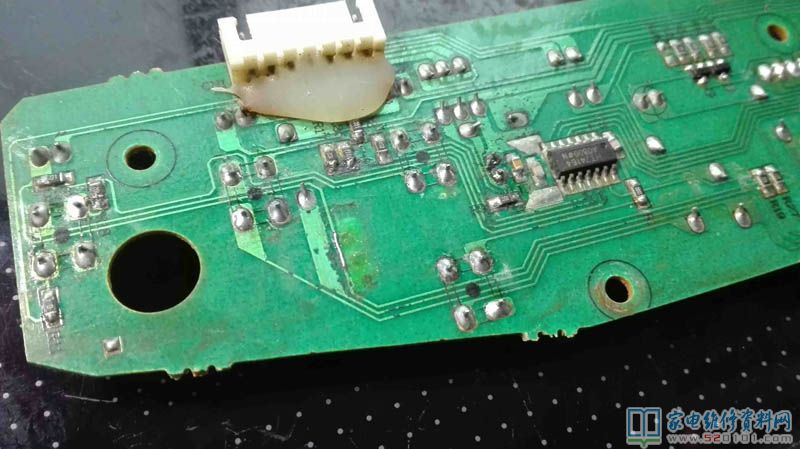

三個8字其中的橫杠都能亮，表明數碼顯示管沒有問題，問題出在中間路線及正本上或顯示系統集成ic上。看過一下顯示系統集成ic是HT74164，但是手頭上沒有集成ic，也不太好代用試一下。但是憑直覺這類低壓小電流量集成ic壞的幾率也不大。

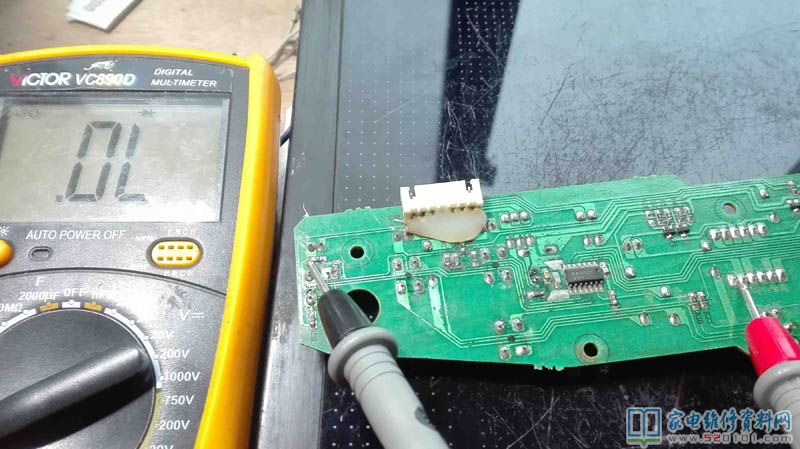

那么就再查一下正中間路線，三個8字其中的橫杠與此同時沒亮，那其正級的三條路線與此同時壞的可能不大，應查一下公共的負級路線，也就是黑表筆所接的下邊一排第二個管腳的路線。一查果真第二管腳到第一個相接的電阻正中間的路線就堵塞。

進一步查驗，發覺正中間一處路線斷掉，因此用一小段銅線聯接。

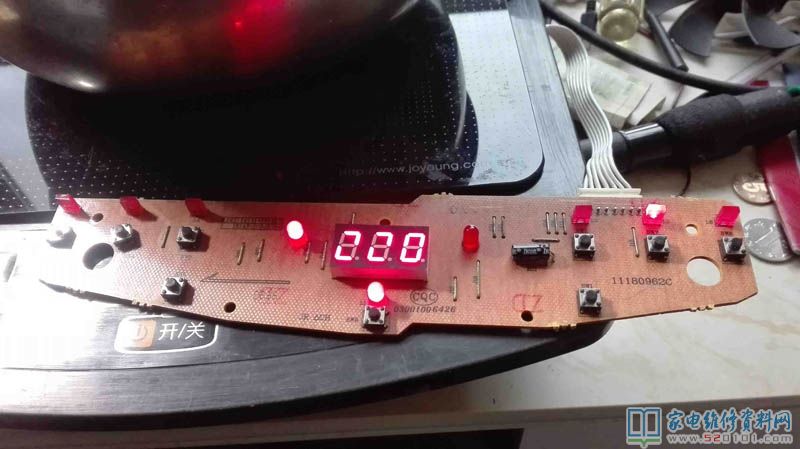

再度檢測，表明已恢復過來。

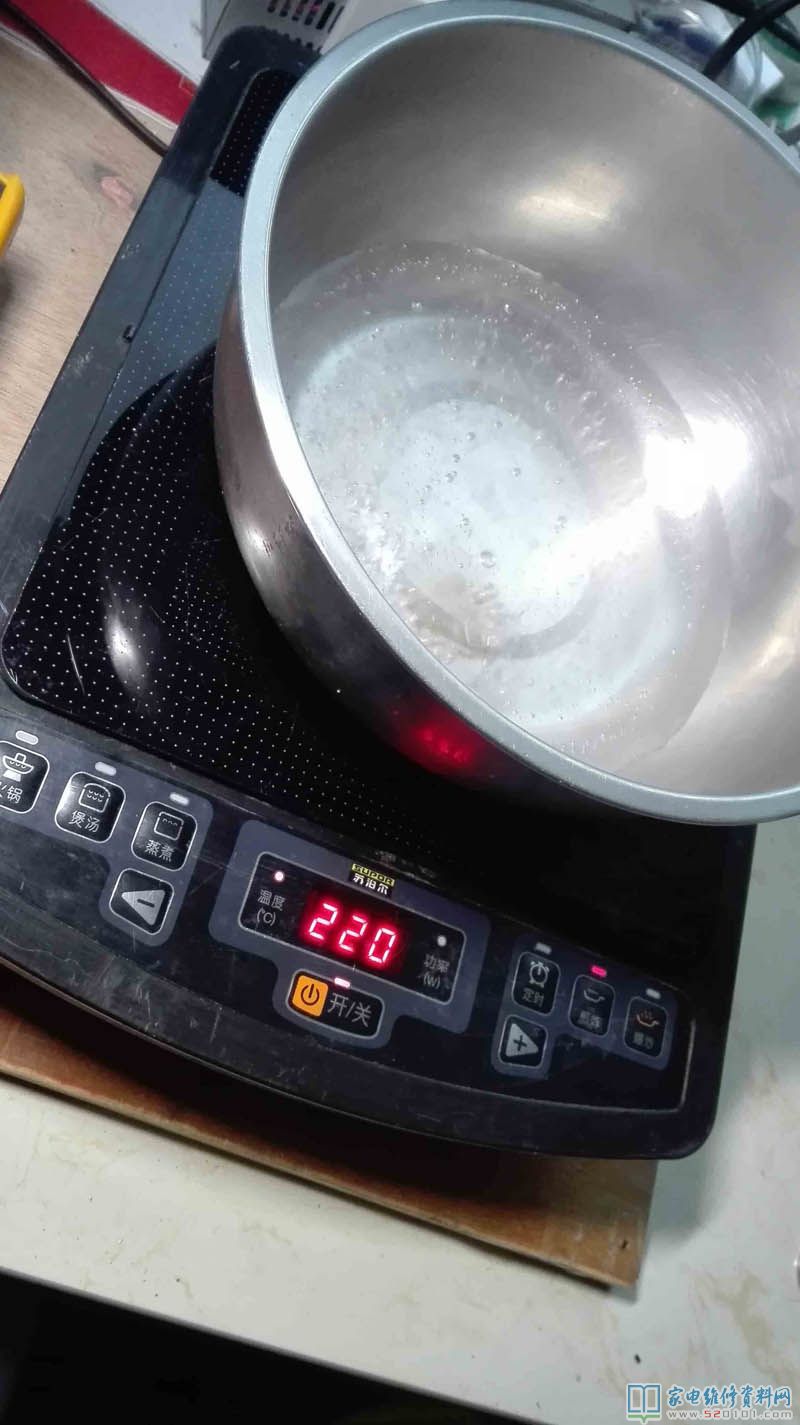

電腦裝機檢測，表明徹底一切正常，各類功用也都一切正常，檢修完畢。
