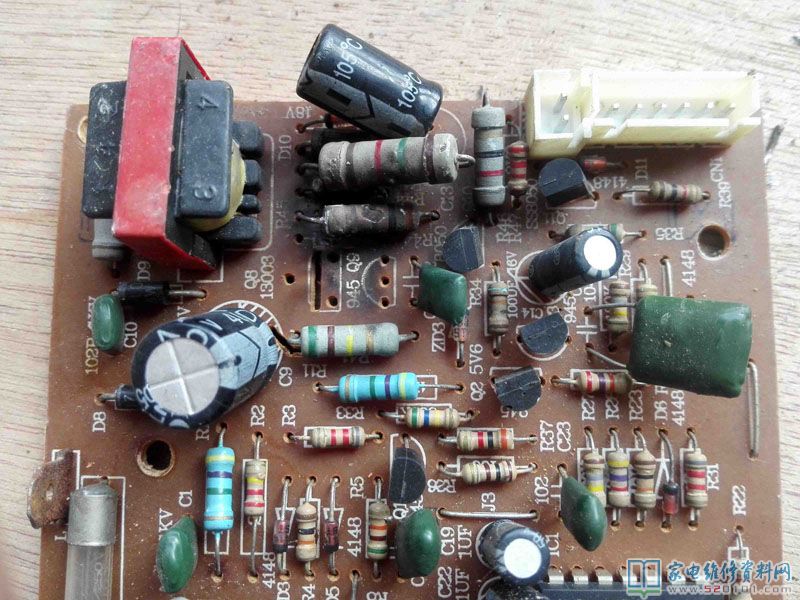

前一段時間和媳婦兒一起回丈母娘家，岳母說她們家電磁爐壞了，要我修一下。這也是一臺深圳市格力電磁爐，型號規格是SC-21，常見故障主要表現是插電檢測無反映，拆卸一看，熔斷絲和副開關電源一部分燒毀，檢驗整流管和IGBT全是好的。

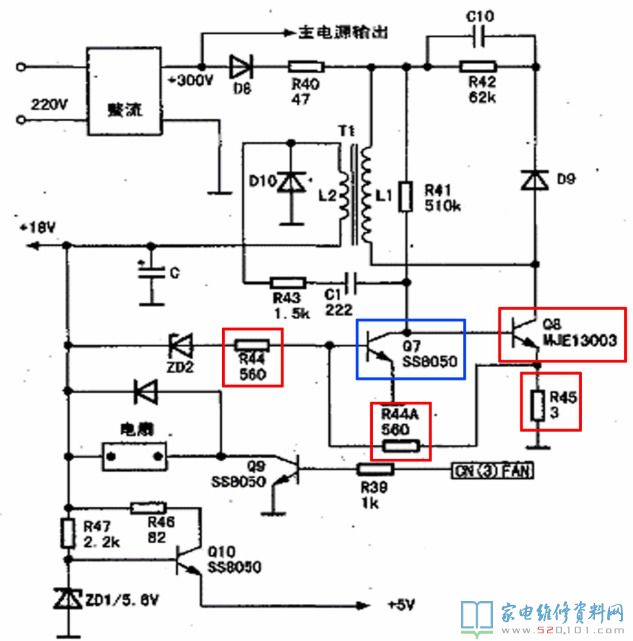

有兩個電阻器燒糊了，看不清楚色盤，因此網上尋找這款電滋爐的原理圖，一看是2個560歐電阻器，一個3歐電阻，此外13003和C945也燒毀。電源電路上藍框上用的是8050，電滋爐上放的是C945。

因此將這好多個燒毀的零件換上去。

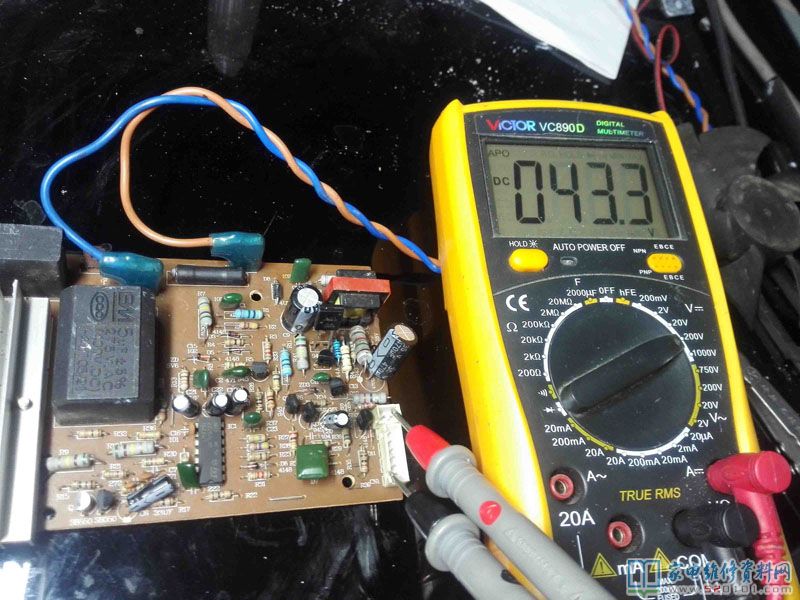

又簡單檢測了一下好多個重要零件，都沒什么問題，便插電檢測，想不到風機針角處工作電壓竟做到40多伏。

趕緊關閉電源，手去摸13003有一些發熱，但是還沒燒。難道說變電器有什么問題，經查驗一切正常；又檢測了一下導出電解電容器，也一切正常，換了一個上來工作電壓或是40多伏。

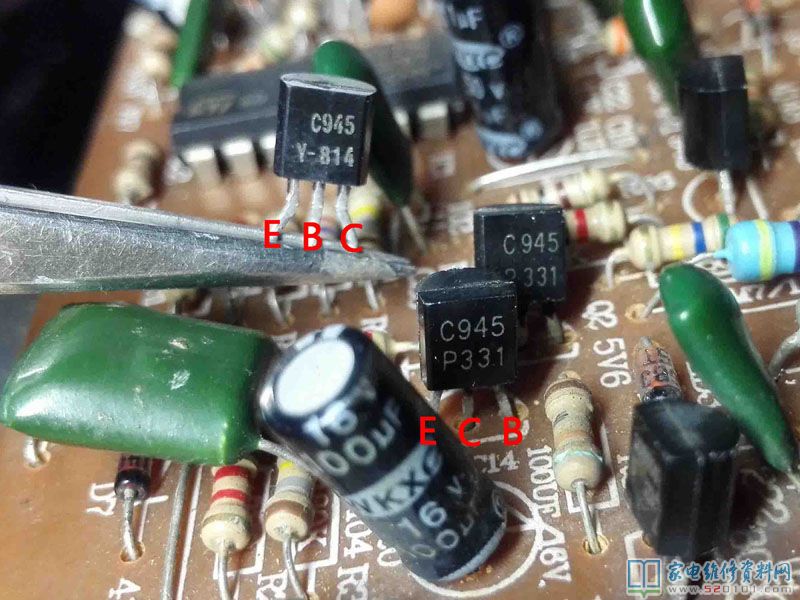

又檢測了一下自身換上去的好多個零件，也都一切正常，那是什么原因呢？這時我看到電腦主板上也有2個C945，其上邊的標志與我換上去的略有不同。因此檢測了一下顯卡上的C945，發覺這兩個C945的確不太一樣，引腳不一樣！電腦主板上的C945 P331針角從左往右先后是ECB，而我換上去的那一個C945 Y-814針角是EBC，真的是此C945非彼C945也！

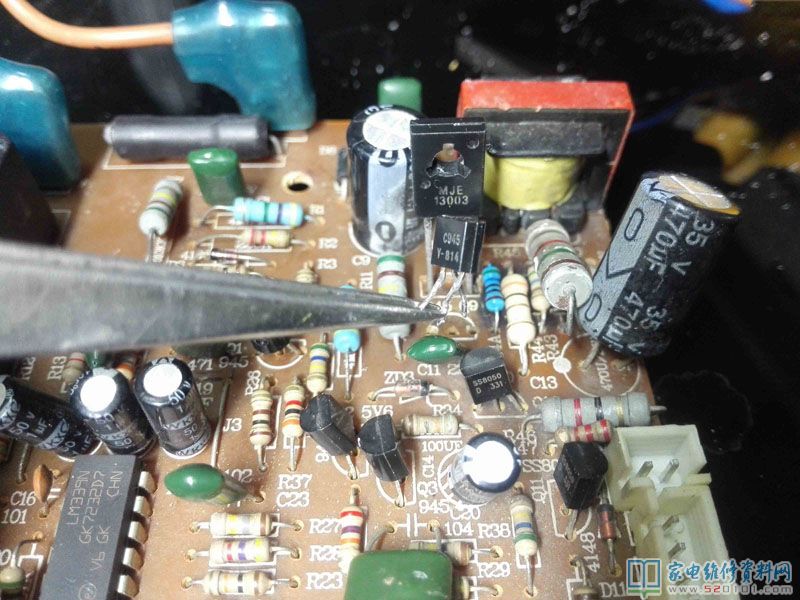

引腳不一樣自然不可以正常的工作中了，只需將換上去的C945的B和C2個針角互換就好了。

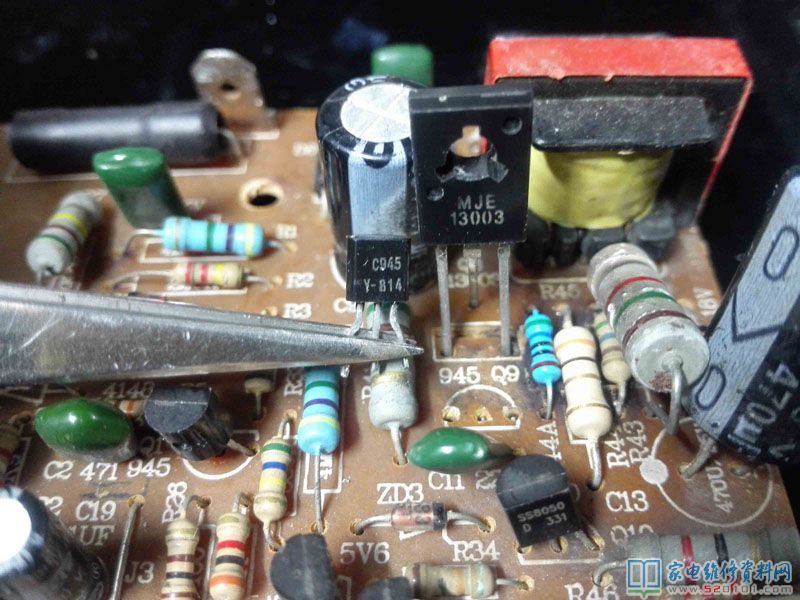

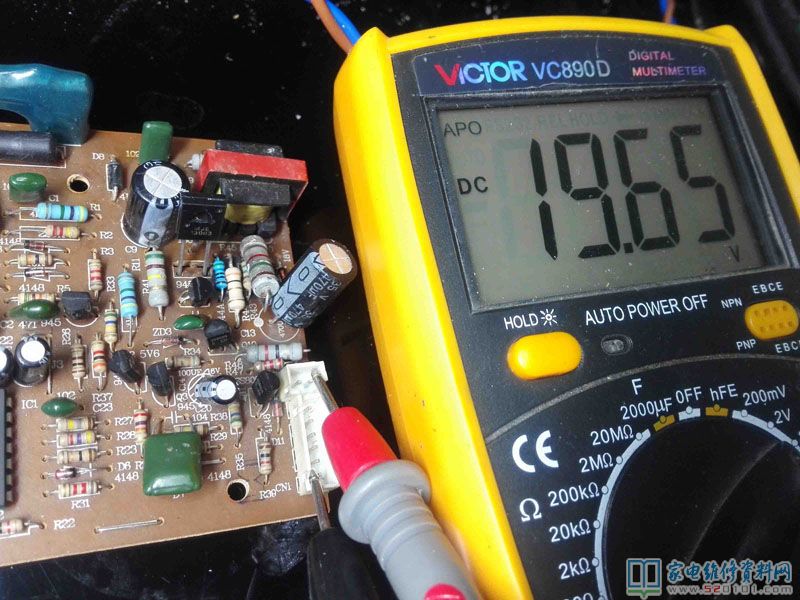

對調針角電焊焊接上來插電檢測，工作電壓恢復過來。

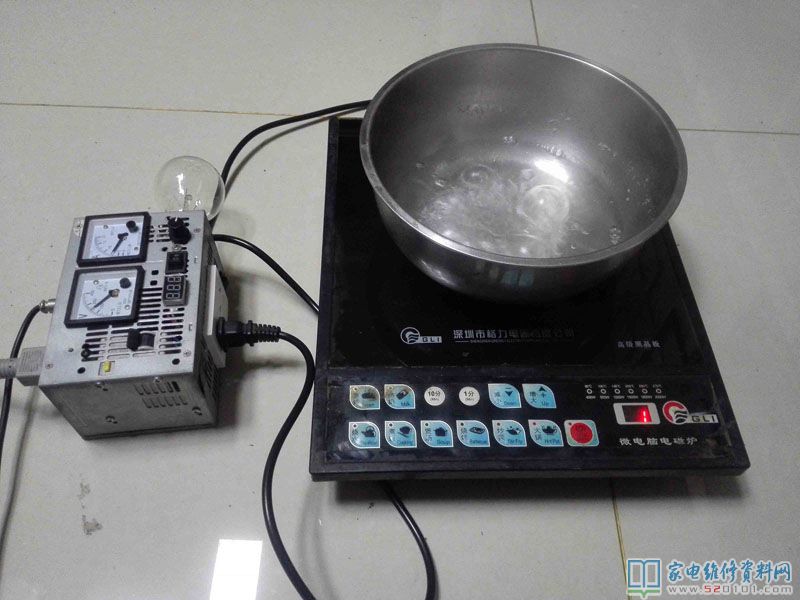

裝上后插電檢測，一切正常加溫，各類作用一切正常，檢修完畢。
