接修一臺仿冒的觸碰語音王單片機設計電滋爐。開啟發現燒了IGBT，且發現這臺機器以前P過，用的功率管是TGA25N120ND。認真仔細電源電路中有好幾個地區脫焊，18V工作電壓斷斷續續。對全部脫焊地區加焊后，測各工作電壓一切正常，三大電容器一切正常。于時把網上購物的H20R1203換上（那時候手里沒有TGA25N120ND這一管子），隨后串電燈泡通電，有檢鍋聲，放鍋電燈泡一閃維護了，電源電路應當一切正常了。因此把電燈泡撤了通電，結果一放鍋，漏電保護器就跳了！

測發現功率管穿透。再度換上新管，并調電流量可變電阻調到可以使之電流量最少。再度燈串啟動、放鍋，漏電保護器又跳，功率管又穿透了！不甘又對這個機器查一遍，都一切正常啊，隨后又把2個推動管換了，第三次換新功率管。此次為了更好地商業保險，我還在電源電路中沒有燈串，反而是串了一個2000W的加熱爐。隨后上電放鍋，電滋爐進行加溫，測電壓在5A，工作電壓在150V上下。就是這樣燒了一會兒，約一斤的水燒開了，管子沒再爆，認為一切正常了。于時感到的把所串電加熱爐撤了，立即上電放鍋。悲劇了，功率管只堅持不懈了10秒左右又穿透了！無法了，開始懷疑人生和為人！再之后猜疑買的管子了。難道說買的管子是假的？堅決上TB買了H20R1203和FGA25R120二種拆機管。幾日后管子到了，先把FGA25R120管子換上，很自信心的在沒有燈串維護的狀況下上電放鍋，管子不爆掉。

燒開水也一切正常了，測電流量有點兒小，就在2000W汽車檔位把電流量調至10A，連續燒了一壺水，一切正常。就是這樣應用了一周時間后又發生新情況。發現當一壺水快煮沸的過程中發生時斷時續加溫狀況。摸電滋爐后邊的排風系統口，發現排出去的風很熱，來看功率管熱維護了！難道說這臺機器原先的功率管并不是25R120的管子，反而是H20R120的？是之前檢修老師傅把H20的管子換為了25的管子了？拆機換上H20R120管子試一試。結果換上后連續燒幾壺水，發現電滋爐后邊的排風系統口流出的風不很熱了，再也沒有發生過時斷時續加溫的情形了！來看假的電滋爐功率管都是套路。索性把假管子拆卸看一下，發現里邊的芯不大。

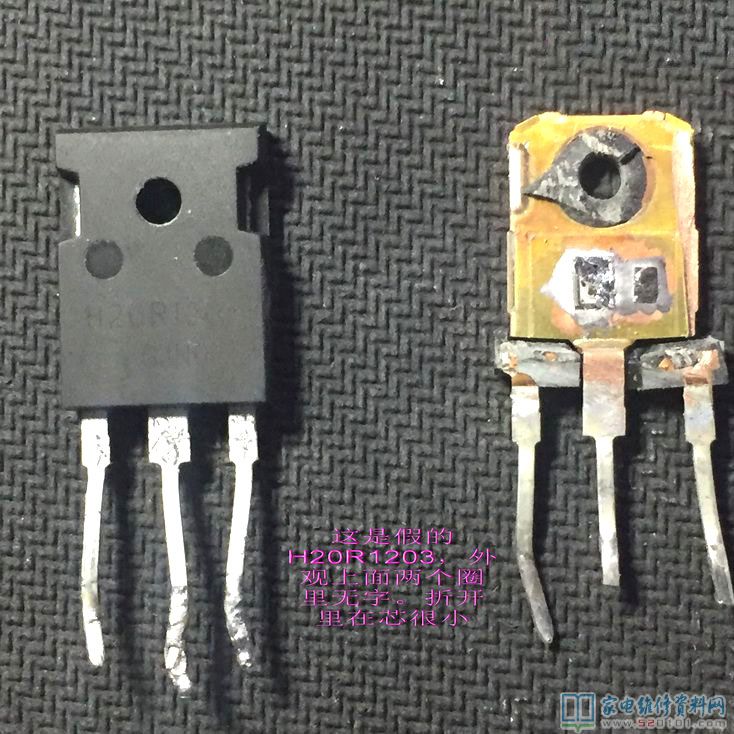

拆卸的假管，芯不大，如下圖所示

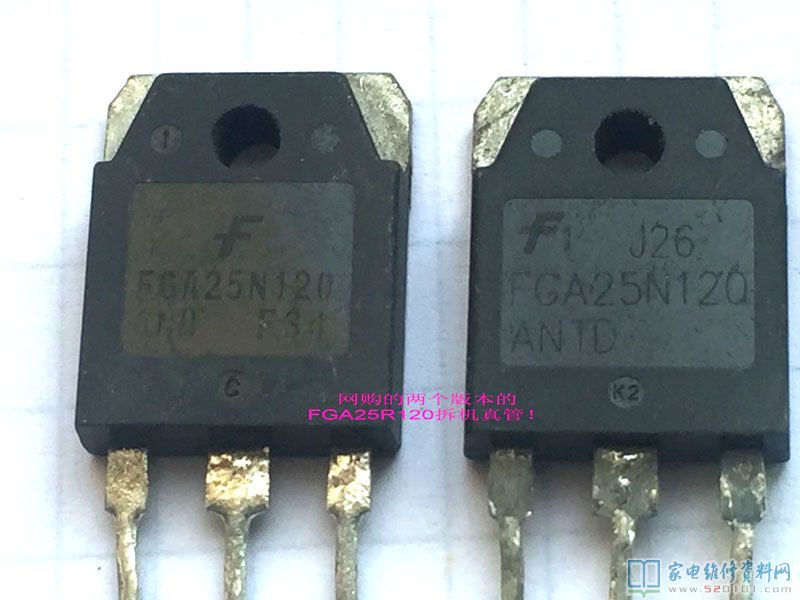

2個新版本的拆機FGA25R120，全是確實，園圈中都是有凸的字
