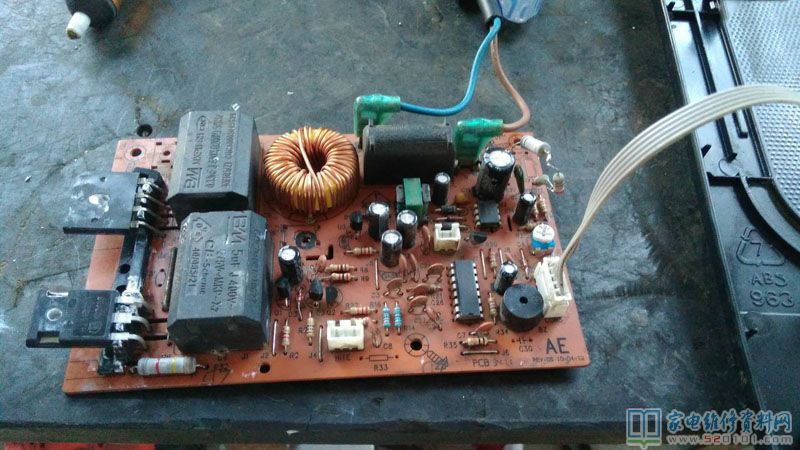

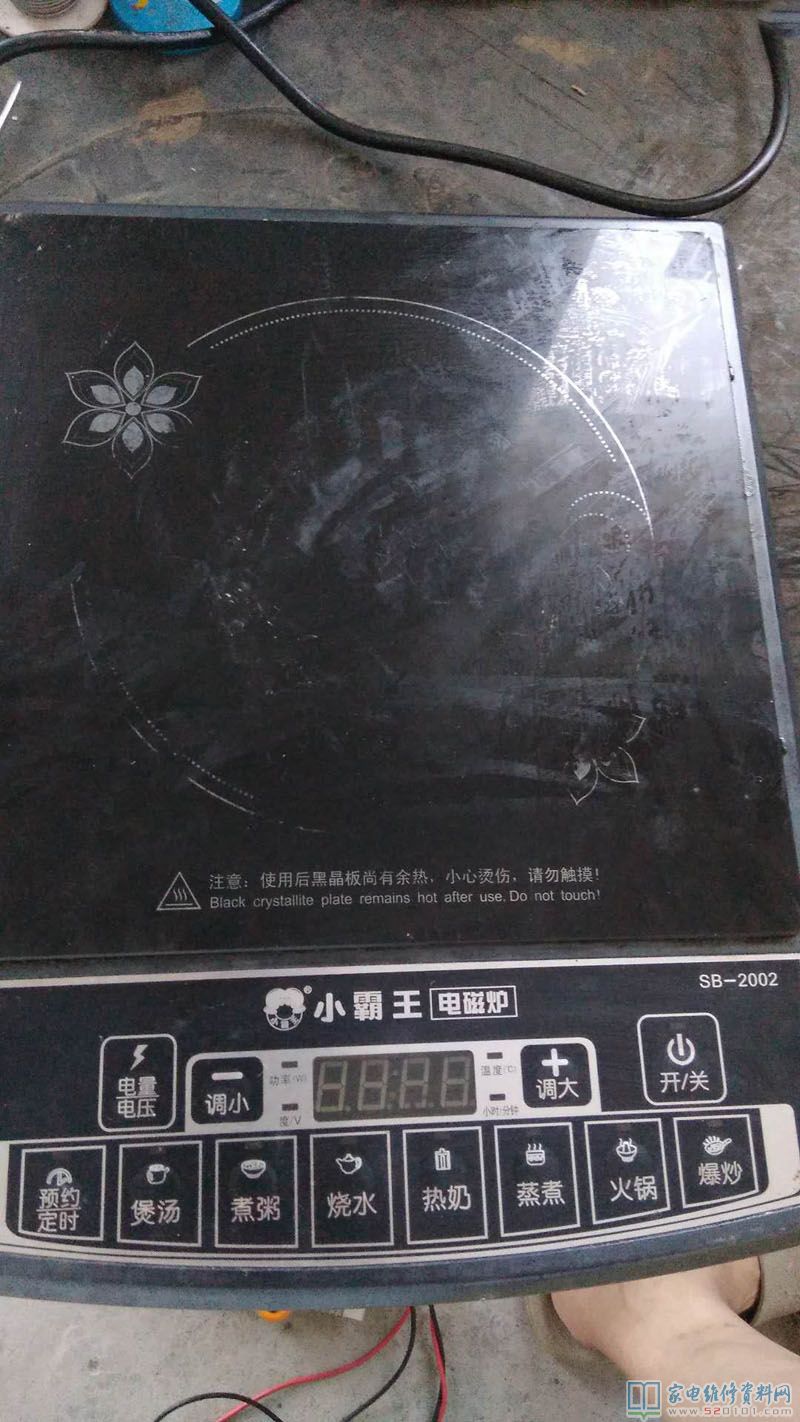

一顧客送過來一個小霸王游戲機電碰爐，說電滋爐不工作中，了解說成逐漸顯示數據（顯示屏E1、E2、E3），之后任何東西都不顯示了，因此通電試機，發覺沒一切顯示反映。因此開啟外蓋，常規體檢，發覺保險絲管爆，然后發覺IGBT短路故障，整流管一切正常，IGBT周邊沒有IN4748，因此拆換保險絲管，在躁動不安IGBT的情形下插電試機，發覺“嘀”響聲，顯示屏顯示一切正常。拆換IGBT后，插電試機，按“火鍋店”按鍵，電滋爐顯示輸出功率等一切正常，便是只聽見一聲檢鍋聲后，也不加溫了。

再次開啟設備，300伏正負2個電阻（820k)均已無窮，拆換之，安裝試機，想著應當一切正常了吧？結果心寒了，插電不開啟就顯示E2,再打開查驗爐腔感應器，IGBT傳感器，所有大電阻，大電容器，均一切正常。最終查驗300伏正級三個二極管后邊又有兩個820K的電阻，拆下來精確測量也一切正常！無論它了，立即在這里2個820K中間又加串了一個100K的電阻，無恙試機，一切正常！至此，檢修完畢，此次檢修花了整整的4個鐘頭上下。

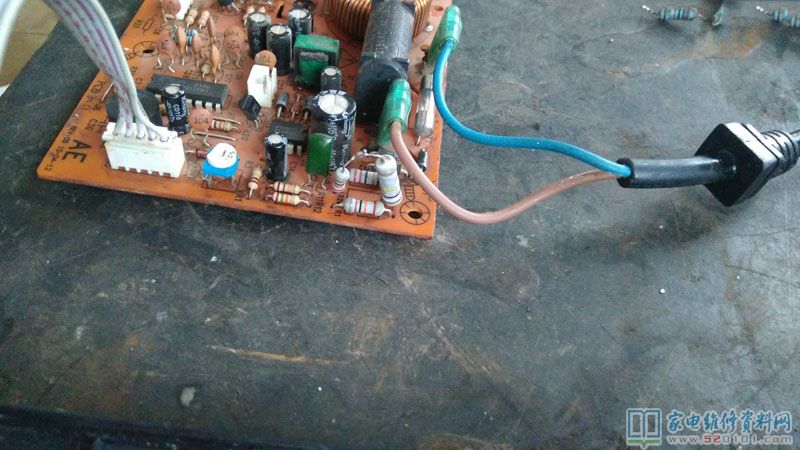

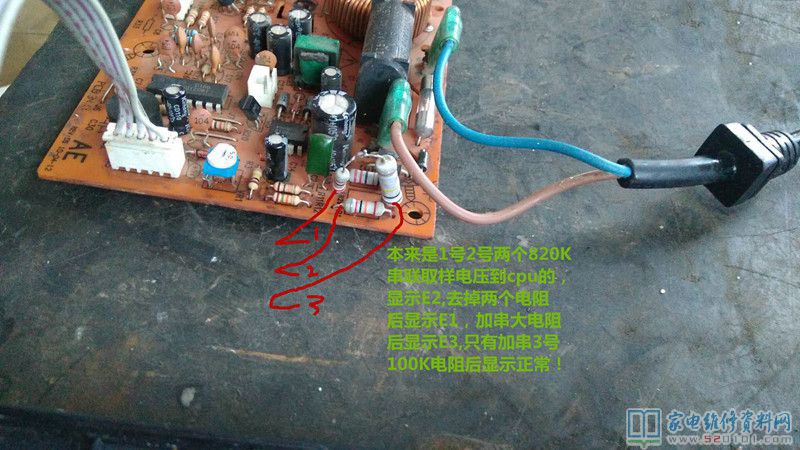

見到這一加串電阻了沒有？

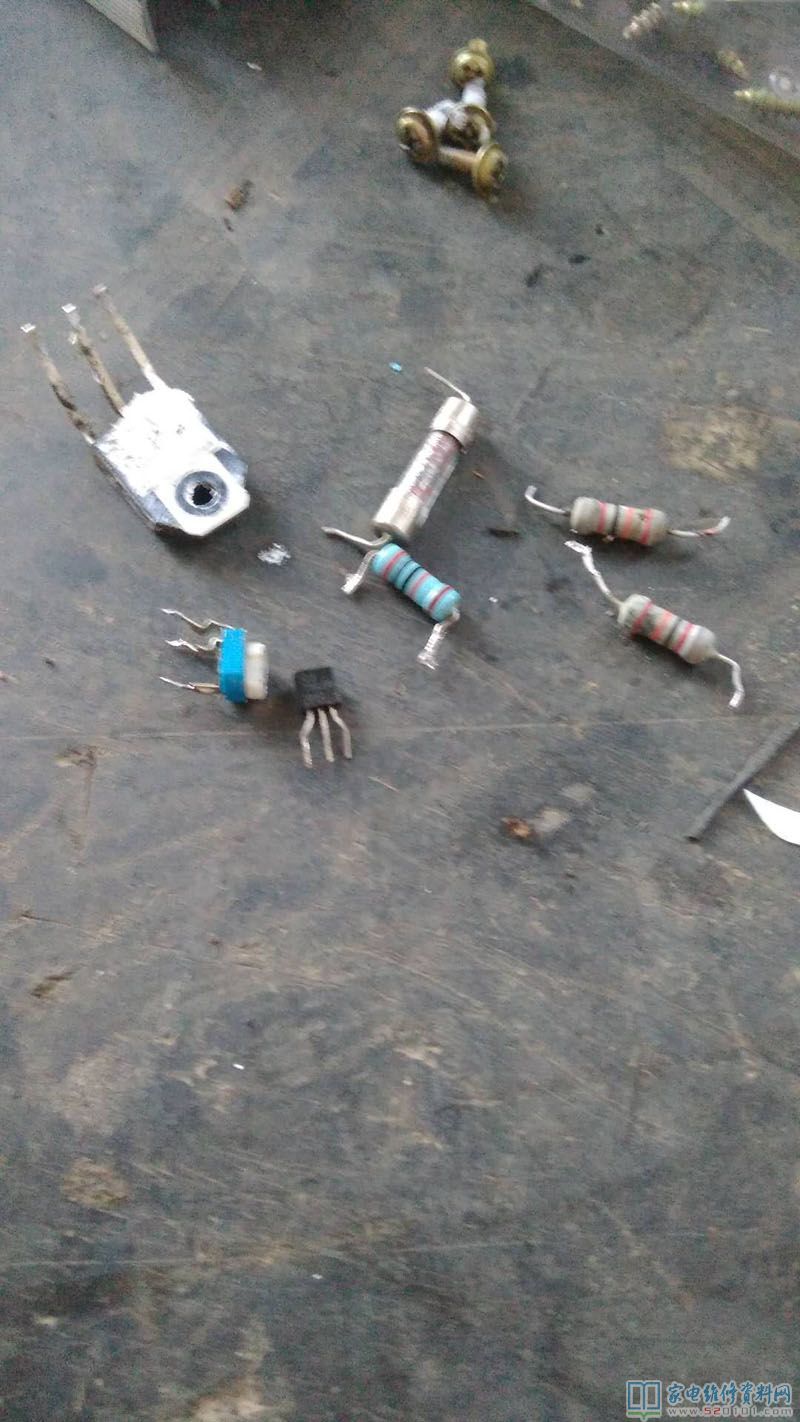

此次檢修拆換損壞的零件如下圖所示。

根據此次檢修，我剖析是這一電滋爐除開修補已發覺的問題以外，工作電壓檢驗電源電路也出現了問題造成通電就顯示E2，精確測量主電源電路有兩個二極管是通往這兩個串連的820電阻（可能是分壓選值），隨后立即又根據一個電阻后，通往了CPU的一個腳，盡管精確測量這三個電阻值一切正常，可是把這兩個電阻拆下來插電便會發生E1，我立即又加串了一個820K后，插電顯示E3,改串100K后，顯示一切正常，因此，電滋爐發生E1,E2,E3時，立即與這一檢驗電源電路電阻的尺寸有關系。
