文中將以電滋爐內部的主震蕩控制回路、IGBT推動、脈沖產生電路、鋸齒狀波、檢鍋電路、感應開關電路、維護電路等13個電路一部分開展具體的解讀。該文為自己原創設計自撰,若文中內容有不妥還望眾多網民海涵。
一、主震蕩控制回路

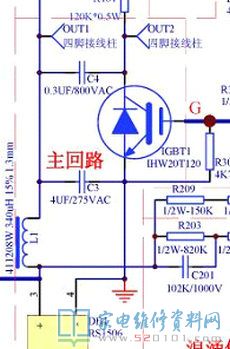

本電路如下圖所示所顯示,它由IGBT1、C4、OUT1 和OUT2 中間所接的線盤構 成。 其功能是線上盤里產生轉變的振蕩電流。 當IGBT1 的G 極有推動電壓時,IGBT1 飽和狀態導通,由 300V---電磁線圈---D 級----S 級產生通道,使電磁線圈存儲電磁能; 當IGBT1 的G 極無推動電壓時,IGBT1 徹底截止,線 圈上電磁能由OUT2---C4 右----C4 左---OUT1---電磁線圈---- OUT2 向C4 充電;當C4 上的電壓沖到最大時,這時C4 上的電壓根據C4 右---OUT2---電磁線圈---OUT1---C4 左通道 充放電。當C4 上的電壓放電到最少時, G 極根據操縱電 路后的又一個推動電壓會來臨,再度使IGBT1 導通。 這般循環往復,電磁線圈上就建立了方位轉變的振蕩電流。

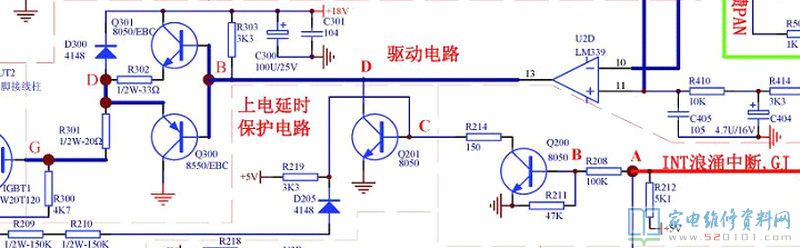

二、IGBT 推動電路

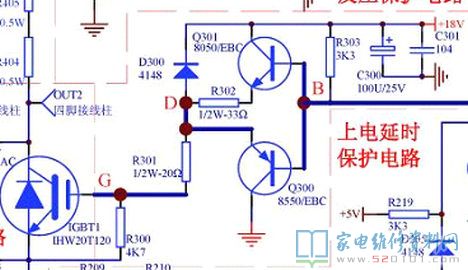

本電路如下圖所示所顯示,它由Q300 、Q301 、 R300~R303、D300 組成。 當B 點有方形波脈沖來臨 時,Q301 導通,Q300 截止, 由18V---Q301C 極---Q301E 極---R302---D 點----R301---- G 點----IGBT 管的G 極---- IGBT 管的S 極-----地,根據 這條通道給IGBT 管G 極注 入一個約17V 上下的正方向驅 動電壓,使IGBT1 飽和狀態導通; 當B 點有負波形脈沖來臨時,Q301 截止,Q300 導通,D 點喪失電壓, IGBT 管G 極引入 的電壓消退,使IGBT1 管快速截止。
注:這兒R303 的功效是給B 點給予一個偏置電壓,使Q300、Q301 可以快速導通或截止。 R302、R301 是功率電阻,依據輸出功率的不一樣這兩個電阻器尤其是R301 采用電阻值各有不同,R300 是用避免鍵入的推動電壓過高而設的,有的在它兩邊還關系有一只15V~18V 的穩壓二極管, 其功效與此同樣。值得一提的是,IGBT 管導通期內,引入G 級的電 壓不可少于15V,不然IGBT 管會因推動不夠致太熱耗損而穿透。
三、推動波形脈沖產生電路

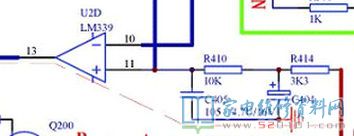

其電路如下圖所示所顯示,它由U2D 的10、11、13 腳組成,其功能是產生用以推動對管的波形脈沖。 它是將從10 腳送過來的已削波鋸齒狀波脈沖與從11 腳送過來的PWM 數據信號完成較為整形美容后, 從13 腳導出獲得近似于波形的脈沖信 號,供推動對管應用。 其11 腳數據信號是以CPU 的PWM 導出接線端子 經R414、R410 獲得。

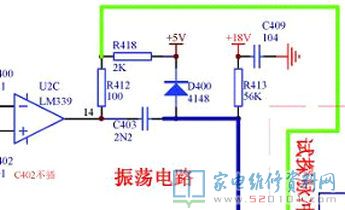

四、鋸齒波形成電路
如下圖所示,它由R418、R412、C403、D400 組成,不一樣的機 型此電路各有不同。 它的輸出功率受CPU 送過來的測試脈沖開展追蹤, 還受U2C 的14 腳導出的同歩檢鍋脈沖操縱和開展 波型調整,經CPU 檢驗覺得恰當后隨后才從CPU 導出相對應的PWM 脈沖。 這兒的D400 還具有對產生的鋸齒形波開展限幅,削 去脈沖尖形的功效。使之產生的波型為是波形。

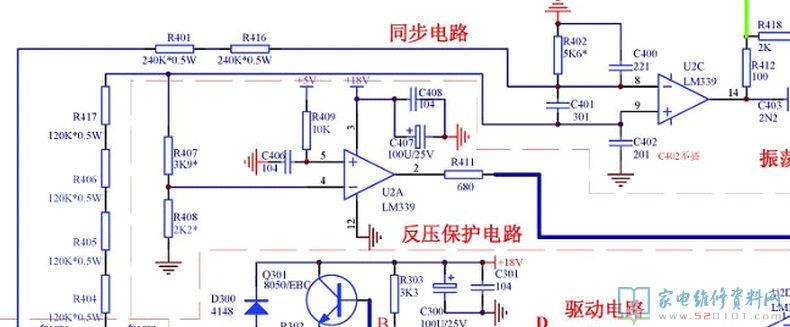

五、同歩檢鍋脈沖產生電路
它由R401、R402、R404~R408、R416、R417、C400~C402、U2C 的8、9、14 腳組成,其 功效是導出同歩檢鍋數據信號。 通常情況下,9 腳直流電電壓比8 腳電壓高,14 腳就導出高電平,因為9 腳工作中時在直流電電壓 上添有一個轉變的電壓(來自于IGBT 管上變化的電流量),14 腳導出的高電平就與此同時累加有 一個轉變的電壓,此高電平電壓去對后來的鋸齒波形成震蕩電路開展波型調整,導出電源開關方 波脈沖。最后去操縱IGBT 管的工作中電源開關同歩。
注:此電路除對IGBT 管開展電源開關同歩外,還根據脈沖記數的方法對 鍋的有沒有開展檢驗,有些人會問,鍋檢電路是由輸出功率調整電路來完成的,實際上不充分是, 輸出功率調整電路是對鍋的尺寸、薄厚開展檢驗的,也就是只檢測電流量的尺寸,從而對電滋爐的 輸出功率完成自動調節。
六、通電延遲維護電路及自動開關機電路
它由Q201、R209、R210、R219、D205、Q200、R214、R208、R211、R212 組成,其功效 是插上開關電源一瞬間及關閉設備可以讓IGBT 管靠譜截止。 當插上開關電源時,由300V 經R209、R210、D205 向Q201 引入一個高電平,Q201 導通,推動 對管B 極電壓經Q201 的C、E 極短路故障到地,進而IGBT 管截止,與此同時因為5V 產生后,CPU 導出休眠低電頻,經R208 加進Q200 的B 極的電壓為低電頻,Q200 截止,Q201 飽和狀態導通, 一樣做到使IGBT 管截止的目地。 啟動時,CPU 導出啟動高電平到A 點,經R208 加進Q200 的B 極,使Q200 導通,因R214 電阻值較小,Q201B 極電壓被拉低到導通脈沖信號下列,Q201 截止,其每日任務所有交到檢驗電路和 輸出功率操縱電路。若檢驗到電路一切正常,IGBT 工作中,若異常,則CPU 導出關機指令低電頻, 再度讓Q201 導通做到保障的目地。
注:圖內標識的INT 浪涌保護器終斷事實上聯接的是CPU 的自動開關機端口號(即休眠操縱接線端子)。
七、浪涌保護電路

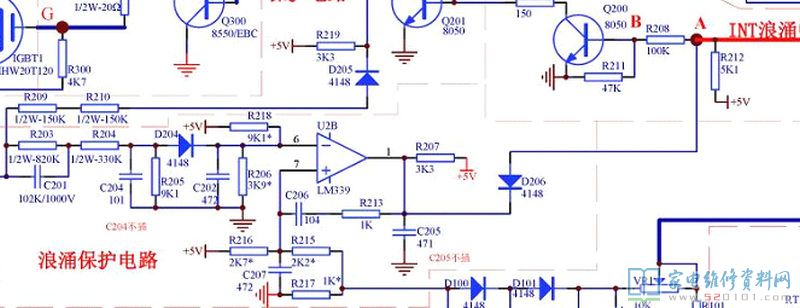

它由R203~R207、R213~R218、C201~C207、D204、D206、U2B 的6、7、1 腳組成。 一切正常時,300V 經R203、R204、D204、R206、R218 加進6 腳的電壓比7 腳電壓低,1 腳輸 出高電平,這時D206 截止,CPU 導出的自動開關機數據信號不受影響,電滋爐一切正常工作中; 當開關電源有浪涌保護器電壓沖擊性時,300V 經R203、R204、D204、R206、R218 加進6 腳的電壓大會上 升,當6 腳電壓高過7 腳標準電壓時,1 腳導出低電頻,這時D206 導通,將CPU 導出的開 機高電平鉗位到,使R208、R211 分壓后加進Q200 的電壓小于導通電壓,Q200 截止,Q201 飽和狀態導通,斷開IGBT 管的推動級鍵入電壓,使IGBT 管截止。

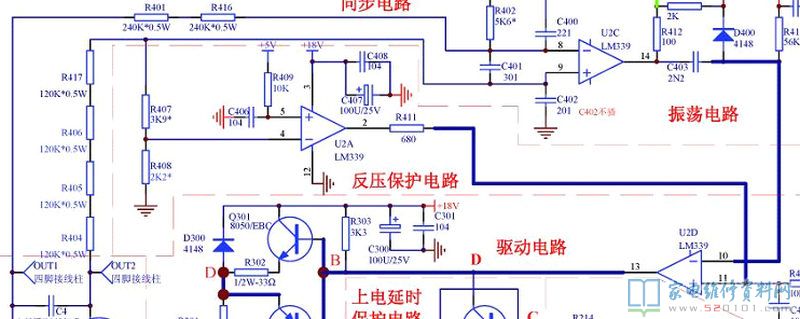

八、反壓維護電路(又被稱為反蜂壓維護電路或反蜂髙壓維護電路)
它由IGBT 管D 極抽樣電路及U2A 的4、5、2 腳構成。 其功能是避免IGBT 管因反蜂電壓過高(也就是常說的反蜂脈沖過高)而穿透。 一切正常時,由同歩抽樣電路送至4 腳電壓比5 腳電壓低,2 腳導出高電平,這時對U2D 的11 腳送過來的PWM 脈沖電壓沒有危害,電滋爐一切正常工作中; 當電流量過大或種種原因使反蜂電壓提高時,當4 腳獲得的脈沖電壓高過5 腳電壓時,2 腳輸 出低電頻,根據R411 將U2D 的11 腳送過來的PWM 脈沖電壓力度減少,使電滋爐功率 減少,做到維護IGBT管的目地。

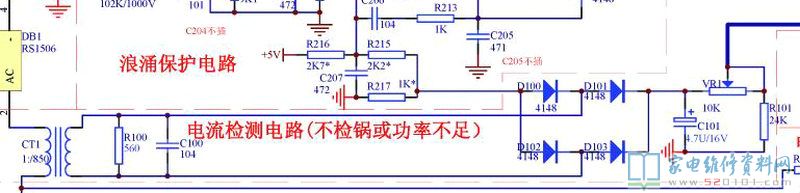

九、電流量檢驗電路
如下圖所示,它由電流量檢驗抽樣變電器(別名比流器)CT1、R100、D100~D103、VR1、R301 組成。其關鍵功能是將IGBT 的工作中電流量轉換為電壓數據信號加進CPU,根據CPU 對于此事電壓開展處置后,去操縱PWM 數據信號的力度,進而自動調節IGBT 管的工作中電流量。
CT1 初中級穿過的交變電流在次級線圈端磁感應出一個變電壓, 此電壓經R100 限幅后送至 D100~D103 開展整流器,再VR1 調整后R301 分壓后加進CPU 的電流量檢驗接線端子,CPU 根據檢 測出的電壓與設置電壓開展比照,去自動控制系統PWM 數據信號的導出尺寸,做到自動控制系統IGBT 管工作中電流量的目地。有的型號VR1 是并接進比流器次級線圈,先調力度后整流器獲得檢驗電壓的。
注:此電路除可以調整電流量尺寸之外,還在對所放鍋的尺寸、薄厚開展檢驗。
十、鍵入電壓檢驗電路

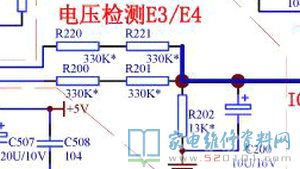

此圖不正確,在具體運用中,R200、R220 前面應各接有一只整流二極管至溝通交流220V 的2個鍵入接線端子上,它由這兩個二極管、R200、R201 、R220、R221、R202、C200 一同構成。其功能是檢驗電壓鍵入電壓的尺寸,完成電壓過電壓、欠壓。
電壓電壓經二極管半波整流后獲得的脈沖直流電電壓,經R200、R201、R220、R221 降血壓過流保護 后,再經過R202 分壓,C200 過濾后獲得一個直流電抽樣電壓,鍵入到CPU 的電壓檢驗VIN 端 子上,此電壓與CPU 內設置的電壓開展比照鑒別,若此電壓高過或小于設置電壓值時, CPU 覺得鍵入的電壓過高或過低,休眠端子導出關機指令,驅使IGBT 管停止工作。

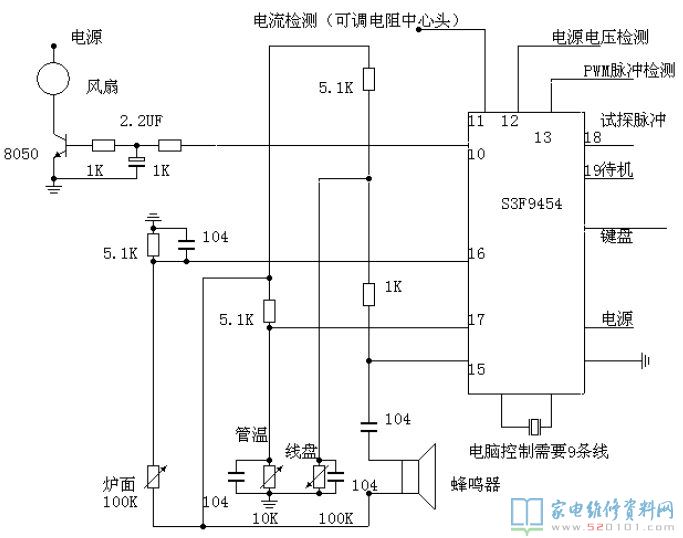

十一、爐腔、線盤、IGBT 管溫度測量電源電路

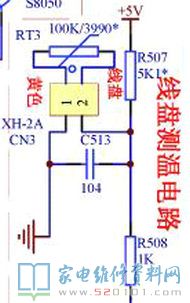

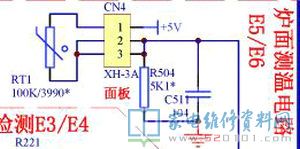

他們全是運用負溫度系數溫度傳感器的特點將操作溫度轉化成電壓信息內容,加進CPU 分別的檢驗端子上, CPU 檢測到此電壓信息內容超出設置時,根據CPU 休眠操縱端子導出待機批令,IGBT 管停止工作。此電源電路極為簡易,這兒不會再一一論述。
十二、風扇光耦電路

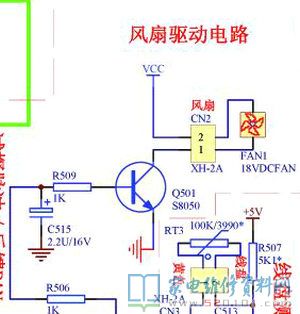

此電源電路比較簡單。一切正常時,CPU 的FAN 端子導出高電平,經R506、R509 加進Q501 的B 極,Q501 飽和狀態關斷,VCC 的18V 電壓所有加到風扇的兩邊,風機一切正常轉動對IGBT 管的質量開展排熱。當CPU 的FAN 端子導出低電頻0V 時,經R506、R509 加進Q501 的B 極電壓消退,Q501 截至,風機兩邊的電位差同樣,沒有電壓降,風機轉停。
十三、無源蜂鳴器、系統軟件電源電路、校準、開關電源、電腦鍵盤控制回路,文中這兒不會再贅述。
