九陽JYC

接修一臺九陽JYC-21ES55C電滋爐，常見故障主要表現為屢燒保險絲管和IGBT管。拆卸，最先用數字萬用表、電子管檢測儀，對顯卡和觸摸控制面板線路板零件逐一篩選，換上高品質拆零件，串入電燈泡開機精確測量電流電壓。

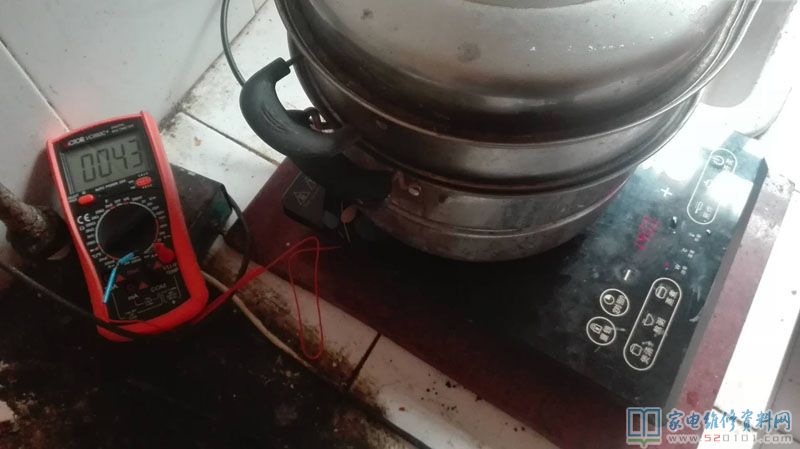

為了更好地傳熱優良，IGBT管散熱片下邊RT2 負溫度溫度傳感器（10K）精確測量好后，加多些導熱硅膠，能觸及到鋁排熱板，更換C206 472電容和10uf、220uf電容，將原機電阻R101 14K換上工程圖紙上標明的2K電阻器，開機后，電滋爐能加溫，可是有敲鍋響聲，剖析是換R101電阻器造成，又換回來14K電阻器，開機敲鍋響聲消退，應用里將數字萬用表溫度精確測量熱電阻頭插進鋁散熱片下監視全部操作全過程溫度轉變。

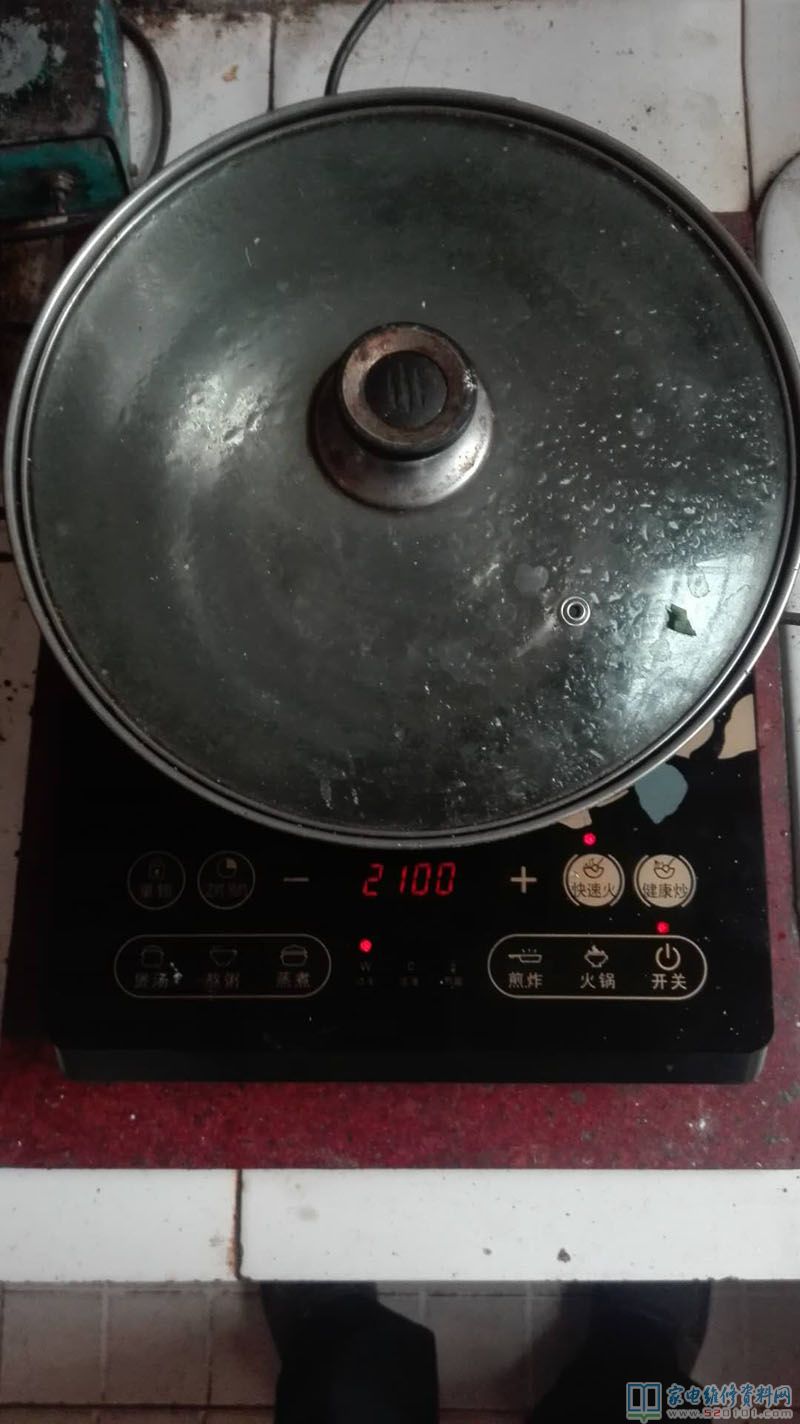

應用2100W加溫時，溫度在42度-44度，1000多瓦加熱情況下，35度，關閉電源開關不一風機關機，50-60度。溫度很平穩，各作用都一切正常，徹底修補。

對于此次屢燒整流管的緣故，應當與10uf、220uf電解法電容霉變、整流管下邊的溫度傳感器導熱硅膠用得少解觸碰不上鋁散熱片有關系，換下來的0.3uf、5uf、2uf電容以新換上的電容用數字萬用表電容檔精確測量容積一致。只有是某些零件耐熱性不太好產生的，提議小伙伴們対有疑問的零件開展更換。一個零件優劣，牽涉到主要參數尺寸，抗壓、耐熱性等多種指標值，業余組檢修受檢測儀器限定不太可能考慮周全。為了更好地省時省力，只有更換。工作中中測300V、5V工作電壓一切正常，D5負級18V導出平穩，風機運行時插孔處工作電壓10-12V一切正常。
