家庭用燃?xì)怆姛崴鲀?nèi)的水汽連動裝置

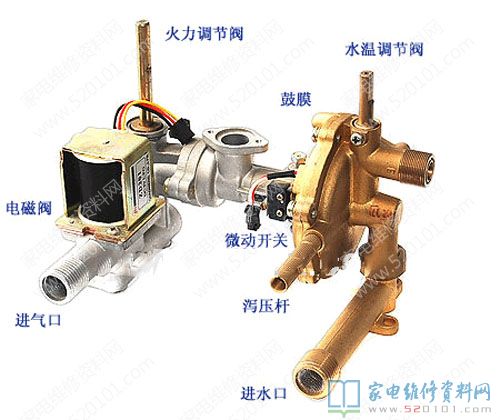

家庭用燃?xì)怆姛崴鲀?nèi)的水汽連動裝置（別名水氣聯動閥）包含水控裝置和氣控裝置，關鍵構件有：進風口、瀉壓閥座、錐形管、耳鼓、溫度調節閥門、頂桿、撥動開關、火力點調節閥門、真空電磁閥、進風口等。文中將詳盡的敘述一下水控、氣控裝置的原理。

一、水控、氣控裝置
1、氣控裝置由閥門部件構成，操縱燃?xì)獾拈_閉和燃?xì)饪偭髁?，又被稱為火力點調節閥門。

2、水控裝置是操縱出水量的裝置，又被稱為溫度調節閥門。

二、水汽連動裝置原理
水汽連動裝置的功效是確保在壓力充足，且被引入換熱器流動性時，燃?xì)獠倏v閘閥才可以開啟；而當流水終止或工作壓力不夠時，全自動斷開燃?xì)獾臍饴吠ǖ?，避免因少水而燒毀機器設備，即通常常說的“水到，氣到”。 原理簡易地說，便是檢驗到充足的沖擊性壓力時，運行燃?xì)鈾C(jī)械設備電源開關（斗笠墊），運行電源電路（一般為撥動開關）從而運行電動機、電子點火器和真空電磁閥（燃?xì)怆娮悠骷y，留意，氣道路上有兩條閘閥，這也是安全性的規定，也是國家行業標準的強制規定）。 如今常見的水汽連動裝置關鍵有二種：一種是工作壓力式，另一種是壓力差式。

1、壓差式

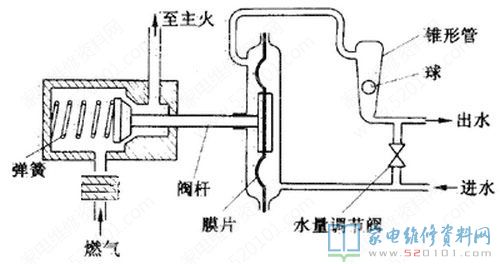

選用塑料薄膜兩邊水的壓力差的基本原理，它的供水管道設定了節流孔（文丘里噴嘴），當流水過節流孔時，在膜的兩邊造成壓力差，由壓力差來打開和關掉燃?xì)饣钊y。因?yàn)楣?jié)流孔的公稱直徑是確定的，因此在單位時間內穿過節流孔的水越大，則通過節流孔時水的流動速度就越來越快，依據伯努利原理，節流孔兩邊所制造的壓力差就越大，由閥座調壓閥瓣，使閥門打開的水平也就增加。確保了在電熱水器的供熱量范圍內，電熱水器的氣溫維持基本上平穩，不會時冷時熱。當進水閥關掉，水終止流動性時，塑料薄膜兩邊的壓力差消退，活塞閥在扭簧的效果下校準，斷開了主燃燒機的氣路，主燃燒機發動機熄火（這時若有文火燃燒機則維持以前的點燃情況）。 壓力差式水氣聯動閥既可用以前風格，又可用以后風格。 水氣聯動閥是連接水道和氣路的一個關鍵構件，應取用特性較好的原材料作防水防火塑料薄膜外，還需從構造上把水道和氣路嚴苛分離，那樣即使防水防火膜損壞水也不會進到燃?xì)夤苈贰?br /> 2、干簧管（或霍爾元件）式

選用磁瓦磁感應干簧管（霍爾元件）。電熱水器進水口內安裝磁瓦，開啟進水閥出水量做到設計方案值時，磁瓦掉轉磁感應點，干簧管就合閉，控制回路接入，燃?xì)忾l閥 開啟，電熱水器點燃。
