燃氣熱水器內的正離子火焰熄火保護裝置電路

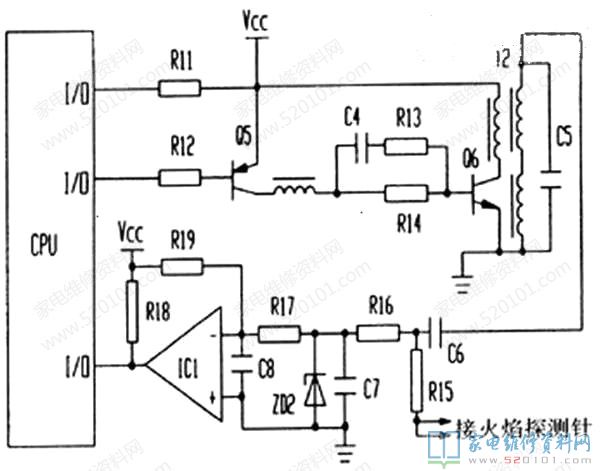

燃氣熱水器內的正離子火焰熄火保護裝置電路也叫正離子磁感應(焰)式熄火保護裝置電路，其運用天然氣在點燃時火焰含有正離子并具備單方面導電性特點，來做到并操縱真空電磁閥進行其安全性維護作用，因設計方案電路時，把燃氣熱水器所必要的打火作用電路和可靠維護作用電路結合在一起，做為燃氣熱水器的自動控制系統，使燃氣熱水器的安全性更具有確保。為了更好地詳細描述其電路原理，特制作一份電路，如下圖所示。

如下圖所示所顯示，燃氣熱水器火焰檢驗意見反饋電路由單片機設計CPU、Q5、Q6、T2變電器及IC1等電子元件構成。
當一切正常業務時，單片機設計在給打火操縱電路數據信號的與此同時，也把開啟數據信號加到了三極管Q5的基極，使Q5飽和狀態關斷，Q6基極電壓升高由Q6及T2構成的電感器三點式自激振蕩電路得電后起振工作中。此震蕩電路工作中之后，在T2變電器的次級繞組上磁感應出一個約150V以內的溝通交流單脈沖電壓，此電壓的一端根據電力電容器C6和電阻器R15后，由絕緣層阻燃性聯接輸電線聯接到安裝在燃氣熱水器的火排上邊固定不動的火焰火焰檢測針上。當火排導出的天然氣被高壓脈沖放火花放電引燃點燃時，因其火焰自身所具備的單邊導電性特點，使根據C6及R15加進火焰檢測針上的溝通交流單脈沖電壓被火焰整流器，這時火焰等同于一個整流二極管。整流器后形成的正離子電流量給電力電容器C7電池充電，在電力電容器C7上產生一個下正上負的電池充電電壓，電力電容器C7上端負電壓根據R17加進IC1比較器的負端上，使IC1比較器的負端電位差小于正端電位差，這時，IC1比較器翻轉，由原先導出的低電頻翻轉為高電平，再將此高電平數據信號送至單片機設計的火焰信號檢測鍵入端。
當燃氣熱水器出現意外發動機熄火時，根據C6及R15加進火焰檢測針上的150V溝通交流單脈沖電壓展現引路情況，IC1比較器的負端因為R19上拉電阻的功效進而此點電位差高過比較器的正端。這時驅使IC1比較器翻轉，由原先的導出高電平翻轉為導出低電頻，并將導出的低電頻數據信號送至單片機設計的火焰信號檢測鍵入端。
當火焰檢測針產生比較嚴重走電或火焰檢測針與人體短路故障時，T2變電器次級繞組上的150V溝通交流單脈沖電壓根據R15及C7組成控制回路，因電容的作用（隔點對點傳輸交）對交流電流短路故障，IC1比較器的負端因為上拉電阻R19的功效此點電位差高過IC1比較器正端電位差，使比較器翻轉導出低電頻，并將此低電平數據信號鍵入到單片機設計的火焰信號檢測端。
單片機根據火焰信號檢測鍵入端脈沖信號的多少，來可分辨火焰的有沒有，進而操縱真空電磁閥關斷與吸合來進行氣動閥門管道的導通，最后做到熄火保護裝置的目地。
