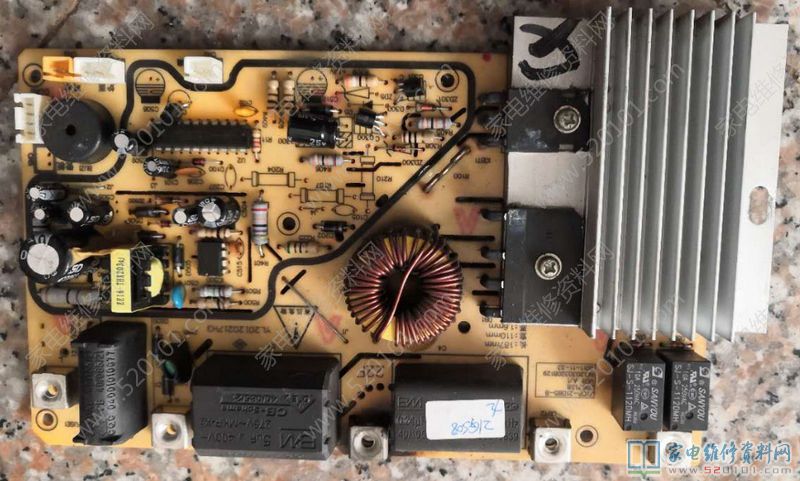

接修一臺九陽JYC-21GS08電滋爐，常見故障主要表現插上開關電源，控制面板顯示燈無表明，按觸碰鍵也無反映。拆卸機殼，里邊有二塊線路板，電磁爐主板和操縱觸控板，通電測整流器耦合電容兩邊電壓為315V，一切正常，隨后根據8腳開關電源電子器件THX203H造成直流電18V和8.8V雙路電壓，觸控板5V電壓是8.8V根據78L05小穩壓極管穩壓管提供。根據測量沒有18V和8.8V電壓，電磁爐不運行的因素是找到，猜疑電子器件THX203毀壞，拆換新的THX203H后，通電調試常見故障依然，仍然沒有沒有18v和8.8v導出。
拔出開關電源，測量電壓整流器耦合電容兩邊315V電壓斷電迅速，表明電源電路已起振，僅僅次級線圈端有短路故障或負載太重狀況，用數字萬用表測沒有短路故障，也無測量是顯著毀壞的元件。用代換法代換次級線圈元件，當代換到18V編號D503整流二極管RF107時，電磁爐一切正常了，拆下來的RF107用數字表二極管檔測量，沒有發現問題，此元件歸屬于電子器件霉變，遇到此壞元件查常見故障確實不便，RF107可以用RF307代換，后者電流量主要參數為3A，代換后更靠譜。
附：九陽JYC-21GS08電磁爐電路圖
