金元全自動上水電水壺,常見故障修補

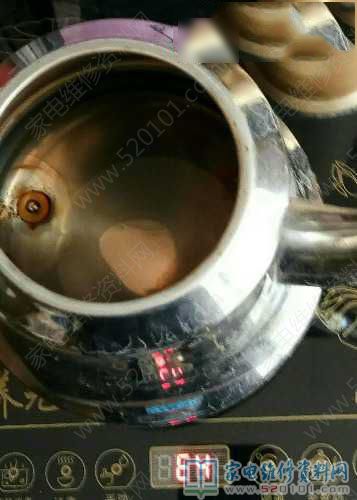

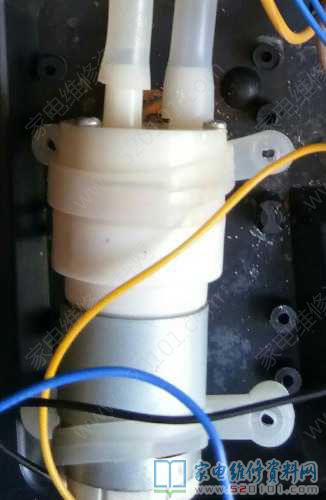

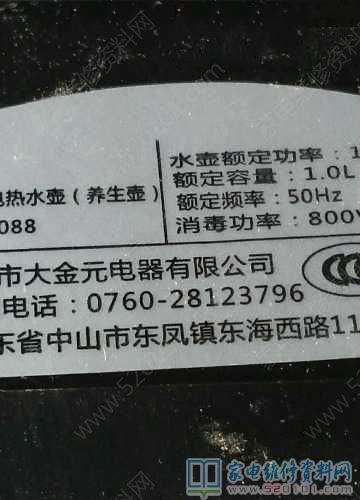

接修一臺廣東中山市產的金元全自動上水電水壺，常見故障主要表現是啟動控制面板表明、實際操作及上水柱上下旋轉均一切正常，但不上水，也無電機旋轉響聲。測上水全過程時電機兩接線間工作電壓在6-9V 上下晃動。立即拆換電機上水一切正常。殊不知，放水完畢后控制面板表明E4，不加溫。依照有的放矢的標準，先測壺內光纖耦合器，電加熱器一切正常，壺里溫度傳感器電阻值128k ，那時候室溫在15℃上下，加溫后電阻值迅速減少，應屬一切正常。

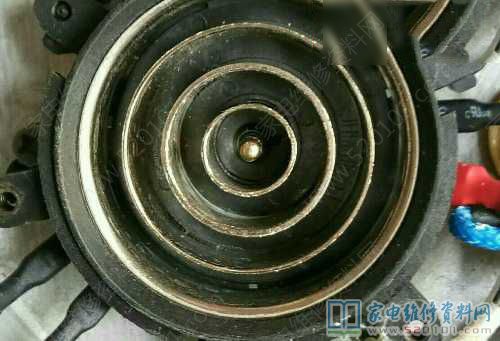

拆卸看設備基座內部，并無斷開、損壞、電容器起包等顯著毀壞。回過頭查光纖耦合器接線，看起來僅有五環的光纖耦合器，具體有六個接線接線端子，由性格外向內分別是電線接頭、溫度傳感器黑條、加溫盤紅線、加熱盤綠線，最正中間是溫度傳感器紅線和水位開關的雙黃線。而到了壺內一部分，由外到內分別是溫度傳感器黑條（接地裝置）、溫度傳感器機殼接線（粗雙黃線）、加溫盤、加熱盤，最正中間則是溫度傳感器紅線和水位開關黑線。一看接線，猛地感覺溫度傳感器機殼好像應當接地裝置，而別的兩條線好像均不應該接地裝置。看接線接線端子又沒拆換過，了解客戶獲知也未請人P過。

嘗試將二者交換，啟動控制面板就表明E3且不上水。難道說由外到內的第二環也與接地線相連？難測不清楚，一測嚇一跳，與地堵塞，與溫度傳感器機殼也堵塞。拿手帶動該環接線，發覺接線接線端子有點兒搖晃。拆下來含有溫度控制器的金屬片，總算發生眉目，用焊錫絲焊牢，電腦裝機，調試，上水、燒開水一切正常，常見故障修補。
