IC16腳外接元器件C6J5決策

9.熱釋電傳感器

熱釋電傳感器又被稱為“人體紅外線感應器傳感器”，其攝像頭外觀設計如下圖14所顯示。該傳感器普遍用以感應門、非觸碰電源開關、全自動自來水龍頭、房屋監管等家用電器中，其原理如下所示：熱釋電傳感器內嵌壓電陶瓷片類電解介質，此類電解介質在電極化后能維持極化情況（此問題稱之為“自發性極化”），而且這類物質在遭受紅外輻射溫度增高時，表層正電荷將降低，等同于釋放出來了一部分正電荷，故稱之為“熱釋電”。

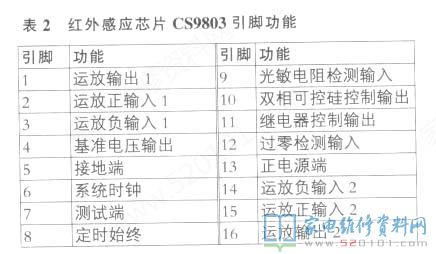

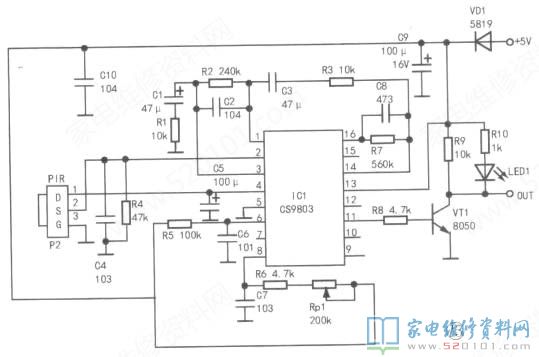

CS9803是常用的紅外線感應器IC，內嵌鐘表、電壓比較器、探測器、記時器、過零檢驗和輸出操縱等電源電路，其管腳作用見表2。以CS9803為關鍵構成的熱釋電傳感器電源電路如下圖15所顯示，其工作標準電壓為4.5V~5.5V。

接入主機電源后，若熱釋電傳感器檢驗地區內無人體，則CS9803（IC1）的?腳輸出低電頻，VT1截至，OUT端輸出高電平（約4.4V）;若檢驗地區內有人體，則熱釋電傳感器將檢驗出人體傳出的紅外感應輻射源數據信號，并將其變換為電子信號，贈給IC1②腳。IC1中的第一級計算運算放大器做為熱釋電傳感器的前置放大器，將數據信號變大后從1腳輸出，通過C3、R3加進?腳內的第二級計算運算放大器開展變大，再通過IC1內雙重鑒幅器驗出合理開啟數據信號，以運行時間延遲計時器，最終?腳輸出高電平數據信號，VT1關斷，OUT端輸出低電頻（0V），指示燈亮。

IC1⑥腳外接元器件C6J<5決策IC內部時鐘頻率，⑧腳外接元器件C7J<6和Rp1決策IC內部計時器的周期時間，可調節輸出控制時間的長度。

10.環境濕度傳感器

濕度傳感器根據常用的濕敏元器件關鍵分電阻器式、電容傳感器兩類，濕敏電阻是在硅片上遮蓋一層VD1用感濕原材料制作而成的膜，當空氣中的水蒸汽吸咐在感濕膜上時，元器件的電阻和阻值都是會產生變化，運用這一特點就可以精確測量環境濕度」濕敏電容器一般用于高分子材料薄膜電容。

常見的纖維材料有聚乙烯、聚丙烯腈、酪酸醋酸纖維等。當空氣相對濕度發生改變時，濕敏電容器的相對介電常數產生變化，則容積產生變化，其容積變化量與空氣濕度正相關。HS1101型傳感器是一款濕敏電容器，其外觀設計如下圖16所顯示。

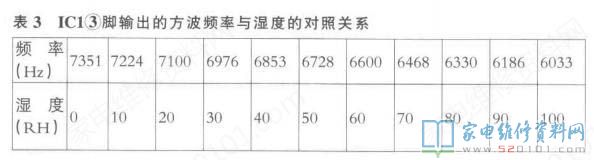

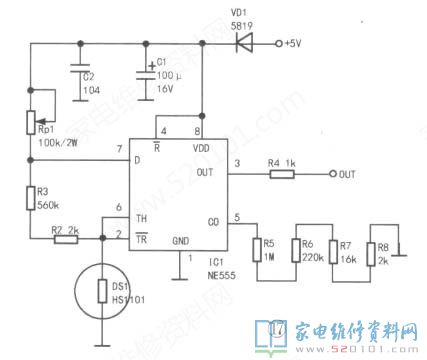

以HS1101型傳感器為關鍵構成的環境濕度傳感器電源電路如下圖17所顯示，其工作標準電壓為4.5V?5.5V。HS1101型傳感器（DS1）與時基電路NE555（1C1）的開啟端②、⑥腳相接，電阻器Rp1用以校正輸出工作頻率。當IC1⑦腳工作電壓做到閾值電壓（0.67VCCM，DS1電池充電，IC1③腳輸出高電平；當IC1⑦腳工作電壓為小于0.33VCC時，DS1逐漸充放電，1C1③腳輸出低電頻。這般循環往復JC1⑦腳輸出波形數據信號。根據判斷該波形的工作頻率，就可以獲得目前的環境濕度，其對比關聯見表3（檢測環境溫度為25°C）。

提醒：環境濕度是一個表明干燥水平（即氣體濕冷水平）的標量，通常用空氣中所含水蒸汽的硬度和同溫下飽和狀態水蒸氣密度的百分數值來表明，這一百分數值又稱之為“空氣濕度（RH）“。人體在房間內覺得舒服的最好空氣濕度范疇是49%~51%。

11.紅外感應反射面傳感器

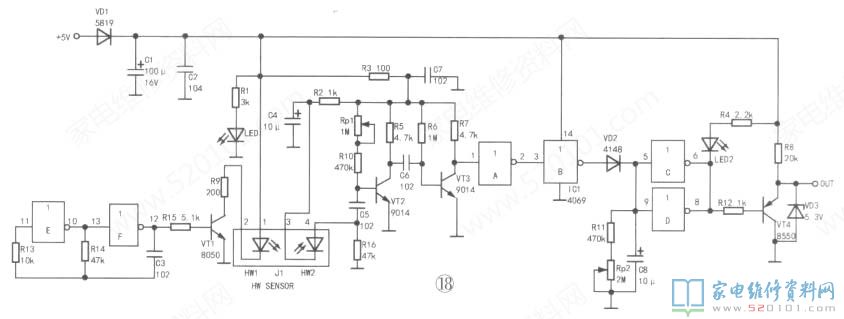

紅外感應反射面傳感器是運用光的反射基本原理，并依據反射面光的強度來判斷正前方有沒有阻礙物。因為應用的是紅外感應，因此抗干擾性很強。此類傳感器普遍用以智能機器人、感應門、防盜報警中，其電源電路由紅外線差分信號發送、紅外線單脈沖接受、整形美容變大等模塊電源電路構成，如下圖18所顯示。

該電源電路的工作標準電壓為5V、72V，典型值為5V。場效應管4069（IC1）內嵌6個反相器JC1EJC1F、R13、R14、C3構成自激振蕩多諧振蕩器，造成波形。當有物件坐落于傳感器上邊合理間距內時，在三極管VT1的推動下，HW1發送紅外線差分信號，經阻礙物反射面后，光敏二極管HW2接受紅外線差分信號，并將其轉化成工作電壓差分信號，先經過VT2和VT3二級變大，再經過IC1A和IC1B整形美容，最終根據VD2給C8電池充電，使IC1⑤、⑨腳快速變成高電平，則⑥、⑧腳變為低電頻，指示燈LED2亮、VT4關斷，數據信號輸出端（OUT）為低電頻（工作電壓約為0.7V）。

若HW2未接受到紅外信號，IC1⑤、⑨腳為低電頻，其⑥、⑧腳為高電平，VT4截至，數據信號輸出端（OUT）輸出高電平（工作電壓約為3.8V）OVD2、R16、R10、C8構成延時電路，調整KI6可調節延遲時間長度。

12.火苗傳感器

火焰傳感器適用于煤氣灶、天然氣熱水器等需對火苗開展檢驗的家用電器中，其典型性運用電源電路如下圖19所顯示。VT1是火苗磁感應頭，其外觀設計與一般二極管同樣，如下圖20所顯示。

VT1能檢測到火苗傳出的股票波段范疇各自為700nm?1100nm（納米技術）的中短波近紅外感應（SW-N1R），并將其轉化成電子信號輸出。在圖19中，IC1（LM393D）是一個雙電壓跟隨器，對鍵入的2個仿真模擬工作電壓較為，當同相鍵入端（ 端）工作電壓高過正相反鍵入端（一端）時，則輸出高電平，相反輸出低電頻。若有火苗，VT1關斷，IC1③腳為低電頻，小于②腳工作電壓，則①腳（OUT）輸出低電頻（約0V），LED2亮;如果沒有火苗，VT1截至，③腳工作電壓為5V，高過②腳工作電壓，①腳輸出高電平（約4.4V），LED2沒亮。可變電阻R5用以調整IC1的③腳標準工作電壓值，即調整傳感器的敏感度。

13.PN結溫度傳感器

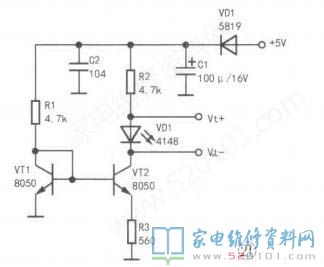

PN結溫度傳感器是運用電子管PN結的正方向損耗隨溫度改變的特點制做而成，實際基本原理如下所示：電子管的PN結溫度每上升1°C，其正方向損耗就減少2mV?2.5mV，檢驗電子管PN結的正方向損耗，就可獲知電子管所處自然環境的溫度。此類傳感器具備輸出工作電壓線形好、規格小、熱穩態值短（0.2s~2s）、溫度測量范疇寬（-50°C 150°C）等優勢，常與單片機設計相接，用以電子材料的太熱、負載和自動化技術控制技術中。在具體運用中，常見開關二極管1N4148做為該傳感器的攝像頭，用差分放大器對數據信號開展變大，如下圖21所顯示。

電源電路選用5V配電，VD1為傳感器攝像頭。在VD1溫度為15°C時，測出Vt 、Vt-工作電壓各自為4.16V，3.66V;在VD1溫度為75cC時，Vt 、Vt-工作電壓各自為4.16V、3.52V。

14.色調傳感器

顏色傳感器適用于彩打、圖像識別技術、診療確診、監控器校正等行業-TCS23。是全球第一款有數據兼容插口的RGB五顏六色傳感器，它能檢驗物件色調，并快速輸出相匹配工作頻率的模擬信號。該傳感器內嵌鮮紅色、翠綠色、深藍色及全透明濾光光電二極管（各16只），如下圖22所顯示。

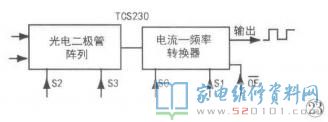

這種光電二極管交叉式排序在集成ic內部，構成8 X 8光電二極管列陣，最大限度地確保入射角檢驗勻稱性，進而提升顏色檢測的精準度。另一方面，同樣色彩的16只光電二極管并接，聯合分布在二極管列陣中，以清除色調的檢驗偏差。光電二極管列陣鑒別五顏六色，隨后根據電流量-工作頻率轉化器將電流量數據信號轉化成波形，其工作頻率與光抗壓強度正相關，如下圖23所顯示。

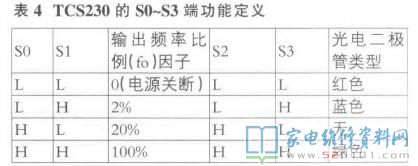

TCS230的配電工作電壓為2.7V?5V，輸出模擬信號，可立即推動規范的TTL或CMOS時序邏輯電路，就可以立即與微控制器或別的時序邏輯電路相互連接，而且每一個五顏六色無線信道具備1（）位以上的A/D變換精密度，其外圍電路比較簡單，如下圖24所不CTCS23O的3（卜S3端為設定端，通常與單片機設計相接，SO和S1用以設定輸出工作頻率占比因素（TCS230的典型性輸出工作頻率標準為2Hz?500kHz）。輸出工作頻率占比因素可使色調傳感器的輸出可以融入不一樣的檢測范圍，提升它的適應力，比如：當應用低速檔的工作頻率計數時，就可以使用小的占比因素，進而使TCS23O的輸出工作頻率和計數相符合。S2和S3用以挑選光電二極管種類，對應關系見表4。

比如要檢驗鮮紅色，則將S2和S3設定為低電頻，這時16個鮮紅色過濾光電二極管起功效。OE端為傳感器片選數據信號端，接單片機設計數據信號輸出端口號。OUT為數據信號輸出端口號，輸出pwm占空比為5（）%的波形數據信號。此外，在具體運用中，在TCS23O四周通常安裝多個白光LED，提升檢驗時的陽光照射色度，以清除臟物、灰塵、光與影等對色調的鑒別影響。文中未完畢，請繼續閱讀《智能家居產品常見新式傳感器電路圖講解精解（下）》。
