接修一臺galanzG80F23DCN3L-F7（R0）微波爐，常見故障主要表現為調試不加溫，全部實際操作一切正常，離心風機都不轉，猜疑溫控開關壞。因此拆卸對微波爐膛電源開關查驗發覺門電源開關是好的，因為風機，燒烤，微波管配電全是根據繼電器由溫控開關傳出程序控制開展操縱，因此對繼電器控制回路開展查驗。

發覺不管打開微波或是燒烤照片中Q6三極管基極自始至終沒有電，這一三極管基極配電來至Q1。查驗Q1基極5V槍擊5V，這是一個PNP三極管，僅有當基極小于槍擊0.7V他才會關斷，這一三極管可控于溫控開關上面一個四排工作電壓邏輯性變換集成ic。

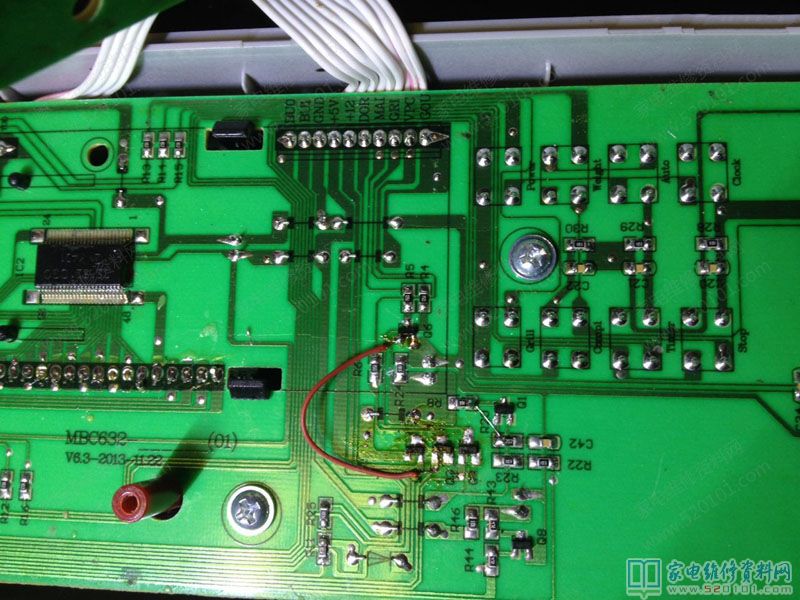

根據檢測不管微波燒烤這一集成ic操縱Q1三極管基極腳沒有工作電壓轉變，自己覺得這一集成ic很有可能該腳早已毀壞，網上購物查了一下來看這一微波爐溫控開關還有點兒貴，再加之如今上年要過春節的情況下快遞公司也忙。因此剖析電源電路后打算用輸電線將Q1三極E級連接C級，那樣當微波爐閉店后離心風機便會旋轉，因為充分考慮客戶燒烤用的少，因此將微波操縱數據信號與此同時操縱離心風機繼電器三極管（依照照片布線），其實我之后想還可以將電源電路改好燒烤離心風機還可以旋轉。

這一電源電路原理是如此的：便是當打開微波或是燒烤或者微波燒烤與此同時打開情況下，三極管Q1基極就受前邊邏輯性集成ic一個低電頻操縱，因此讓集電結導出5V工作電壓，這一工作電壓一個給風機繼電器三極管基極給予偏值讓其關斷，離心風機立刻旋轉，與此同時又給燒烤繼電器三極管槍擊配電，讓燒烤微波繼電器三極管處在待命狀態。當微波燒烤三極管獲得高電平工作電壓的情況下就關斷，這類設計方案實際上便是當離心風機不轉動的情況下，微波和燒烤是不容易工作中的，只有說這也是一種防御性設計方案電源電路，我感覺我改了電路后這類維護沒了，但是我覺得原先的微波爐沒有那樣設計方案也或是在使用。
