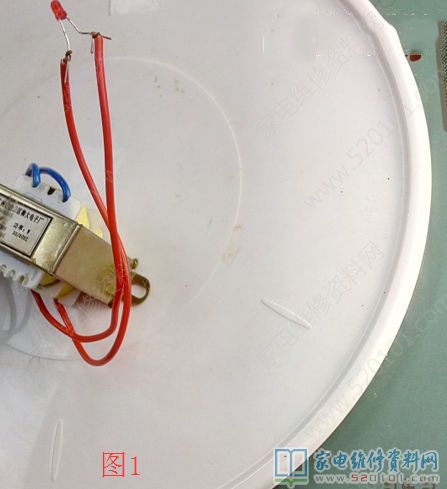

接修一臺尚朋堂電磁爐，此電磁爐原本燒熔斷絲、整流管、IGBT，按原主要參數拆換燒毀的元器件，運行后表明E0、不可以加溫，在網上查了下，大約是無鍋。最先查驗同歩檢驗電阻，電阻一切正常；查驗IGBT是否有PWM驅動單脈沖，如下圖1所顯示，變電器的高級接LED，運行電磁爐LED不容易閃，表明IGBT無PWM。

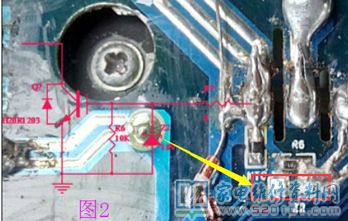

查驗IGBT驅動IC的配電一切正常（18V），G極所接的電阻也正常，最終把Z2穩壓二極管斷掉，如下圖2所顯示，電磁爐工作中一切正常，可能是IGBT燒毀時沖擊性工作電壓把Z2穿透了，若沒Z2的維護驅動IC也有可能會損壞，為了更好地維護IC就用2個穩壓二極管串連替代。
