接修一臺年久的三角電磁爐，客戶說不加溫，可是風扇又轉，按功能鍵都能見到數碼科技表明轉變，例如按擴大，減少都能看到數碼科技板的數據轉變，可是，便是一鍋涼水，都沒有警報，都沒有編碼。因?yàn)榻諄硪χO(jiān)控安裝，就粗略地的檢查一下（便是平常普遍的電容電阻哪些的）都沒發現問題。見到電磁爐一插電源插頭，風扇就轉，也沒有什么情緒科學研究，就和好朋友說MCU壞掉，不修了。

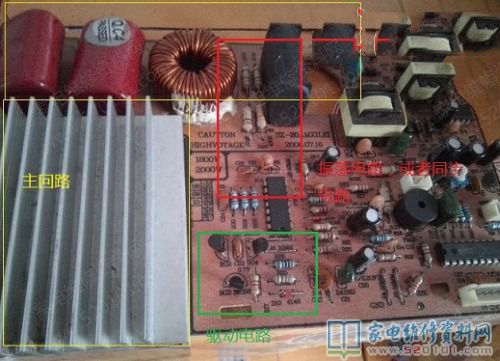

這兩天，沒什么事，看到電磁爐放到那邊，想一想或是科學研究一下，也順帶加強一下自個的技術性。不加溫。這個問題有點兒繁雜，依據修很多年電磁爐的大師傅說，查驗主控制回路，兩邊的大電阻器，電容器，要是沒有問題，大部分要涼了。因此，就先檢查什么200K電阻器呀，5uF電容器呀，IGBT呀。一番瞎折騰，可是，沒有壞的，這下真的是要涼了。

是否會是光耦電路這些8050 8550的問題，又卸下來查驗，沒有問題呀！（實際上，修這么多年都是由于數字萬用表廢棄物，常見故障便是這3個三極管，可是數字萬用表查驗一切正常），因此又裝回家，彎道從此逐漸。

一通電風扇就轉，平常一切正常的電磁爐不是這樣的呀！！應該是轉一下就停才對，不容易是操縱風扇那一個三極管壞掉吧？？又查驗?zāi)沁叄瑳]有壞的，那是怎么回事造成MCU一直導出高電平讓風扇一直轉呢？？真不容易是MCU紊亂了吧？？再想一想，風扇是排熱，它一直轉，表明MCU覺得內部發燙比較嚴重，就要它一直轉，應該是這些檢驗溫度的電阻器問題，就查驗?zāi)?個NTC，發覺IGBT那一個僅有2.45K，這并不對啊！！應該是10K或是100K的，認為不加溫常見故障就在這里了，先找一個10K的換掉，常見故障或是那般

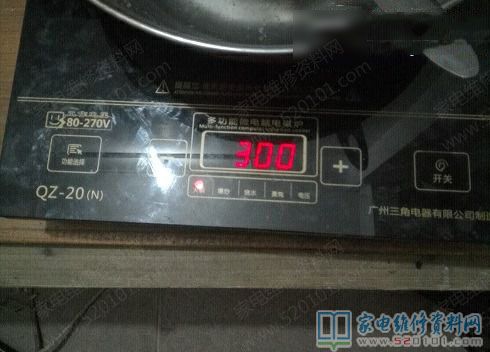

又找一個100K的換掉，再調試，只看見數碼顯示管表明1400幾秒，又停下來加溫，但風扇則是轉一下就停，再開機就轉，一切正常了。哦，原先風扇猛轉是由于這一電阻器，又學得一招，哈哈哈哈哈！

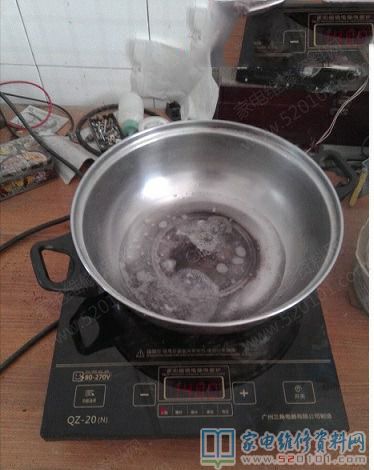

但或是不加溫，風扇一切正常有哪些用處？？可是，這時的常見故障跟逐漸不一樣了，按開機鍵，數碼顯示管表明一下：1400，并且，盤內的水略微動一下，這就表明MCU導出了推動單脈沖，可是，不清楚是怎么回事造成加溫震蕩終止，看一下工程圖紙，從LM339的8 9腳下手，當9腳工作電壓高過8腳，14腳導出高電平，與之后的電源電路產生震蕩，休眠時，8腳3.35V，9腳0V，當按電源開關時，9腳發生一次7V的高電平（好像是那樣），隨后就沒了。
不容易是維護電源電路姿勢了吧？維護電源電路姿勢就LM339 13腳，1腳為低電頻，電磁爐要加溫 13腳不管什么原因，都應該是高電平，不然，便是維護，查驗13腳，休眠，開機全是5V高電平，這就表明，壓根就并不是維護造成的。那緣故就僅有，光耦電路那邊，把數字萬用表放進339的5腳，不斷的開機，發覺5腳發生：0--5--0--5.....那樣的工作電壓振蕩。
這下懂了，便是那3個推動三極管8050 8550的問題，堅決3個一起更換，電磁爐一切正常了。（這種廢棄物的數字萬用表）

通過這種瞎折騰，對電磁爐又更進一步了解了，電磁爐是一文不值的，瞎折騰是艱苦的，工作經驗是可貴的，做檢修的就應當具有這類阿Q正傳精神實質，哈哈哈哈哈！！好，謝謝觀賞，順帶給加一點分！

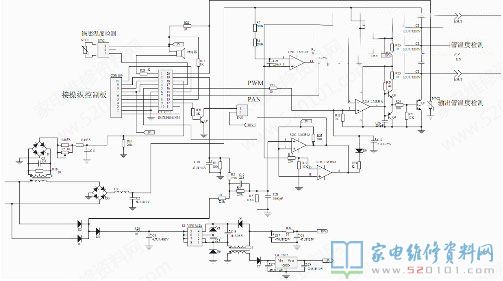

因?yàn)橛秒娔X不清楚是怎么回事，不可以上傳照片造成工程圖紙模模糊糊，那工程圖紙里從上向下先后是LM339的U2B:8 9 14腳, U2A: 4 5 2腳，U2C:6 7 1腳，U2D:10 11 13腳，LM339維護，我理解是：在5腳單脈沖鍵入和13腳那邊接了一個D9，假如D9的正級工作電壓超過負級，D9關斷，將MCU16腳的差分信號扯掉。假如D9的負級工作電壓超過正級的單脈沖，就截至。也就是13腳和1腳務必是高電平，也不維護。不對獨到之處請糾正！
