美的通用性板TM-S1-01A-A(B.C

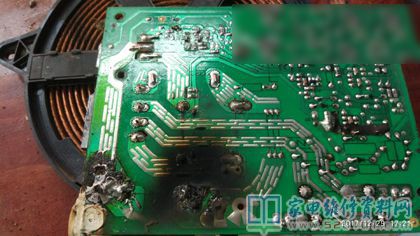

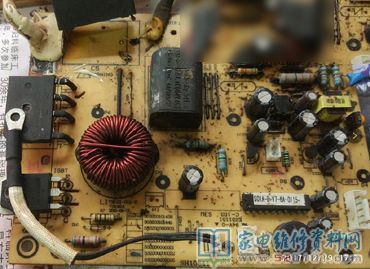

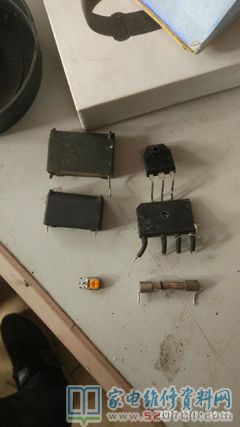

接修一臺美的C21-SK2105電滋爐，拆卸設備，發覺其其保險絲管炸了，0.27uF也損壞，精確測量IGBT橋堆已穿透，2uF抗干擾性電容器失容，拆下來全部壞件及發燙盤洗版烘干處理，別的元器件經精確測量都完好無損，隨手把501拆了換為270R固定不動電阻器（501精確測量是好的，但不安心，終究是老機器），裝上保險橋堆2UF0.33UF通電“滴”聲，測三工作電壓一切正常，igbt g極0V正常。
電腦裝機試機發生斷續加熱，幾秒報跳E5待機（常見故障編碼是感應器短路故障，溫度傳感器以前精確測量過沒什么問題，分辨是igbt管溫過高，后經檢測風機一切正常管溫正常，報常見故障后立刻精確測量igbt溫度傳感器電阻值120K上下，也表明管溫沒什么問題）

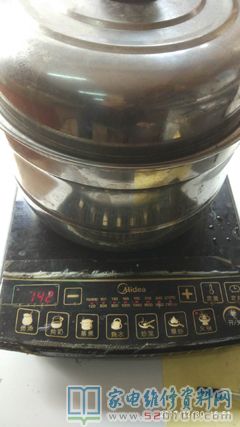

接著撇開常見故障編碼先修斷續加熱，代用貼片電容C3時把溝通交流進線插線柱用刮板刮了下空氣氧化層，試機一鍋水燒開沒出現異常，也沒報E5（E5這一點沒整搞清楚），為了更好地認證是不是C3的問題，又換回來試機，斷續加熱比最初時嚴重有改進，能一切正常加熱數分鐘才發生斷續加熱報E5待機，到這兒應當有許多好朋友猜疑是C3搞鬼了，我逐漸也是那么覺得，但我并沒有急著換回去，為了更好地進一步認證是否它，我又刮了一遍溝通交流進線插線柱及電源插頭也用老虎鉗卡緊了點，試機常見故障沒有發生，試機二天后交付給顧客。

附：美的通用性板TM-S1-01A-A（B.C.E）檢修技術性指引
