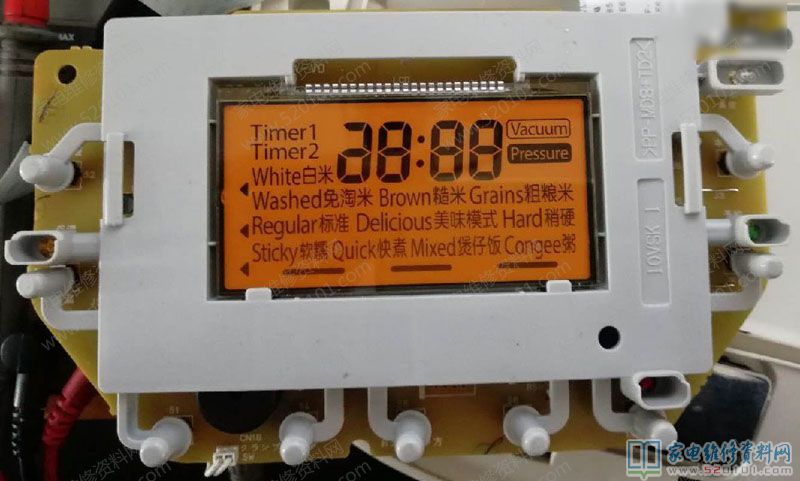

接修一臺客戶送過來的飛利浦RC-DS10K磁感應電飯鍋,常見故障主要表現為顯屏所有都表明,沒有一個燈亮了,也沒報常見故障編碼。打開表蓋測主開關電源為23V,VCCA無電壓,盡管是國外進口的電飯鍋,但和國內的基本原理應當各有千秋。

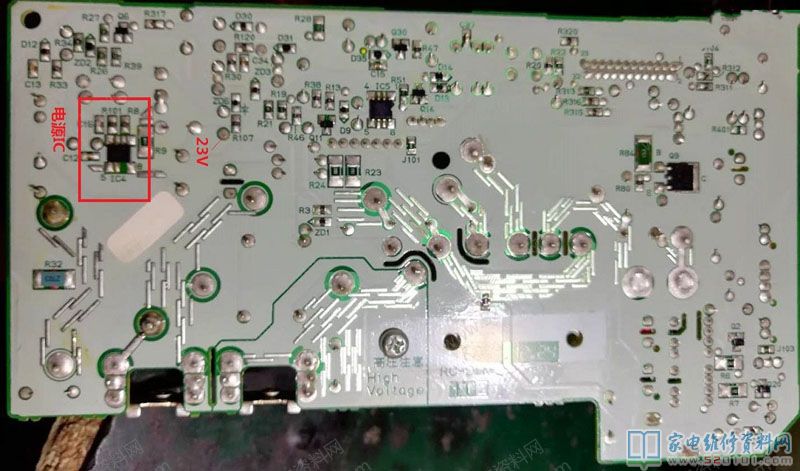

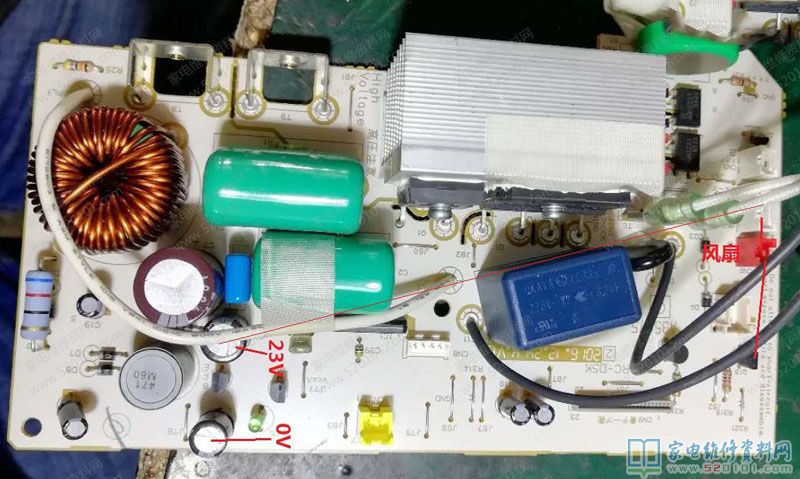

這款電腦主板大規模刮白漆,平行線已不大可能。按基本新項目查驗,此開關電源為串連開關電源,主導出23V,清除開關電源問題。按道理應當也有5V電壓,能測板標注VCCA點并無電壓,即然沒法布線就測基本點,風機插座處沒有電壓,感溫頭插座都沒有電壓。漸漸地探索發覺23V連在線盤感溫插座處(此插座共四芯,感溫和溫度商業保險)再到風機插座。拔下插座測在其中二腳為100K(分辨為感溫頭),另二腳引路,拆卸線盤感溫部件發覺引路的為溫度商業保險,短路故障溫度商業保險后插電設備常見故障清除(因為手里沒有此熔斷絲,只有臨時性那樣做)。
此溫度商業保險標志文本已掉,且直徑大約2MM,長短為10MM,全能的TB上也難尋找,電飯煲上金屬材料殼商業保險容積過大放不進感溫總程中。現階段只有短路商業保險。
