檢修電磁爐中的常見問題和IGBT損壞的八大緣故

文中梳理了一下檢修電磁爐中常常必須的零部件和型號規格對比，及其在檢修電磁爐中的常見問題和IGBT損壞的八大緣故，供眾多網民檢修參照。

一、IGBT管

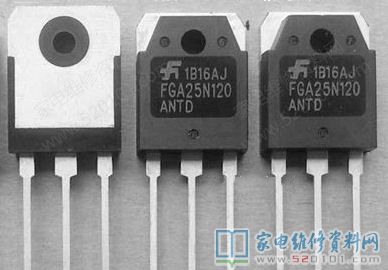

1、FGA25N120這也是最常見的管道.一定要用真品的12元一下的一定不能用。不然你能后悔莫及的，基本上可以維修如今2000W一下的全部項目的電磁爐。留意此管子減振。代用SGW25N120. 時要把原機里的減振二極管拆下來。
2、SGW25N120這是我見過的最好用的管道 。僅有樂邦、美的一部分設備上面有，這類管道尤其經久耐用，這類機器只需是管道爆掉最好是還要SGW25N120代用。實際效果最好是。用FGA25N120代用用不上多長時間便會再度損壞。不知道是什么原因。即使是真品的也不好。
3、H20T120這類管道也是較常用的型號規格 與FGA25N120可以交換沒有問題 也是有H20R120的，都一樣的。

4、H20R1202，H20R120，H40T120，H25R120 等。

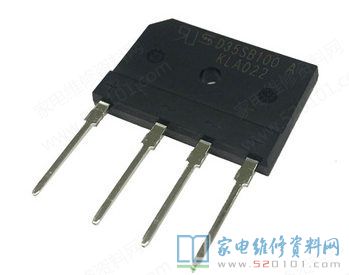

二、平橋

壞掉一律用25A平橋代用適用一切型號 。有一些設備用的是四方形的那類，這樣的事情可以改造。只需搞清楚鍵入與 、—極就可以了。只需用數字萬用表二極管擋測溝通交流鍵入兩腳正反面都無窮就可以。無需管別的腳，確保ok。

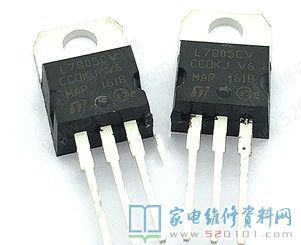

三、7805

三端穩壓管控制模塊。右側鍵入。正中間地，左側導出 只需精確測量右側有15-22V以內的工作電壓左側沒有，八成是它壞掉。要不便是后續對地短路故障。一般是CPU損壞了。

四、LM339

四電壓跟隨器。電磁爐啟動風機轉警報不加溫，先清理電路板并烘干處理;還不好就把它更換(四角錢一只)，不必遺憾通常能達到事倍功半的實際效果。

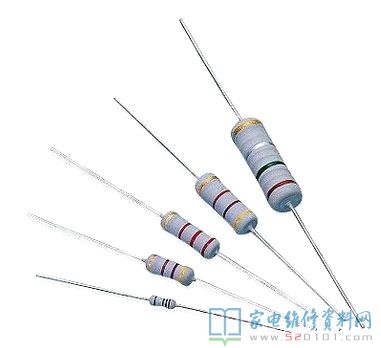

五、大電阻值電阻

1. 100K 120K.200K.240K.270K.330K.470K.510K. 這幾類電阻是同歩電阻。 很有可能造成不檢鍋的問題與燒IGBT。與原電阻值相距20K以上務必更換。電阻輸出功率是1W.2W 都能夠 。
2.820K電阻這電阻是工作電壓檢驗電阻。電阻值轉變能造成電磁爐工作電壓大小不一樣的維護。
3.10歐母電阻是開關電源過流保護商業保險電阻。常常遇與V12A. FSD200.THX202.等電源模塊一起應用，整體不插電商業保險沒爆先查驗它
4.溫度測量電路用的熱敏電阻電阻，常見的有100K、10K、20K。
5.串聯諧振電容器:有0.2uF、0.24uF、0.27uf、0.3uf 。耦合電容:備5UF就可以!

六、開關電源芯片：FSD200,VIPER12,THX201,THX202,13003

七、電腦鍵盤電路操縱IC：74HC164, 74LS164，實際操作各鍵顯示燈有亮但不可以鎖住加溫可能信號中斷時先代用。

八、保險絲管：IGBT損壞得話商業保險也基本上燒了，有很大、大號之分，電流量一般有10A、12A、15A三種，根據至大功率來挑選。

九、IGBT推動管：假如用三極管推動，幾乎全是8050、8550。假如用集成化電路則常用TA8316。

十、其他

可調電位器：輸出功率很大電流量9A以上,將可調電位器用700歐電阻代用功能鍵：自動開關機欠佳的先換功能鍵1N4148和470V的壓敏電阻也易壞也有18V穩壓極管，變電器，可調式電阻，風機，電壓互感器，股票盤面溫度電阻，磁感應控制面板的濾波電容等。
留意：電磁爐常用的電容器不可隨便更改容積，最好用原規格型號代用,并且要用品質好的不然裝上很有可能便會炸。

十一、電磁爐IGBT損壞八大緣故

在電磁爐中，IGBT是一個損壞市場占有率非常大，在沒有查清常見故障緣故的 情況下就調試，回造成IGBT在次損壞在電磁爐的檢修中，通過不端結束，梳理出電磁爐的八大緣故。
原因1、0.3UF電容器無效，或走電， 和400V電容器 容積縮小的情況下，將造成電磁爐，LC振蕩電路工作頻率較高
進而造成IGBT損壞。經查驗別的元器件無問題的情況下 ，拆換0.3UF 和400V電容器。
緣故2、IGBT管鼓勵電路出現異常，
振蕩電路導出的差分信號，不可以立即操縱IGBT 飽和狀態，關斷 和截至，務必根據鼓勵差分信號變大來進行。假如鼓勵數據信號發生問題，高電壓就回加到IGBT管的G級，造成IGBT一瞬間穿透，損壞，普遍的有推動管S8050和S8550。
緣故3、同歩電路出現異常，同歩電路在電磁爐中的首要功能是確保加進IGBT管G級上的電源開關單脈沖導言與IGBT管上VCE單脈沖后延同歩當同步電路工作中發生異常，造成IGBT管一瞬間穿透。
緣故4、18V工作標準電壓出現異常，在電磁爐中18V工作電壓發生時，會使IGBT管鼓勵電路，散熱風扇系統軟件及LM339工作中紊亂造成IGBT通電一瞬間損壞。
緣故5、排熱系統錯誤。電磁爐工作中在大電流量情況下，其熱值也大，假如排熱系統軟件發現異常，會造成IGBT太熱損壞。
緣故6、單片機設計出現異常。單片機設計內部會由于輸出功率出現異常而損壞IGBT。
緣故7、VCE檢驗電路出現異常。VCE檢驗電磁爐將IGBT官集電結上的單脈沖工作電壓根據，電阻分壓，抽樣得到去=抽樣工作電壓，此電壓的信息內容轉變傳入CPU，CPU檢測工作電壓的轉變，作出各種各樣相對應的命令，當VCE檢驗電路出現異常的情況下，VEC脈沖幅度。超出IGBT管的規定值，進而引起IGBT損壞。客戶炒鍋形變，或鍋低突起高低不平，在鍋低造成的渦旋，不可以一致的使形變的炒鍋加溫，進而使炒鍋溫度感應器，檢溫紊亂，CPU因檢驗不上，出現異常溫度數據信號，而再次加溫，造成IGBT損壞。
