接修一臺從同行業轉讓的高新科技星牌電磁爐

接修一臺從同行業轉讓的高新科技星牌電磁爐，故障主要表現為E1，發生防御性中斷加熱。詳盡主要表現為機器插電后，報E1，風機間斷性旋轉，顯示器的間斷性閃動，能開、待機，檢鍋一切正常，加熱幾秒后維護，報E1與此同時作用功能鍵無效，幾秒后待機，僅有開關機鍵可以用，出不來E1時功能按鍵可以用，中斷加熱。 加熱情況下，把炒鍋拿開機器報E0故障，此機E0為無鍋具，E1那時候不明。
拆件檢驗三組主電壓都一切正常，機器底版有被小水泡過的印痕也有走電燒過的印痕，將全部的被小水泡過的地區焊補后，檢驗未發覺毀壞構件，再次加好導熱硅膠后開展試機，故障依然E1，因此把同歩振蕩一部分的大電阻器獨立拆卸精確測量，未發覺變值毀壞的，猜疑339欠佳，代用339后，試機發覺故障不會改變，檢修陷入絕境，認真仔細339附近的夾層玻璃二極管發覺有一個的正方向電壓為0.394，反方向堵塞，數據信息是沒壞的，因為型號規格看不清楚，機器又進焯水，那時候認為是損傷了，之后用1N4148 0.6V正方向電壓 代用后，結果插電后還沒啟動，就炸管了。 之后靜下心來，細心的想一想一開始的情況下，試機是可以加熱的，僅僅中斷的加熱，并不炸管道，之后代用了0.394正方向電壓的二極管后，插電才炸的管道，而那一個二極管依據表的檢測值應當也是常規的，正指導通電壓小，可能是鍺管的緣故，并不一定是壞掉，通過思索后決策復原拆下來的0.394正方向電壓的夾層玻璃二極管，換好IGBT和保險絲管后，再度試機，結果機器修復到了沒修情況下的情況，或是E1和中斷加熱，僅僅不會再炸管道了。 這時覺得很迷茫不知道怎么著手，然后代用5UF和0.27UF電容器用5UF和0.3UF電容代用試機，通過試機發覺，這時的E1不會再常常的發生了，中斷加熱的工作頻率顯著的增強了，可是顯示器或是一亮一滅的閃耀著，與此同時機器中斷加熱，菜單欄功能鍵和作用功能鍵僅有在顯示屏亮的情況下，才可以實際操作和表明，顯示屏滅掉時，功能鍵無反映。 通過一番的瞎折騰還炸了IGBT和保險絲管，情緒很是煩悶呀，要想放棄了，因此先放了一邊，之后想搞清楚再修。
第二天又收到了此外一個客戶的電話去上門修電腦，系統軟件壞掉，改版電腦操作系統，客戶家里邊的電磁爐也壞掉，要我順帶修一下，我一看故障也是E1，此機器是帶語音功能的，唯一的優勢是可以表明故障碼的大約含意，那時候用這臺機器做實驗，試機情況下發覺，報E1是系統軟件有故障，報E0是無炒鍋。 這時對E1擁有大致的了解了，新式電磁爐的故障編碼和過去的老電磁爐不一樣， 新式的E1等同于之前的E0故障，系統軟件故障，而新式的E0又等同于舊式電磁爐的E1故障，無炒鍋。 這時的維修構思徹底的變化了，擁有清晰的方位了，E1整體系統軟件故障，因此通過了細心的查驗后，發覺故障發生在了 電壓 電壓檢驗線路中，在其中的元器件燒毀了。。。
高新科技星此機的毀壞元器件是470K、1W的電阻器，在電壓 電壓檢驗線路中，換好470KD電阻器后，試機機器恢復過來，E1沒有發生，機器修補。 本次的維修設計靈感來自 語音王 電磁爐的E1故障，維修工作經驗。

盡管之前在舊式的磁感應路上邊，也P過該類的故障，在電壓查驗電源電路，修過330K、1W的電阻器，可是之前的故障編碼不一樣，所象征的寓意也不一樣與如今出的電磁爐故障碼相差太大了，因此才離開了那么多的彎道。

故障一部分

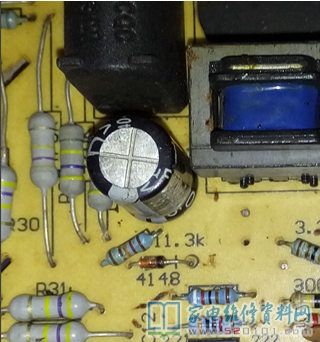

故障位置緊挨著點解電容器的470K電阻器燒壞

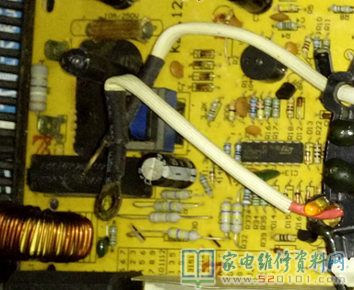

故障位置如下圖所示
