原機的SM7028電源控制模塊接線方法

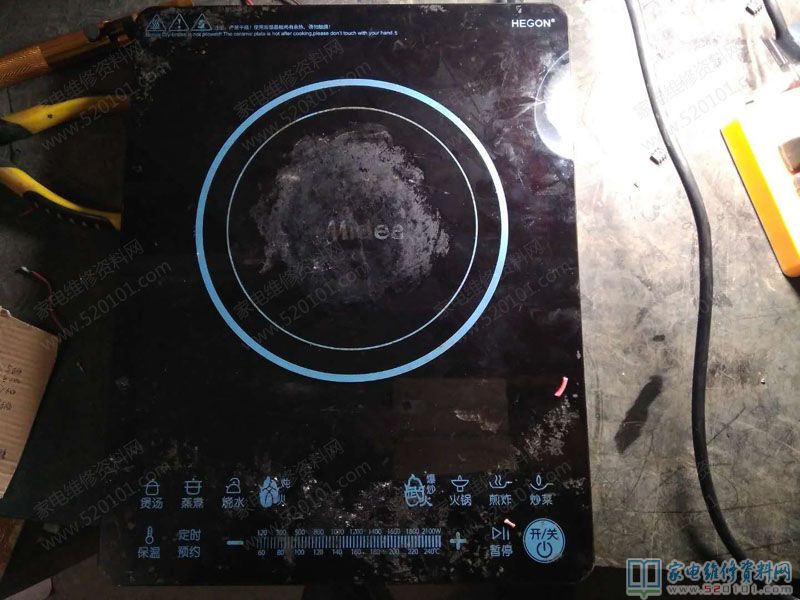

近期接修一臺美的纖薄電滋爐，常見故障主要表現為插電沒體現，開啟機器最先查驗電源商業保險，發覺優良。立即猜疑是副電源出了問題，當顧客的面精確測量副電源相關的各種各樣電阻器，二極管等，均一切正常。因此讓顧客回家，說問題較為復雜，等電話通知。

所有都精確測量沒出現異常，最終猜疑這一，如下圖所顯示。

這一型號規格是SM7028B，手里沒有這一控制模塊，Viper 12有好多個，想著代用一下試一下再講。

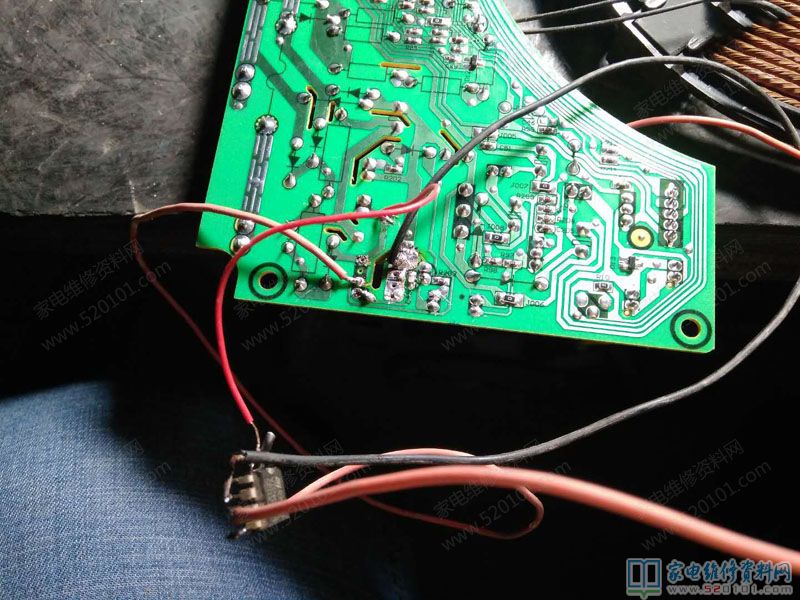

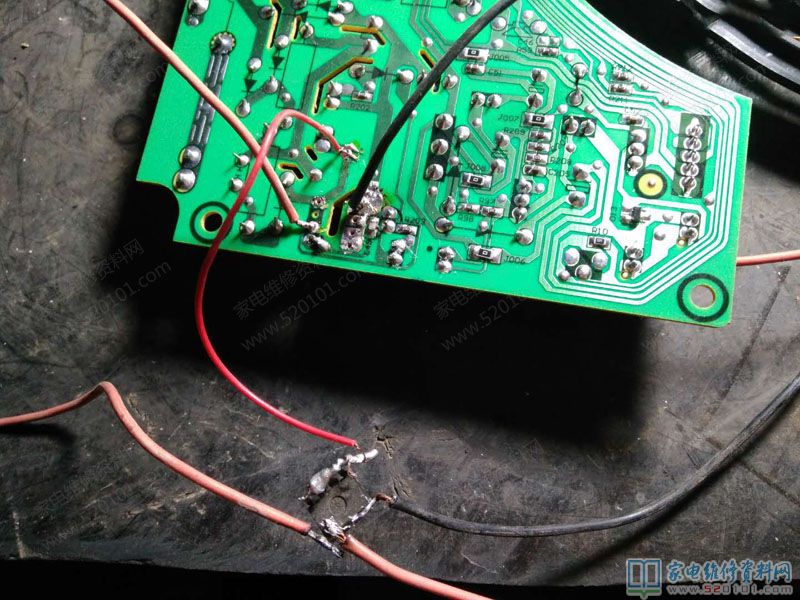

依照實例教程，線纏立即跳接，看一下實際效果，假如有用，再靠譜的安裝到木板上，先臨時性接好插電試一下。

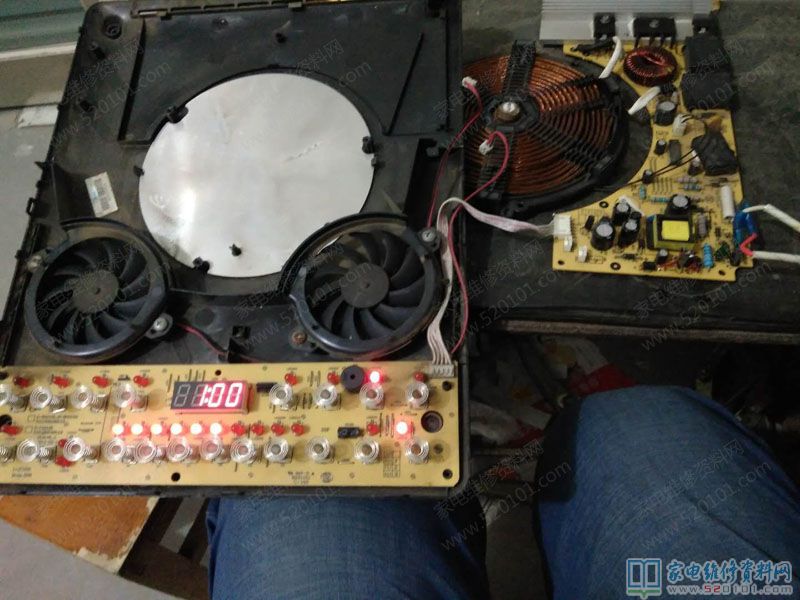

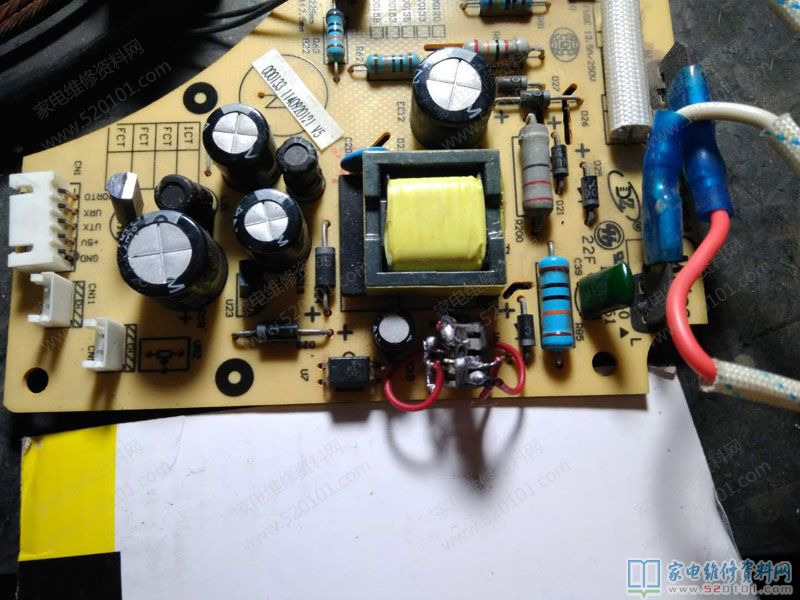

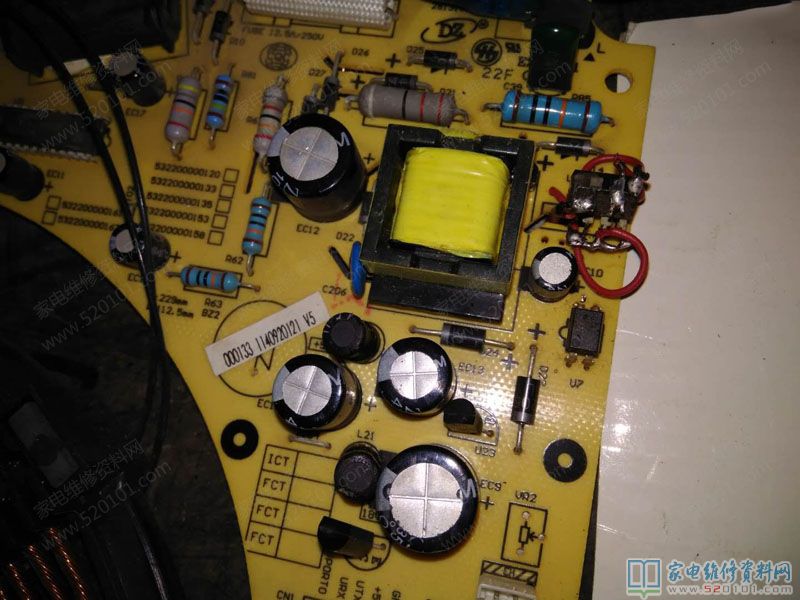

結果，插上電源插頭一瞬間，突然聽見“嘀”的一響聲，發覺顯示器亮起起來！拿手碰觸扭簧，能啟動，心里覺得應當就行了！因此固定不動安裝，由于Viper12a 的引腳和原先的sm7028的引腳部位不一樣，只能安變成下面的圖的模樣。

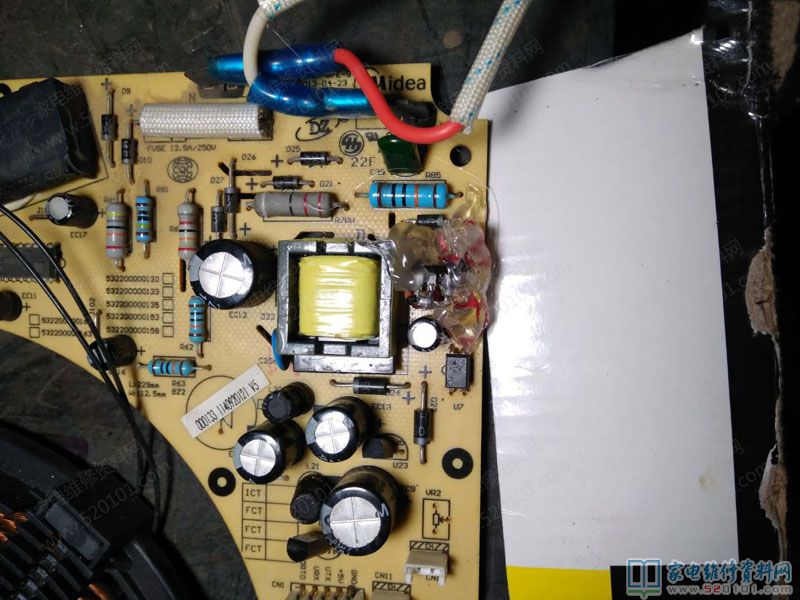

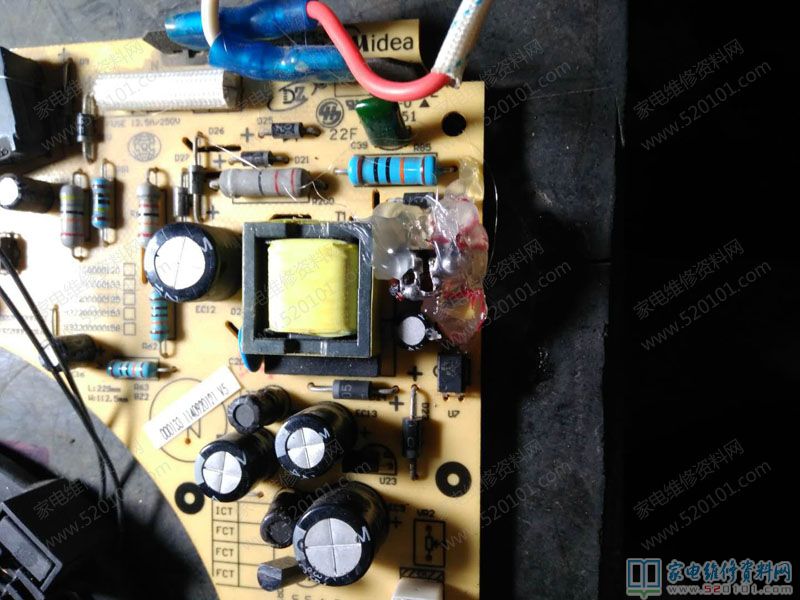

感覺還不靠譜，用膠打封一下。

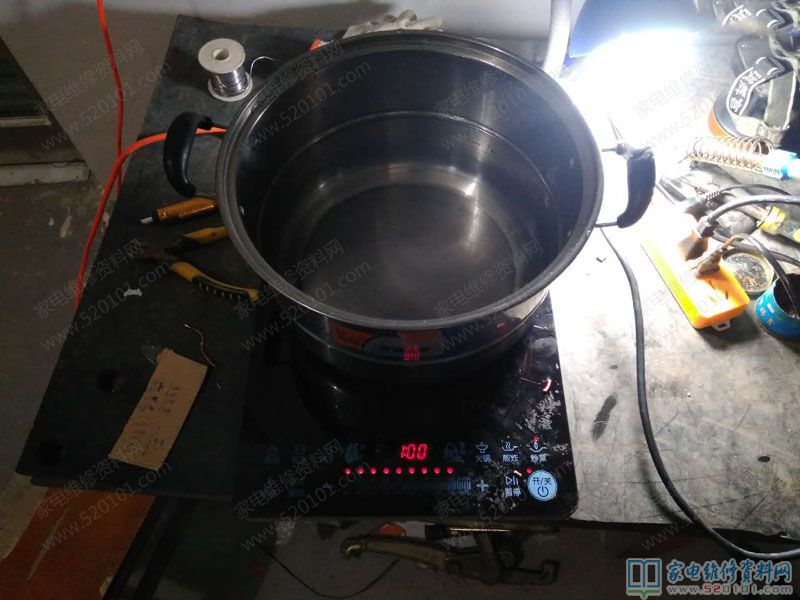

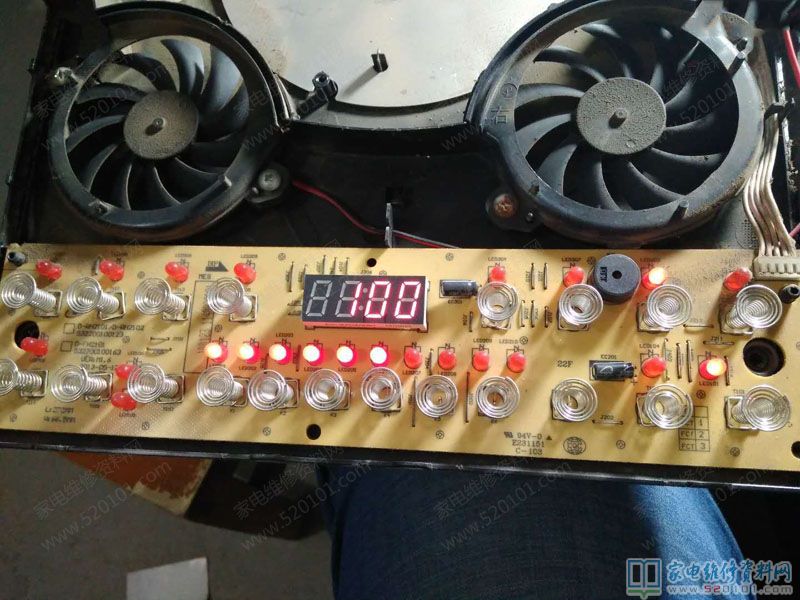

調試，如下圖所顯示。

此次檢修匯總：原機的SM7028電源控制模塊接線方法是：1腳意見反饋，2腳VDD（配電），3腳空，4腳接300伏電源正，5678腳接GND地；代用的Viper12電源控制模塊接線方法是：1腳，2腳接GND地，3腳接意見反饋，4腳接VDD(配電），5678腳接300伏電源正。
