榮事達觸摸顯示屏電滋爐

近期接修一臺榮事達的觸摸顯示屏電滋爐，型號規格：C2007，輸出功率：2100W，此機器是轉讓的，顧客先去我朋友開的店里邊檢修，因為我的朋友并不是技術專業干檢修的，技術專業干市場銷售的賣些小電器等家用電器為主導，檢修處在學徒工環節，因此修不上有溫控開關的很難的家用電器，現階段也只有修一下簡易的家用電器，因為是相互合作的關聯，經好朋友詳細介紹，顧客再度的轉至我這里。
顧客敘述機器壞掉大半個月以上，一直閑置不用了，以前一直用高溫汽車檔位270度和2100W長期的工作中，在一次的應用中忽然也不工作中了，再度的插電后，機器無其他的反映了。 通過了解顧客機器是不是可以通電調試后，客戶說可以插電，便是無一切反映，之后在確定插電后不容易短路故障和斷電后，插電調試，插電后果真機器無反映，標示燈不閃，電腦上也沒校準的反映。
機器插電無反映，標示燈不閃，一般用這兩種狀況下能出此狀況；
1、機器的副電源壞，小開關電源或變電器壞，導致 5V, 18V等協助電源毀壞，電腦上喪失配電因此，沒法校準和工作中，整體處在喪失操縱情況，而此時此刻的主電源是常規的，一般IGBT、15A或25A整流橋堆，12A或15A保險絲管等全是沒問題的，常見故障位置，發生在 5V和 18V的協助電源上邊。
2、機器的副電源一切正常，可是保險絲管燒斷， 300V 15A或25A整流橋堆擊穿或損傷，IGBT擊穿，在IGBT擊穿后，比較嚴重的過程中會與此同時的擊穿IGBT推動對管和燒斷IGBT的G極與 S8550、S8050驅動對管中間的商業保險與過流保護10歐母/1W電阻器，如果有LM339的機器，有時也會擊壞LM339的推動一部分，導致一些不加溫、不撿鍋常見故障。

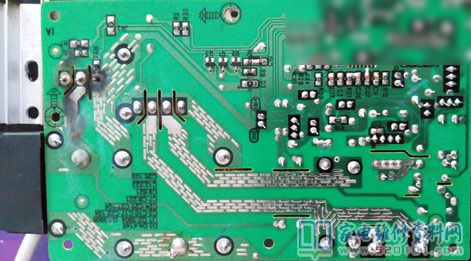

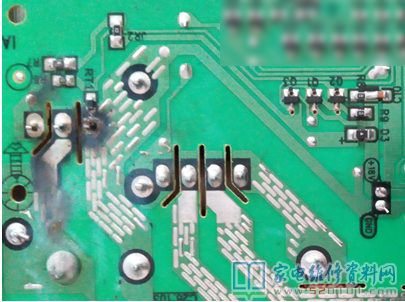

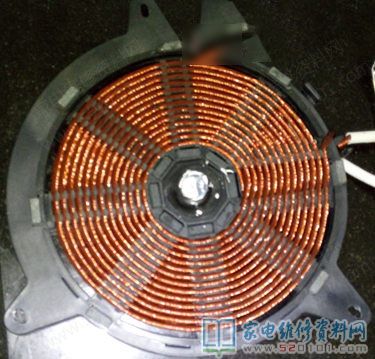

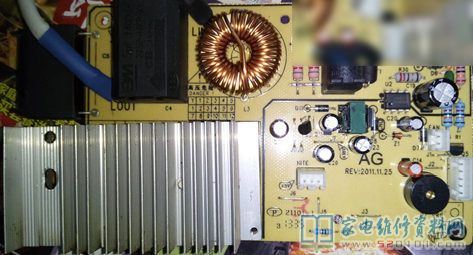

機器拆卸后，拆退出盤和主板后看到了，機器下邊的機殼，安裝主板的部位有很顯然的，電打火烤黑的印痕，拿到主板發覺IGBT管的接地裝置腳與線路板的內電層早已燒斷，管腳徹底的與主板分離，焊錫絲早已化作了余燼，主板反面IGBT一部分被熏黑了，見到此場景覺得此機器燒的很重。
通過精確測量后發覺，保險絲管也燒斷，BUK15G 15A整流橋堆，有兩個二極管早已擊穿短路故障（恰好是一對，橋式整流電路中，左上方和右下方部位的二極管），IGBT的 G與C與E管腳中間，已相互之間的擊穿短路故障，推動對管燒斷和損傷，D3 維護二極管貼片式IN4148已燒斷,R7 10歐母電阻也燒斷，別的的未發覺毀壞。
為了更好地檢測溫控開關的優劣，因此找來啦之前買的6V-12V鉛酸電池蓄電池充電機臨時替代可調式電源應用，調節好6V的電池充電汽車檔位后，評測工作電壓6.8V上下(有標準的最好用可調式電源，沒有的可以用手機充電頭的線改造一下便是5V了)，為了避免工作電壓高而損害電腦上塊，將手機充電器的 極接在78L05 5V三端穩壓器的鍵入端，負級接整流管的負級就可以，接入蓄電池充電機的電源，電源一切正常導出，這時溫控開關一切正常通電自查和校準，檢測別的的基本功能和自動開關機均一切正常后，關閉電源除去蓄電池充電機電源。
這時明確溫控開關是好的，因此將主板上邊毀壞的的零件，用新件代用后調試，機器一切正常工作中，不斷調試，均一切正常，機器修補。
代用構件有：12A商業保險有用15A保險絲管代用，BUK15G 15A新式反橋整流橋堆，用原形號BUK15G反橋代用，IGBT H20R1203、20A1200V，用H20R1202 20A1200V代換，貼片式推動對管Q1 3904 1AM和 Q3 2AJ 3906, 沒有原形號，應用貼片式S8050 1HC和Y2 S8550代用。

此機器的毀壞緣故，依據顧客的表述和剖析，最終分辨為因客戶長期性的功率大的2100W和高溫度270度，應用機器燒菜、蒸燉等，導致機器因輸出功率過大，導致IGBT和電磁線圈盤熱值過大，排熱系統軟件不可以立即的將發熱量散去，當發熱量累積到IGBT的溫度極限情況下，，導致了IGBT的太熱擊穿，使主電源 300對地短路故障，一瞬間融斷保險絲管和擊穿整流橋堆，附近的元器件，機器永久損害。
