通電及靜態數據強制性關掉IGBT門控管電路

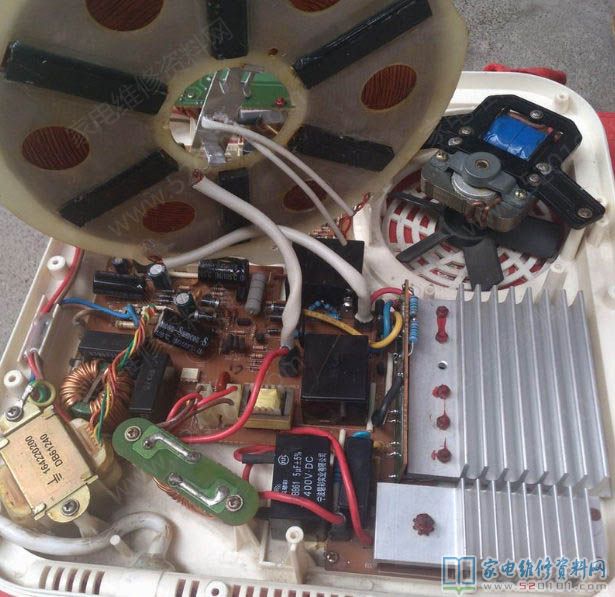

文中創作者梁吉銘教師，具備很多年的豐富多彩檢修工作經驗，他樂于助人、技術性高超，今日特地將他以前囗述的電磁爐維修工作經驗分類整理，供眾多檢修網民借鑒參照。

一、也就能電路

這也是直接翻譯回來的，新手不非常容易了解，它怎么玩也就能？白話文表述便是，通電及靜態數據強制性關掉IGBT門控管電路。下邊深入分析一下，你就知道為什么要強制性關掉IGBT了，為什么要設定此電路了。
電滋爐剛插上開關電源時，因為每個電路還未創建好的工作情況，在這個時候，就需要將IGBT的柵極數據信號強制性關掉，將柵極數據信號短路故障到地，不然也有很有可能剛插上開關電源，就毀壞IGBT門控管。通電強制性關掉IGBT管，這也是它的功效之一
另一功能是，靜態數據時也強制性關掉IGBT管，靜態數據即電滋爐待機狀態。當電磁爐檢驗到無鍋或炒鍋不過關以后，MCU傳出關掉數據信號，根據這也就能電路強制性關掉IGBT ，防止在待機狀態毀壞IGBT。
因此，通電后，還未按住開機鍵，就燒門控管，務必查此電路。當也就能電路的管道走電或特性變劣以后，就會發生無緣無故的，沒什么規律性的毀壞IGBT。

二、IGBT柵極4.7K電阻

這支電阻一端接IGBT柵極，另一端接地裝置，它是一支泄流電阻，為什么要設定此泄流電阻？
在電滋爐剛通電和待機狀態，盡管也就能電路強制性關掉了IGBT管的柵極數據信號，但促進三極管依然建空在18V電路中，一切一只三極管都是有極為薄弱的穿透電流，那怕是納安級，對IGBT管而言，全是風險的，由于IGBT的柵極是絕緣層的，這一柵極存有著好幾千皮法（PF）的結電容，這細微的穿透電流就會對結電容電池充電，那樣，伴隨著電池充電工作電壓的持續上升，IGBT門控管就會關斷，這時門控管就會毀壞。因此要設定這支泄放電阻，把細微的穿透電流根據這支電阻泄排掉，來實現維護IGBT的目地。
這支電阻選值，有的爐采用4.7K ，有的爐用10K ，實際上這支電阻規定并不嚴苛，只需在4.7K----10K范疇內，隨意電阻值都可以。
當這支電阻虛焊或引路，都是會造成無規則毀壞IGBT。

三、IGBT柵極18V穩壓二極管

這支18V穩壓二極管針對能一切正常作業的電滋爐，它沒有功效。為什么又要設定此管呢？
它的功效是，當IGBT門控管穿透毀壞時，具有維護促進電路及推動電路前邊的元器件的功效，因此，要是沒有此穩壓二極管的火爐，是設計方案缺點。維護基本原理是，當IGBT柵極被穿透時，300V工作電壓要往促進電路倒流，因為此工作電壓較高，電流量比較大，此穩壓二極管就會短路故障性永久性的毀壞，進而維護了前邊的元器件。
要留意的是，促進釆用18V開關電源的，就用18V穩壓二極管，有某些火爐促進電路是用20V的，就需要用20V穩壓二極管了
1.此機原先常見故障是不斷的檢鍋，門控管未壞，到你手時，已壞門控管及促進電路，顯著是人為因素常見故障擴大，前檢修者動過的電路要用心查驗一遍。
2.你覺得的促進電路配電是18V不一定對，要用心復診，選用變電器降血壓配電的火爐，其促進工作電壓可以說五花八門，有16V的，18V的，20V的，22V的。修補后與原設計方案工作電壓偏差盡可能要在0.5V之內。

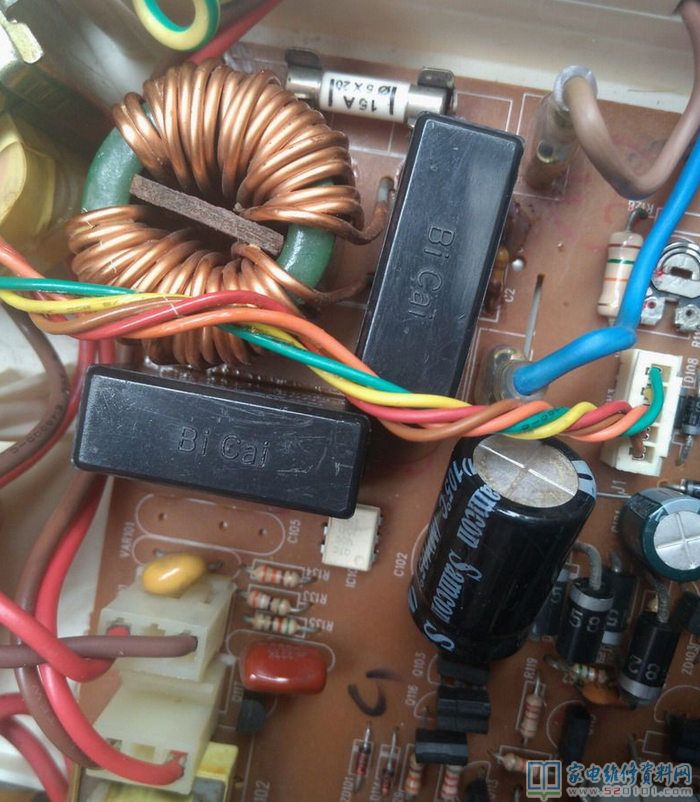

四、小輸出功率開關電源

初期生產制造的廣泛選用工頻變壓器降血壓穩壓管配電，它是線性穩壓電源，它的原理大家都已了解，也好修，就很少講了。
釆用開關電源的火爐，實際上它的開關電源與一般主要用途的開關電源也沒有什么兩種，按基本的維護保養方式去修它就可以了。選用開關電源較大益處是，它融入工作電壓范疇很寬，電壓工作電壓在85V---260V中間均可一切正常工作中（這兒就是指開關電源自身）。
說說它的獨特地區，因為開關電源通常諧波失真稍大，不利MCU穩定工作，因此，5V這組開關電源提升了一級線形穩壓管，即，開關電源導出8---10V直流電壓，再加一級線形三端穩壓管IC 7805穩壓。那樣，它的諧波失真工作電壓就很低了，十分貼近直流直流變壓器降血壓的線性穩壓電源。
18V這組開關電源，分成雙路，一路供風機，另一路供LM339，為了更好地減少諧波失真，釆用了CRC過濾方法，因為LM339耗費電流量并不大，簡易的C R C過濾已能符合要求。因此，在檢修中不能隨便更改這支100R電阻的電阻值。
開關電源有二種，一種是公司分立件組合而成的，另一種是采開關電源IC的。
公司分立件的，幾乎清一色選用2只三極管，開關管用MJE13003（某些用13005），占空比有用S8050 ，在檢修中發覺，當開關管毀壞后，大部分連同燒毀S8050。
選用開關電源IC的，以選用FSD200和VIPER 12A 這兩塊IC為多。近些年生產制造的幾乎清一色是12A了。

五、過流保護商業保險電阻22R/2W

過流保護就是指電滋爐剛插上開關電源時，電壓對耦合電容10U/400V的電池充電過流保護，并并不是開關電源工作中時應該這支電阻過流保護，要是沒有此電阻，電流十分大，極大地減少此電解電容器的使用期限。
商業保險功效是，當開關管或開關電源IC產生短路故障毀壞時，具有維護開關變壓器及電路銅泊功效。當產生這些常見故障時，絕大多數工作電壓就加到了此電阻上，它就快速發燙燒壞。因此此電阻不可以省掉。此電阻普遍電阻值是22R或51R ，也有效100R或150R的。配件22R或51R就可以了，輸出功率不可以低于2W，輸出功率過小會被電流燒壞。

六、別的常見問題

1. 電壓互感器毀壞的確是件煩心事，不容易購買到同樣型號的，代理商也不愿意運營，由于銷售量少掙錢很少.大多數時侯也只有象你一樣將就一下用了。好運得話，有時候可以在廢料板中尋找適合的換掉。
2. 輸出功率檢驗一般以功率計為標準.但一般人手上沒有.估算電流量也行，但要留些容量，即電流量調小一點，以防應用高磁化強度的炒鍋時過電流毀壞IGBT。
3. 基本調試用40W電燈泡有的爐無法根據，乃至60W也不好，100W的具備客觀性，所以我毫無疑問用100W的電燈泡。
