蘇泊爾C21A01電滋爐,常見故障

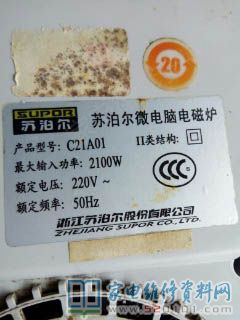

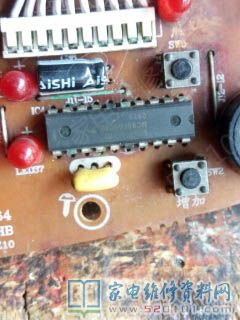

接修一臺蘇泊爾C21A01電滋爐，常見故障主要表現為插電，風機轉不斷，拆卸維修發覺是MC80F0604B.P的FAN風機控制板壞掉，自始至終導出高電平，去在網上看了看全是空缺的MCU，買回去也不能用，沒有開發板，沒有數據信息，買燈板必須6-70元，買表明板回家換沒賺錢了，該怎么辦，僅有改電源電路了。

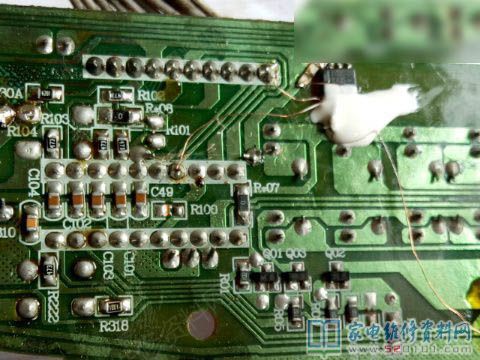

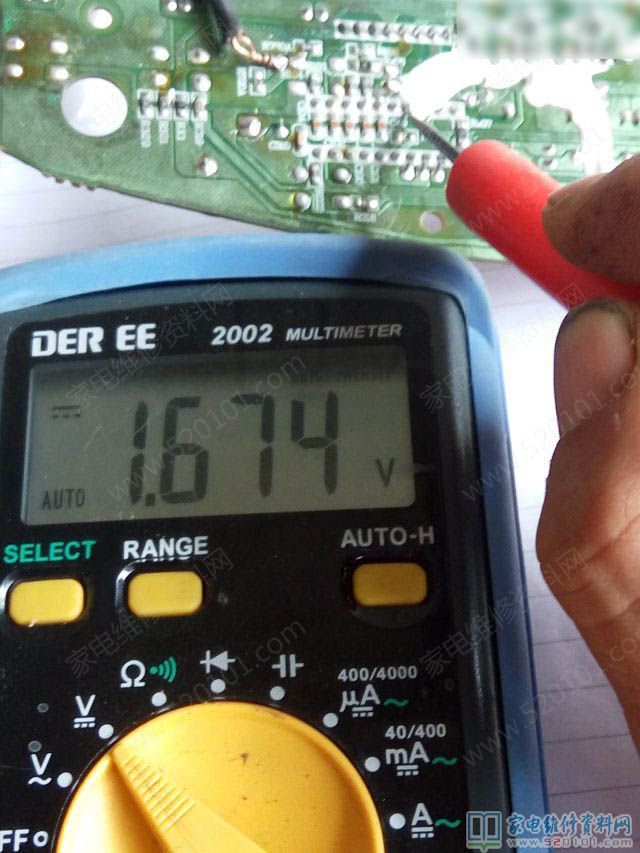

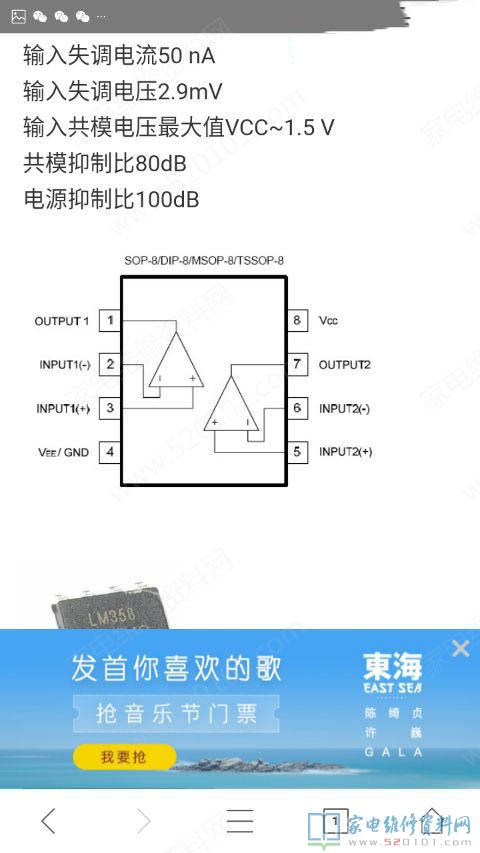

因此用貼片式LM358做一個電壓電壓比較器，哈哈哈哈哈，在燈板啟動時MCU或是有1.6v和4.6v的電壓轉變，這一電壓不可以足夠讓風機關掉！1815 關閉時必須0v電壓。把358的同方向設置2v，負向聯接MC80F0604的第7腳（也就是fan風機操縱導出端，）把印制電路板劃斷（去風機的電源電路），358的1腳聯接去風機路，關閉設備358的1腳無導出（也就是輸出低電頻，）由于358的第二腳（負向）電壓，關閉設備為4.6v，此電壓是MUC回來的，358的3腳是2v額定值，用的是上偏置電阻器18k和下偏置電阻4.7k設置的值，同方向?yàn)楹我?v呢，由于MCU啟動時有1.6v的電壓。

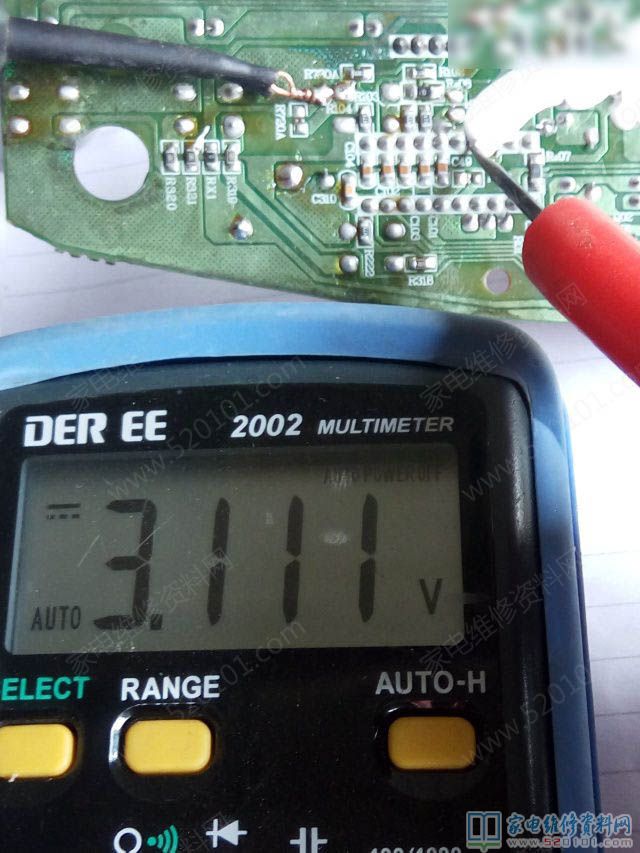

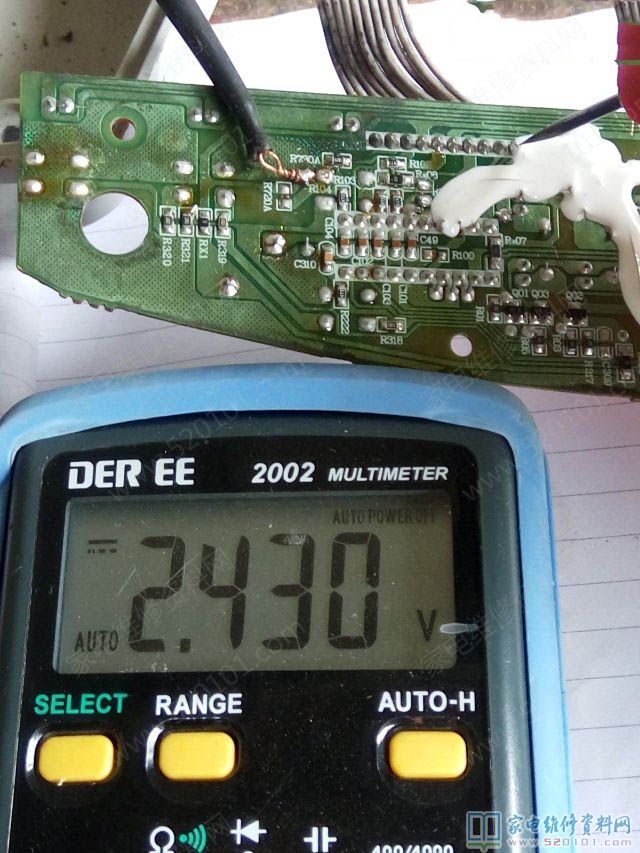

關閉設備有4.6v的電壓，在358的2腳1.6和4,6 振蕩時，358的1腳導出高電平2.4v和0v中間轉變。

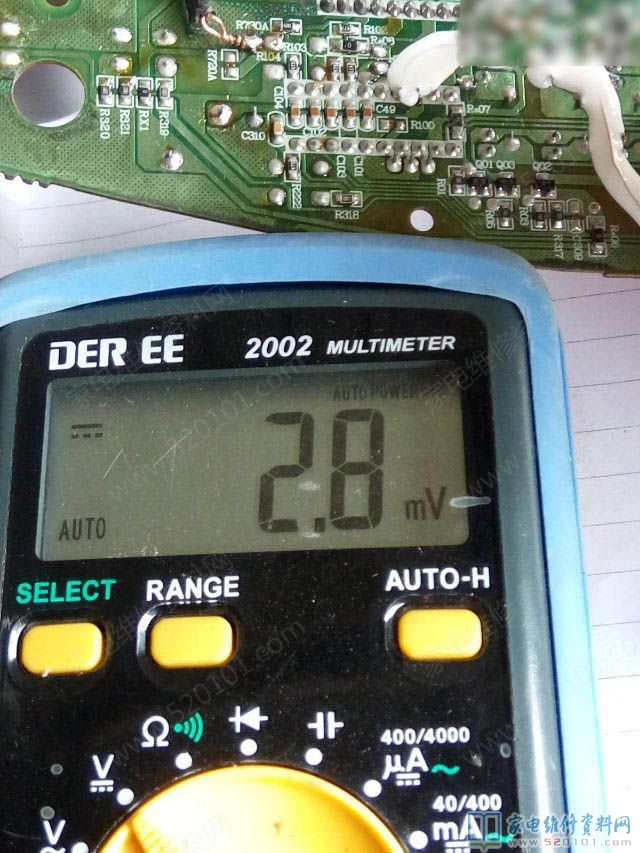

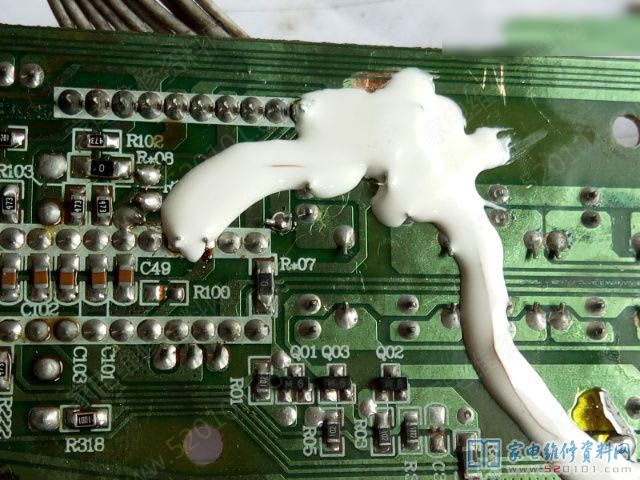

這一電壓恰好可以驅1815關斷，關閉設備1腳導出低電頻2.8mv。1815關掉。風機轉停，連好一切調試插電，一切正常。
