接修一臺美的MS-DS10A1豆?jié){機加溫作用一切正常，便是到時不磨漿，蔬果汁立即不打，而整個過程無源蜂鳴器聲響和顯示燈表明都一切正常。精確測量電動機一切正常，查驗加溫感應器電阻值一切正常，防堵電源電路一切正常，精確測量AD工作電壓在3.4V到2.4V，防冒水CHK工作電壓4.98V。配電12V和5V都一切正常，不管什么原因，MC電機控制系統工作電壓自始至終為4.99V不會改變。

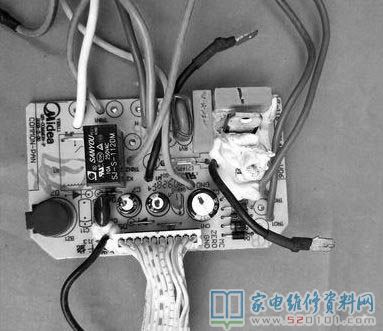

該電動機控制回路為6腳光藕根據晶閘管操縱的直流無刷電機，由于MC電源電路是由燈控板導出的，猜疑是該板有什么問題，但從在網上回購，調試與原來是一樣的，隨陷入絕境。返回電腦主板，不斷精確測量有關電阻器，沒什么問題。精確測量INT為4.99V與另一4腳光藕相接，認為是穩壓管用的，但精確測量1腳的R107（150K）短路，換，INT為0.58V，重試，一切正常了。

INT數據信號功效是什么呢？100Hz的波形，10ms的周期時間，單片機設計的指令周期是0.25us，本人推測是贈給計數做記數用的。
