美的MC

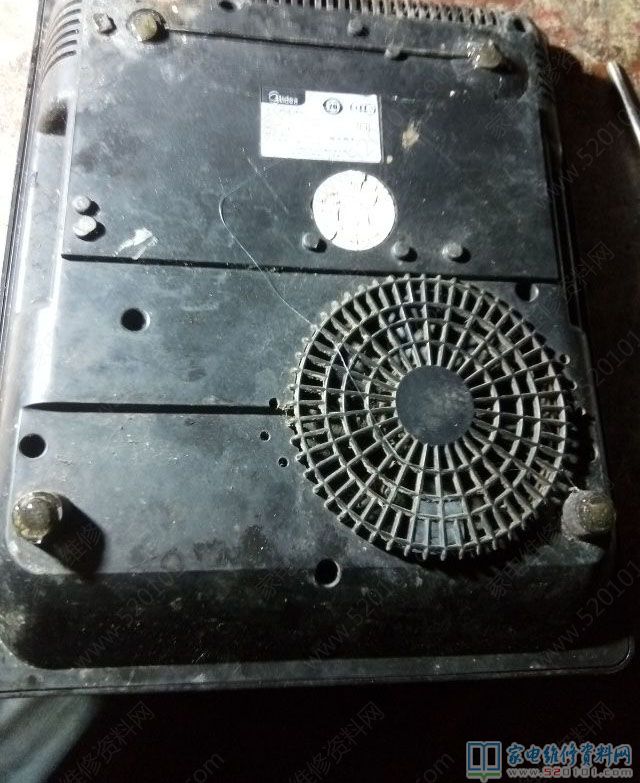

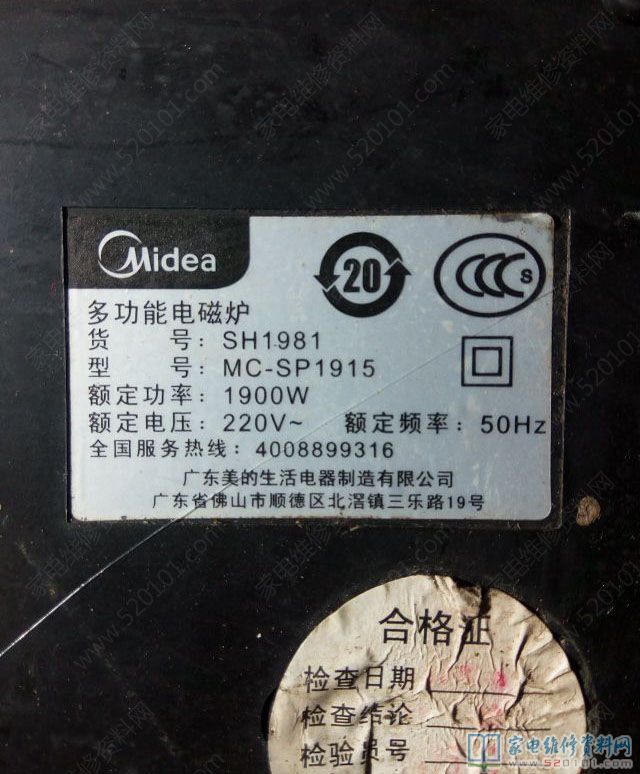

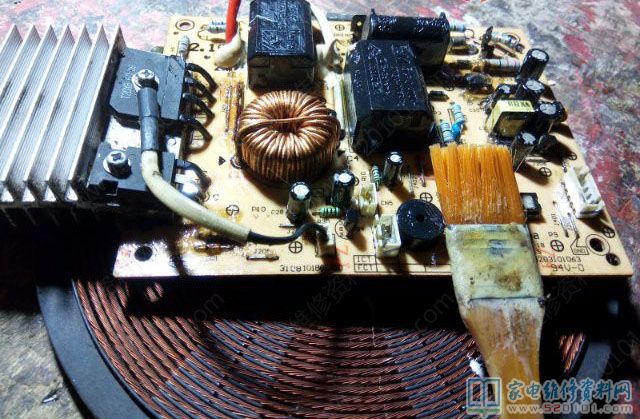

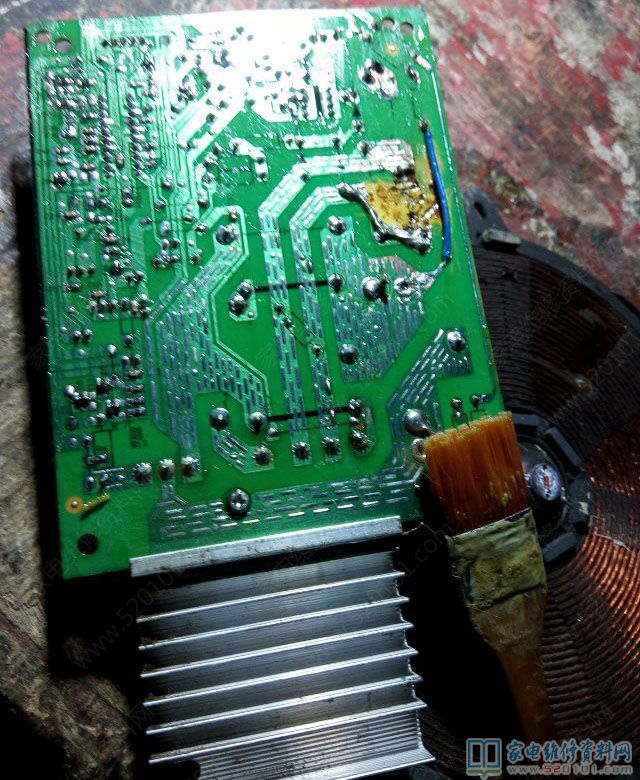

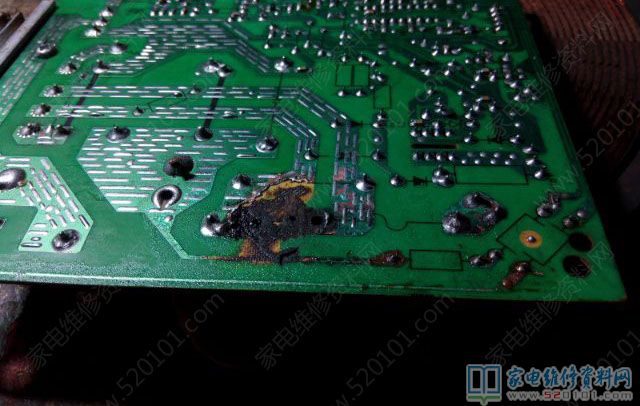

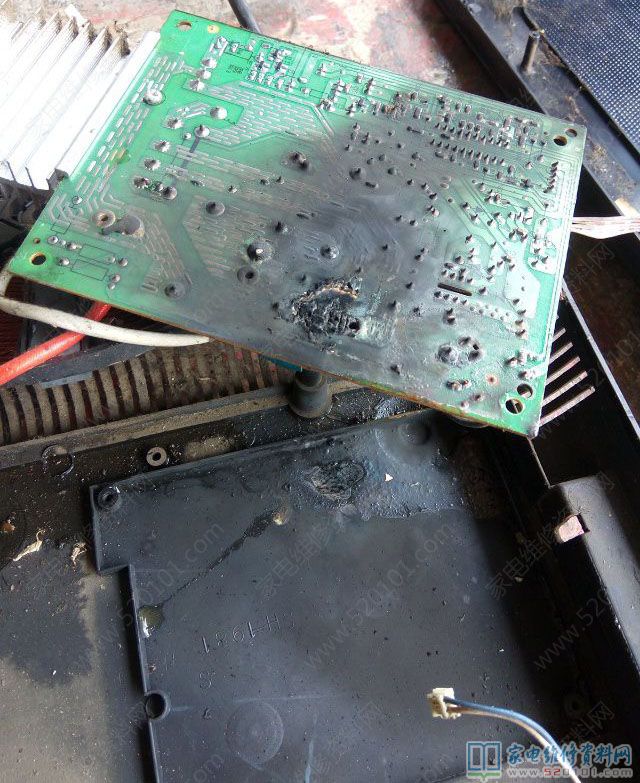

接修一臺美的MC-SP1915電滋爐，常見故障緣故是滲水了，拆卸電滋爐后如下圖1所顯示，來看修補工程項目較為大，修或是不修。還是修吧，最先清理電腦主板，再把燒黑的地區接好，熱風槍烘干插電調試，滴的一聲，哪些元器件也沒有壞，來看看見燒的越黑的越非常值得一搞，開心之外裝好，放鍋，插電調試，滴！滴滴打車……或是不加溫，不可以開心過早。

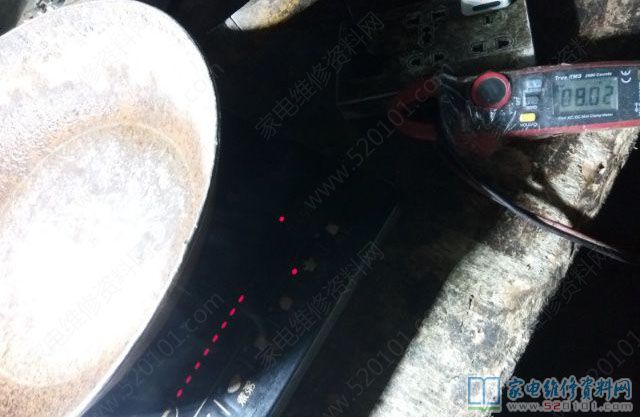

精確測量同歩電壓為0.1V和4.66v顯而易見不對，斷掉集成ic的第20腳同歩電壓低的起來了，為2.99V，覺得大事不妙，集成ic壞掉，過來陪你尋找一個舊集成ic，裝上同歩電壓為2.99v和4.66v，不清楚這一設備的同歩電壓額定值如何相距這么多，再度插電調試，工作中電流量為8A.燒一壺水。調試一切正常。最終電腦主板上三防漆，燈板上絕緣紙。

很有可能有好朋友在問，同歩電壓是怎樣精確測量出來的？我在這轉截一篇電滋爐同歩電源電路原理的文章內容，供各位參照。

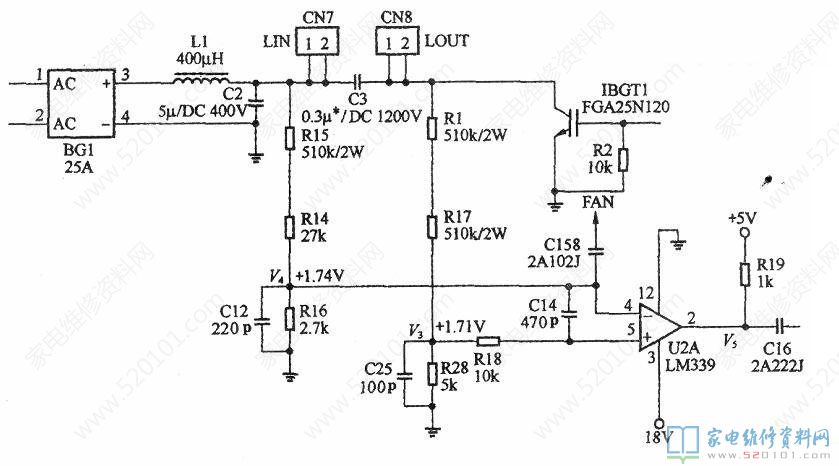

電滋爐中的同歩電源電路如下圖所示所顯示，在圖內，220V溝通交流電壓經電子整流器整流器、過濾產生后的310V直流電電壓，由R15、R14、R16分壓造成V4，由Rl、R17、R28分壓產生V3。在高頻率交流電的一個周期時間里，因為C14兩邊的電壓為“上負下正”，因此V4＜V3，V5=0V。諧振電路中V6＞V5，V7=0V，振蕩電路沒有導出。也就沒有電源開關單脈沖加至IGBT1管的G極，確保了IGBT1管不容易關斷。當C3兩邊的電壓為零時，V4＞V3，V5升高，諧振電路有導出，有電源開關單脈沖加至IGBT1管的G極。以上姿勢全過程確保了加進IGBT1管的G極上的電源開關脈沖前沿與IGBT1管上形成的UCE脈沖后沿同歩。
